o Standardkonfiguration und Anschluss
Wenn Sie entweder die UNBALANCED RCA-Anschlüsse oder die
BALANCED XLR-Anschlüsse verwenden, können Sie bis zu 11.2
Kanäle anschließen.
Wenn Sie für den Anschluss UNBALANCED RCA-Anschlüsse
verwenden, stellen Sie den Schalter für die Änderung des Eingangs
am MM8077 auf “UNBALANCED” ein.
Wenn Sie für den Anschluss BALANCED XLR-Anschlüsse verwenden,
stellen Sie den Schalter für die Änderung des Eingangs am MM8077
auf “BALANCED” ein.
In diesem Beispiel wird das Herstellen eines Anschlusses mit den
UNBALANCED RCA-Anschlüssen erläutert.

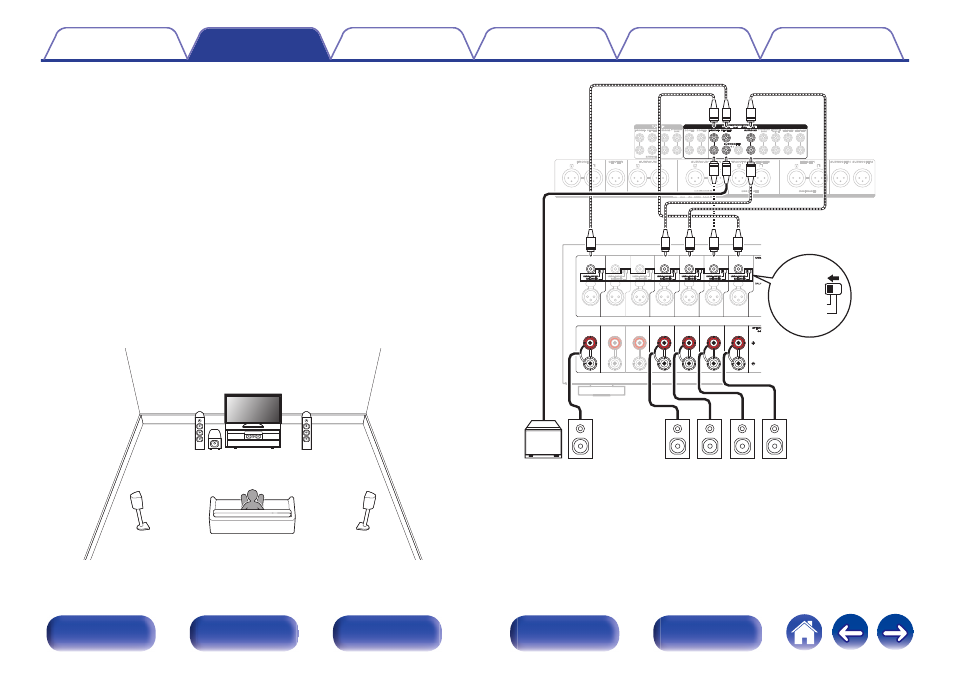

n 5.1-Kanal-Wiedergabe
Diese Konfiguration dient als grundlegendes 5.1-Kanal-
Surroundsystem.
.
FL
SW
C
SL
FR
SR
.
CHANNEL5
(SBL)
CHANNEL6
(SBR)
CHANNEL1
(FL)
CHANNEL2
(FR)
CHANNEL3
(SL)
CHANNEL4
(SR)
CHANNEL7
(C)
CHANNEL1
(FL)
CHANNEL2
(FR)
CHANNEL3
(SL)
CHANNEL4
(SR)
CHANNEL7
(C)
CHANNEL5
(SBL)
CHANNEL6
(SBR)
BALANCED
BALANCED
UNBALANCED
UNBALANCED
SW
SR
SL
FR
FL
C
【
MM8077 】
