Dem nebenstehenden Diagramm liegen folgende
Voraussetzungen zugrunde:
Länge der Verbindungsleitung zwischen Warmluft-
erzeuger und Schornstein max. 1,5 m.
Summe der Einzelwiderstände Σ
ζ
max. 2,5, wobei
folgende Einzelwiderstände angenommen wurden:
Eintritt in den Schornstein unter 45°:
ζ
= 0,4
Eintritt in den Schornstein unter 90°:
ζ
= 1,0
Bogen aus Segmenten 90°:
ζ
= 0,6
Bogen aus Segmenten 45°:
ζ
= 0,3

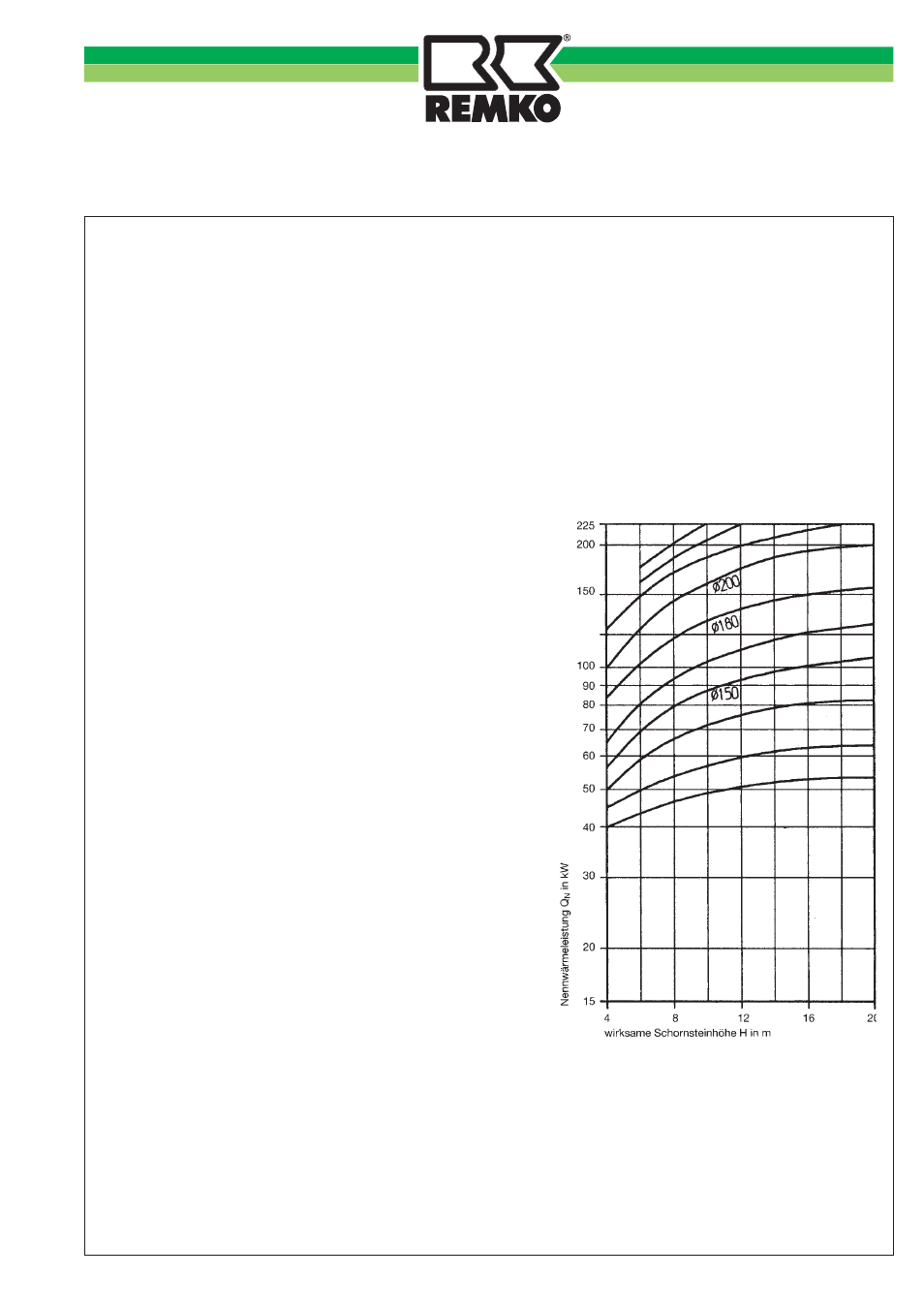

Auswahldiagramm für Schornsteindurchmesser
ASE
17
Maß- und Konstruktionsänderungen, die dem technischen Fortschritt dienen, bleiben uns vorbehalten.
Das Diagramm bietet Ihnen eine schnelle
und einfache Möglichkeit, in Abhängigkeit der
Nennwärmeleistung des Warmlufterzeugers und der
Schornsteinhöhe einen vorläufigen Schornstein-
durchmesser als Planungsgröße zu ermitteln.
Die genaue Berechnung der Schornstein-
abmessungen gemäß DIN 4705 wird durch das
Diagramm nicht ersetzt.
Abgastemperaturen:
atmosphärische Gasbrenner: 393 K = 120 °C
(nach Strömungssicherung)
Gas-Gebläsebrenner: 423 K = 150 °C
Oel-Gebläsebrenner: 453 K = 180 °C
Bitte beachten Sie die Mindestquerschnitte
gemäß den Landesbauordnungen.
Diagramm
