REMKO GPC 35 - Handbuch (Seite 27)

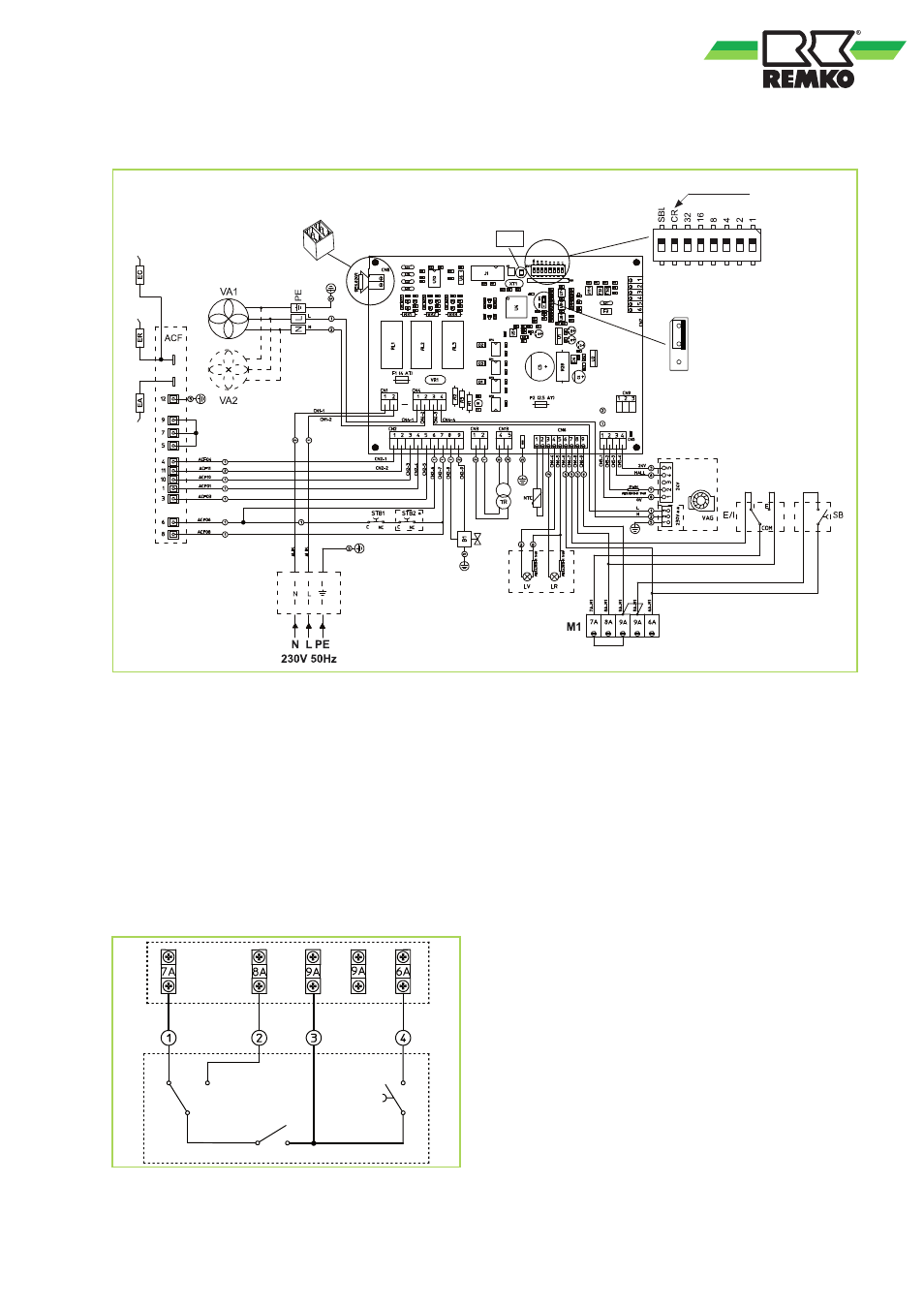

6.2 Elektrisches Anschlussschema
LED
NTC
CN
CR-Schalter
Abb. 21: Anschlussplan
ACF: Flammüberwachungsgerät
B1: Magnetventil Zündbrenner
CN: Anschluss Temperaturregelung
CR-S: CR-Schalter
EA: Zündelektrode
ER: Ionisationselektrode
EC: Kondensat-Überwachunselektrode
E/I: Wechselschalter Sommer/ Winter
F1: Sicherung 4 AT (230V)
F2: Sicherung 2,5 AT (24V)
LR: Störleuchte
LV: Betriebsleuchte
M1: Klemmleiste
NTC: Fühler NTC 1
SB: Entstörtaster
STB: Sicherheitsthermostat (rückstellend)
TR: Transformator 230/24V
VA1: Umluftventilator
VA2: Umluftventilator (nur GPC 55, 75)
VAG: Brennerventilator
(ENTRIEGELUNG) (WECHSELSCHALTER)
(SOMMER)
(WINTER)
(Ein / Aus)
Abb. 22: Klemmleiste-M1
Maß- und Konstruktionsänderungen, die dem tech-
nischen Fortschritt dienen, bleiben uns vorbe-
halten.
