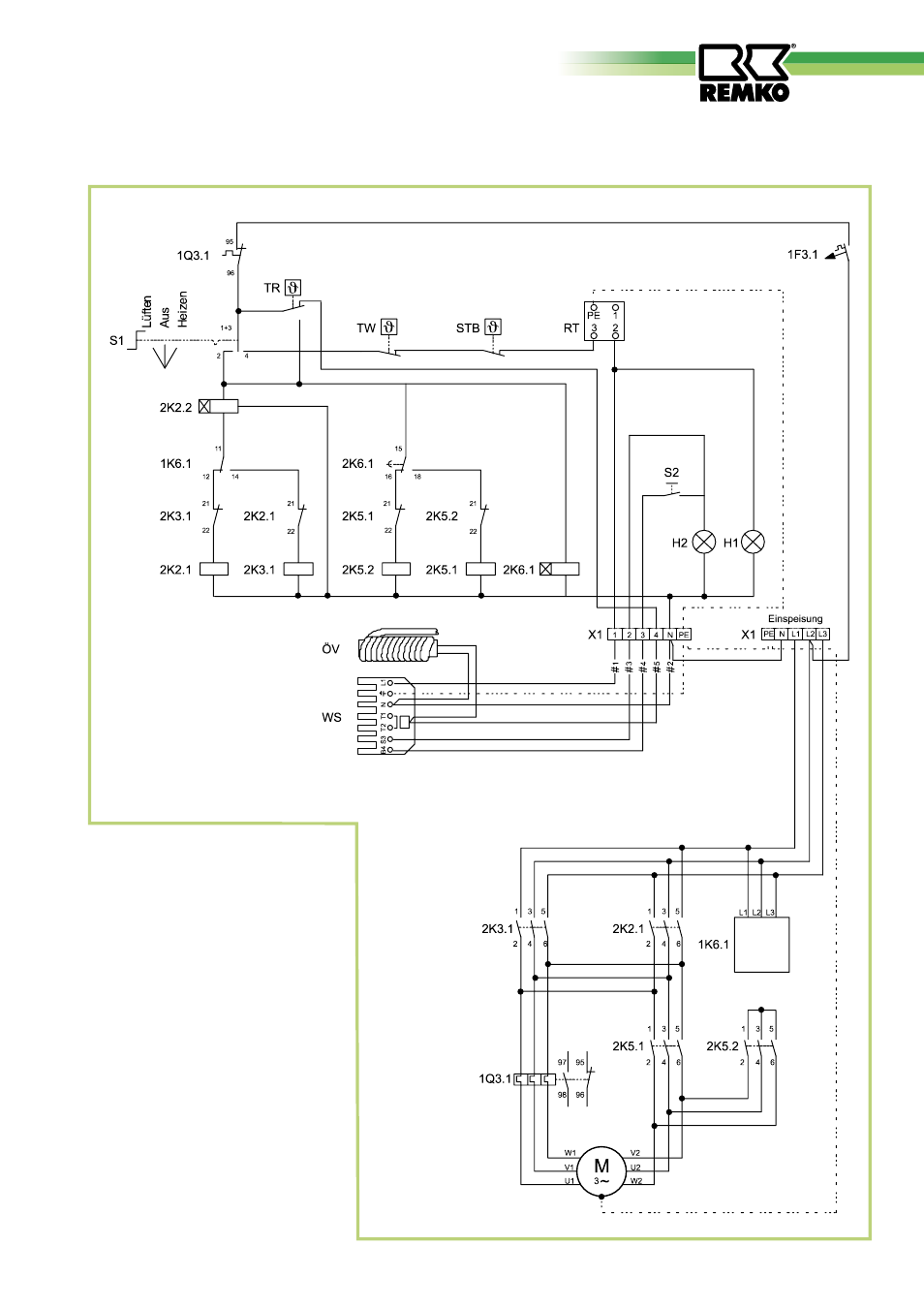

Elektrisches Anschlussschema HTK 160

Steuerkreis

Lastkreis

Legende nur HTK 160

1F3.1 = Steuersicherung
2K2.1 = Netzschütz
2K2.2 = Zeitrelais
2K3.1 = Netzschütz
2K5.1 = Dreieckschütz
2K5.2 = Sternschütz
1K6.1 = Phasenfolgerelais
2K6.1 = Stern-Dreieck Relais
1Q3.1 Motorschutzrelais
