20
REMKO PWW
Gruppenschaltung
Das Schaltgerät ist für Gruppen-
schaltung geeignet. Dabei können
mehrere Motoren gleicher Schal-
tung an ein Schaltgerät ange-
schlossen werden.
Die Gesamtleistung der ange-
schlossenen Motoren darf die
zulässige Schaltleistung des Schalt-
gerätes nicht überschreiten.
Die Thermokontakte aller Motoren
sind in Reihe zu schalten.
Hinweis zum sicheren Betrieb
Erdung, Nullung oder Schutzschal-
tung und Netzabsicherung sind
nach den Vorschriften des VDE
bzw. des zuständigen EVU bauseits
durchzuführen. Die elektrischen
Geräteanschlüsse sind durch au-
torisiertes Fachpersonal nach den
geltenden Bestimmungen unter
Beachtung der örtlichen Vorschrif-
ten gemäß den Anschlussplänen
durchzuführen.
Drehstrom 400 Volt,
Ventilator 2-stufig
maximale Schaltleistung 4 kW
Aufputzmontage, Motorschutz
durch eingebaute Thermokontakte
im Ventilatormotor, Anschluss-
klemmen für Thermokontakte,
Raumthermostate, Frostschutz-
thermostat und Mischluftkasten-
stellmotor
Ausführung
robustes Kunststoffgehäuse,
Schutzart IP 54.
Schutzisoliert nach VDE.
Frontschilder mit Symbolen für
Schaltstellungen und Betriebsar-
ten, Netzeingangs- und Schutz-
leiterklemmen, Hauptschütz,
Stufenwahlschalter mit den
Funktionen „1. Stufe / 2. Stufe“,
Steuersicherungen, Betriebs- und
Störmeldeleuchten, Betriebsart-
wahlschalter mit den Funktionen
„Aus / Entriegelung / Thermos-
tat- / Dauerbetrieb“, Steuerrelais,
Klemmen für den Motorausgang,
Anschlussklemmen für Thermo-
kontakte, Raumthermostate und
Frostschutzthermostat, Mischluft-
kastenstellmotor und Klappenstell-
schalter.
Funktion
Der Mischluftkasten ist mittels
Klappenstellschalter ansteuerbar.
Bei ausgeschalteter Lüftung fahren
die Klappen zwangsläufig in Stel-
lung „Zu“. Der Frostschutzther-
mostat schließt die Klappen und
schaltet den Ventilator ab.
Wiedereinschalten nach
einem Störfall
Nach jeder Netzunterbrechung
oder Ventilatorstörung muss der
Betriebsartwahlschalter zuerst in
Stellung „0“ zurückgeschaltet
werden!

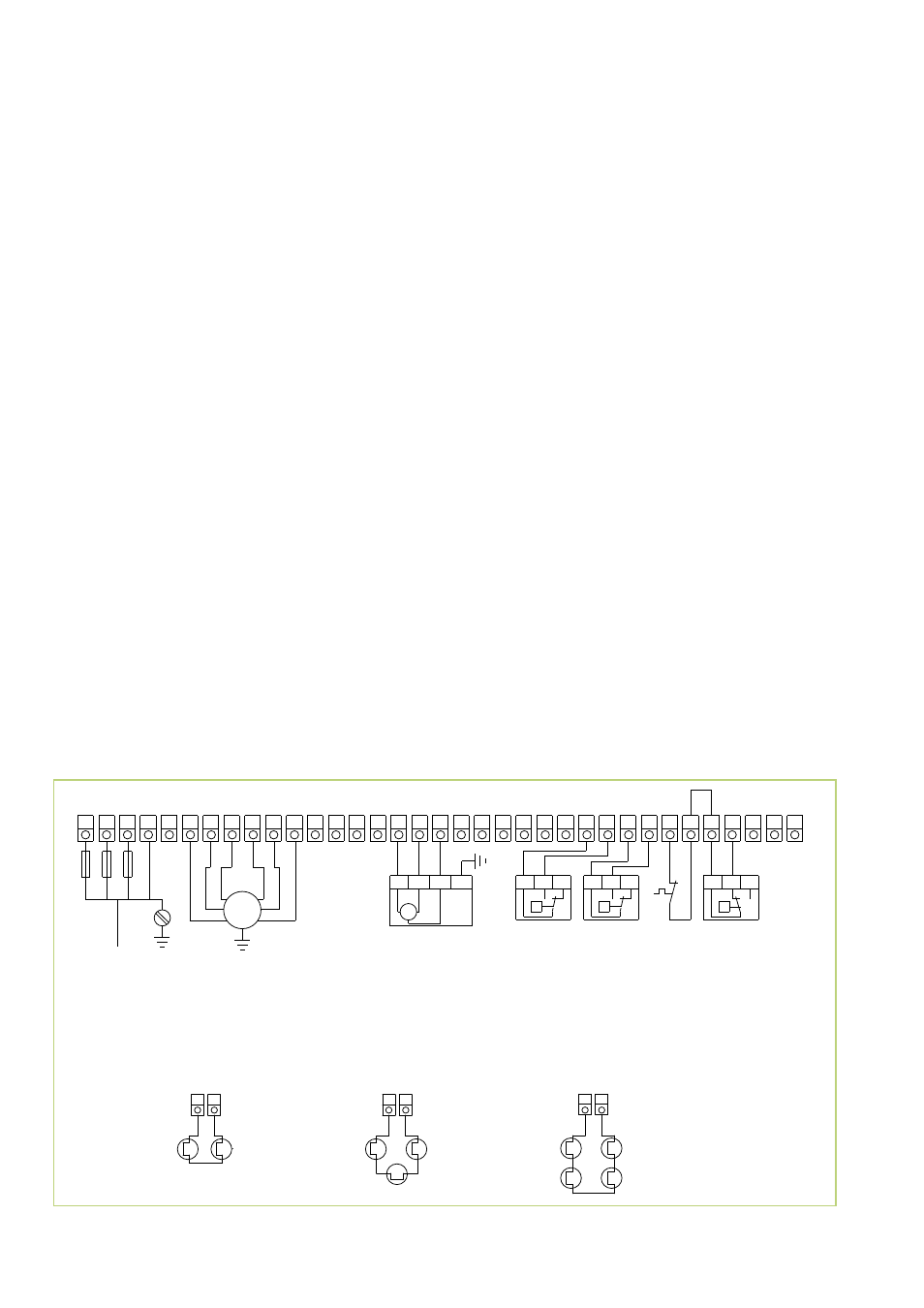

Schaltgerät SW 2.2 DSK
Thermo-
kontakt
Motor
Frostschutz-
thermostat
Beim Parallelbetrieb mehrerer
Lüfter alle Thermokontakte in
Reihe schalten!
Nacht-
Thermostat
Tag-
Thermostat
Thermoschutz für
2 Geräte
Thermoschutz für
3 Geräte
Thermoschutz für
4 Geräte
Anschlußschema der Thermokontakte
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35
29 30 30 29 30 29
M
3~
L1 L2 L3 N PE U1 W1 V1 W2 U2 V2
Einspeisung
400V / max.16A
Lüftermotor
2-stufig / 400V
Zuluftklappe
230 V ~
Zu Auf N PE
M
1~
Beim Parallelbetrieb mehrerer Lüfter bis max. 4 kW
Gesamtleistung erfolgt der Anschluß über
einen externen Klemmverteiler!
� � �
Anschlussschema
