Netzzuleitung

Steuerleitung

Elektroanschluss des Außenmoduls

■

Für den Elektroanschluss ist die
Seitenwand nach Lösen der
Schrauben zu entfernen (siehe
Kapitel „Installation des Außen-
moduls“).

■

Die elektrische Absicherung der
Anlage erfolgt nach den techni-
schen Daten.
Erforderliche Querschnitte sind
zu beachten!

■

Die Zuleitung muss unter Be-
achtung der richtigen Polarität
aufgelegt werden.

■

Das Anschlussschema ist zu
beachten.

■

Die vieradrige Steuerleitung
muss auf den Klemmen S1, S2,
S3 und der Erdungsklemme
angeschlossen werden.

■

Es muss beim Anschluss der
Verbindungsleitungen auf rich-
tige Polarität geachtet werden.

■

Wird das Außenmodul auf
einem Dach montiert, sollte es
vor Blitzeinschlägen geschützt
werden.

■

Die Leitungen sind mit der Zu-
gentlastung zu sichern.

Elektroanschluss des Innenmoduls

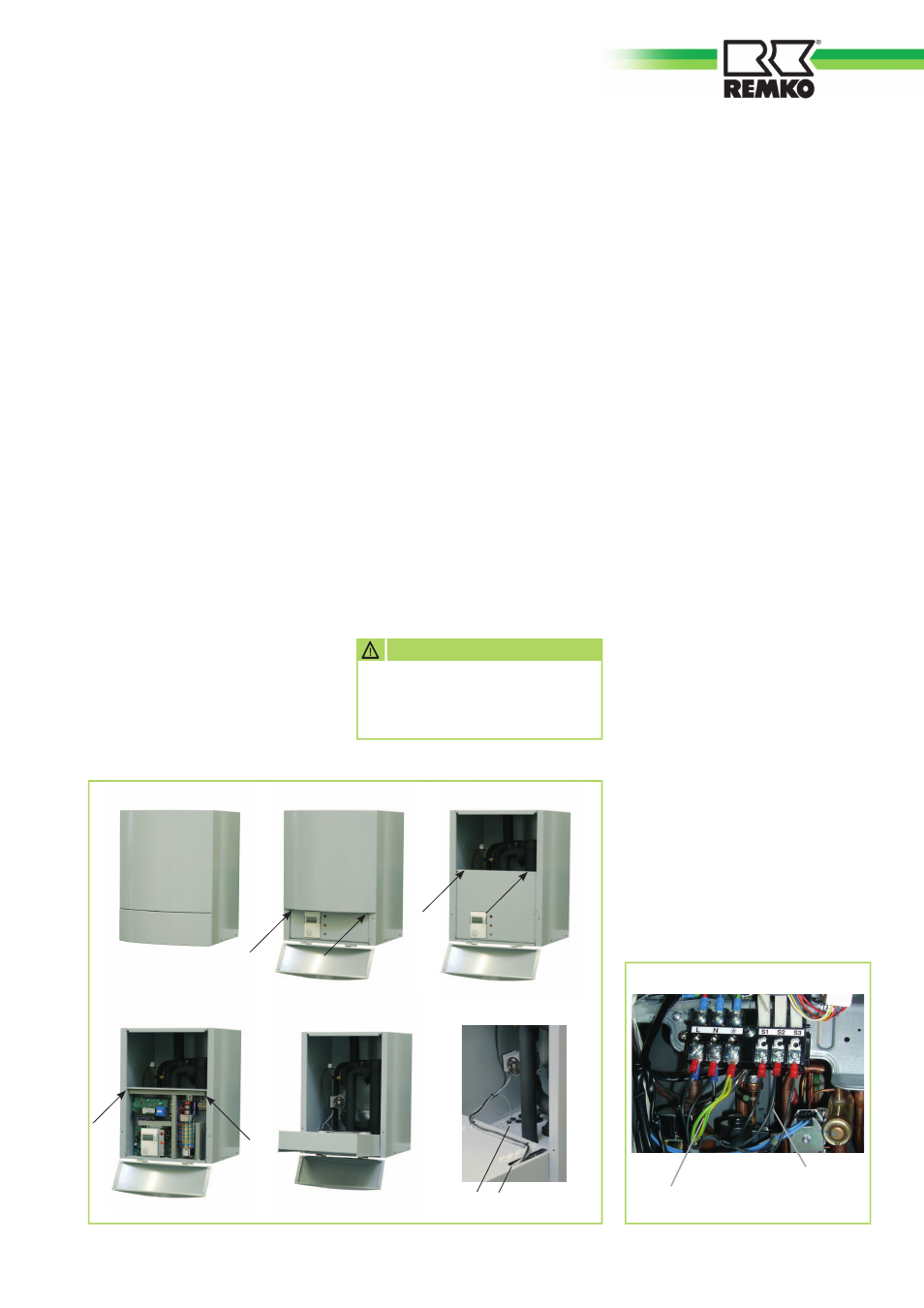

Die folgenden Punkte beziehen
sich auf untenstehende Abbildun-
gen. Dargestellt ist ein Innenmodul
der Serie CMF. Der Anschluss für
die Serie CMT wird entsprechend
erstellt.

1. Der untere Gehäusedeckel wird

heruntergeklappt, bzw. abge-
nommen

2. Die Gehäusefront ist mit zwei

Schrauben fi xiert und kann
nach Lösen der Schrauben nach
oben abgenommen werden.

3. Die Abdeckung des Schaltkas-

tens kann nach Entfernen von
zwei Schrauben nach unten ab-
geklappt und entfernt werden.

4. Nach Lösen der Schrauben kann

der Schaltkasten zur leichteren
Installation heruntergeklappt
werden.

Beim Anschließen der elektri-
schen Leitungen muss auf rich-
tige Polarität geachtet werden.

ACHTUNG

5. Durch die Kabeldurchführun-

gen werden die Zuleitung des
Innenmoduls, sowie die Verbin-
dungsleitung zwischen Innen-
und Außenmodul und die
Leitungen der externen Geräte
und Fühler in das Innenmodul
eingeführt.
Hierbei ist zu beachten, dass
sich die Kabeleinführungen der
Serie CMT oben befi nden.

■

Die Anzahl der Leitungen und
der Fühler ist abhängig von der
Konfi guration der Heizungsan-
lage und der Komponenten.

■

Die Leitungen sind gemäß
Klemmenbelegungsplan im
Schaltkasten anzuschließen.

Kabeldurchführung

1.

2.

3.

4.

5.
