Elektroanschluss Außenmodul
■
Für den Elektroanschluss ist die
Seitenwand nach Lösen der
Schrauben zu entfernen (siehe
Kapitel „Installation des Außen-
moduls“).
Schrauben
Schraube
■
Die elektrische Absicherung
der Anlage erfolgt gemäß den
Angaben in den Technischen
Daten (siehe Anhang). Die
erforderliche Leiterquerschnitte
sind zu beachten!
■
Alle Leitungen müssen unter
Beachtung der richtigen Polari-
tät aufgelegt und zugentlastet
werden.
■
Das Anschlussschema und die
Schaltpläne sind zu beachten.
■
Die vieradrige Steuerleitung
muss auf den Klemmen S1, S2,
S3 und der Erdungsklemme
angeschlossen werden.
■
Es muss beim Anschluss der
Steuerleitung auf richtige Pola-
rität geachtet werden.
■
Wird das Außenmodul auf
einem Dach montiert, muss es
zusätzlich geerdet werden, auch
die tragende Konstruktion.
(Anschluss am Blitzableiter oder
Fundamenterder)
Netzanschluss
230V/1~ /50Hz
L1 N S1 S2 S3
L1 N S1 S2 S3 PE PE
Anschluss Innenmodul
Anschluss Außenmodul
Netzzuleitung
230V/1~/50Hz

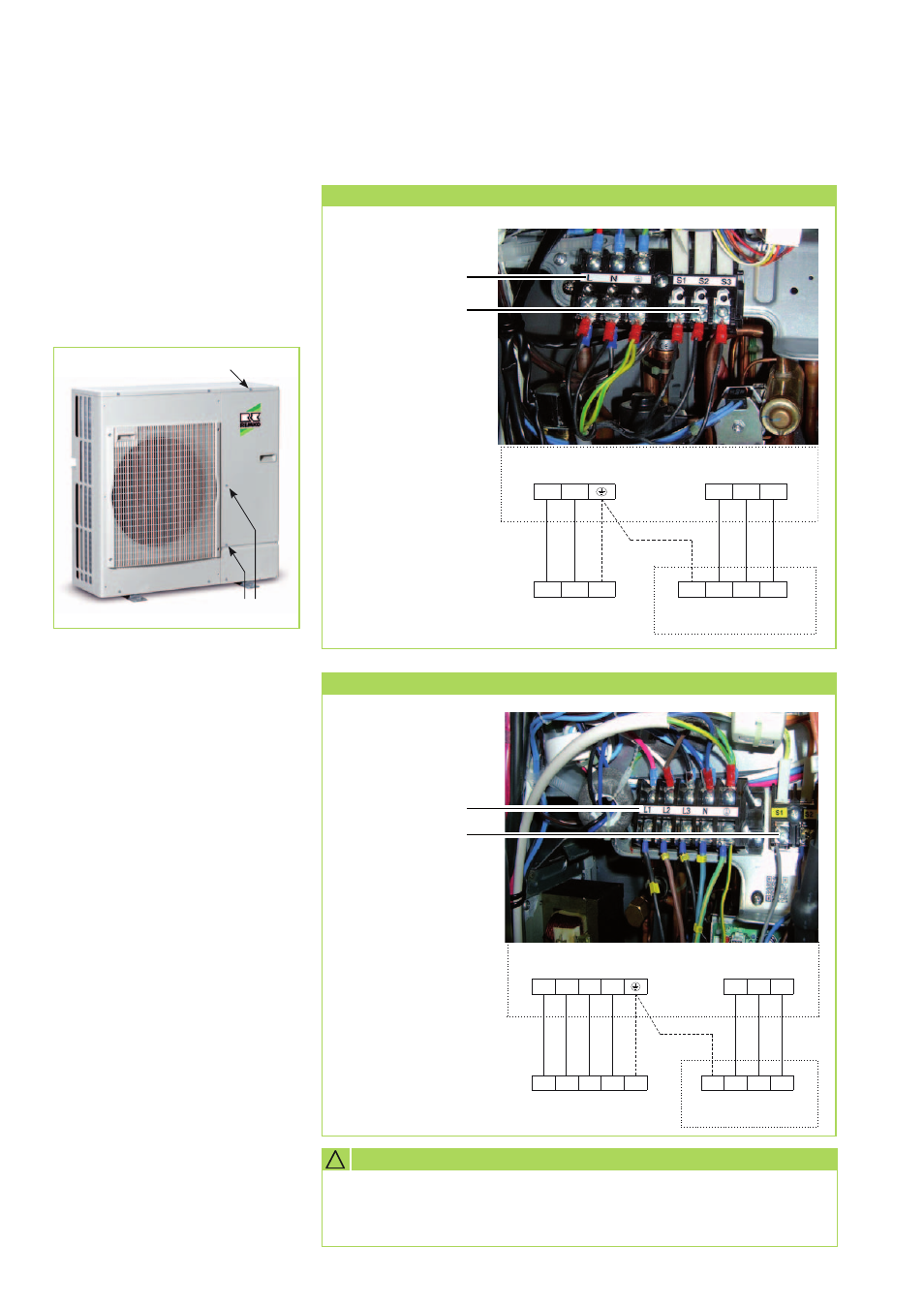

Anschlussklemmen Außenmodul CMF / CMT 120
Steuerleitung
Anschluss Außenmodul
Anschluss Innenmodul Netzzuleitung
230V/1~/50Hz
L3 N S1 S2 S3
N S1 S2 S3 PE PE
Anschluss Innenmodul
Anschluss Außenmodul
Netzzuleitung
400V/3~N/50Hz
L2 L1
L3 L2 L1
Anschlussklemmen Außenmodul CMF / CMT 160
Netzanschluss
400V/3~ /50Hz
Steuerleitung
Achten Sie beim Anschluss des Außenmoduls auf einen korrekten
Anschluss des N-Leiters, sonst werden die Varistoren auf der Netzfil-
terplatine des Außenmoduls zerstört!
! ACHTUNG
Anschluss Außenmodul
Anschluss Innenmodul Netzzuleitung
230V/1~/50Hz
