WÄRMEPUMPEN-MANAGER MULTITALENT

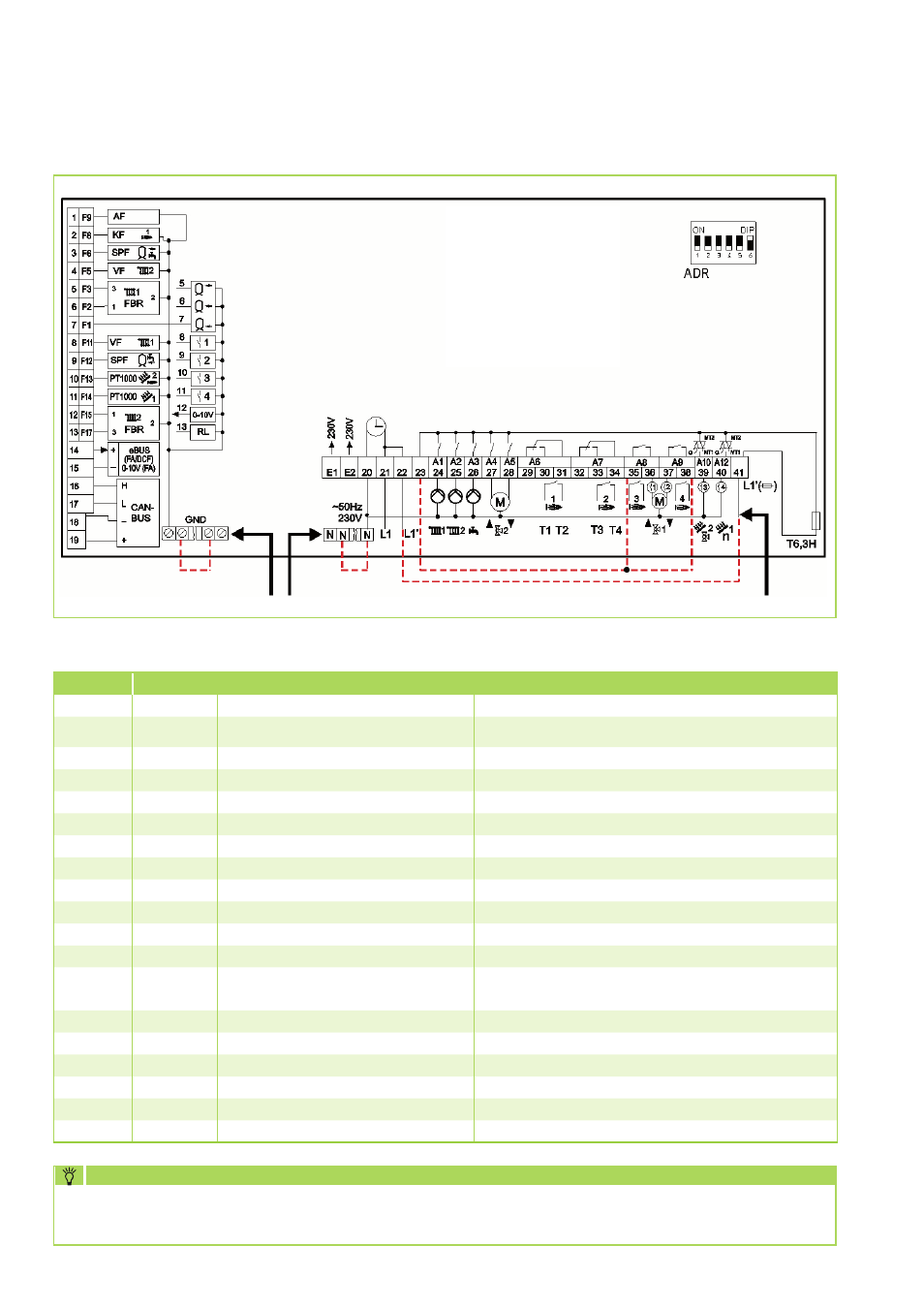

Kontaktbelegung Merlin I/O-Platine (Ansicht Lötseite)
Beachten Sie auch die Anschlusspläne bzw. Stromlaufpläne der eingesetzten Wärmepumpe. Diese befinden
sich im entsprechenden Installationshanbuch.
HINWEIS
Klemme
Fühler-Nr.
Beschreibung
Hinweis
1
F9
Außenfühler
2
F8
Fühler Sammler (gemeinsamer Vorlauf)
Regelfühler Heizen
Regelfühler Heizen. Platzierung muss gemäß Anlagenschema
erfolgen!
3
F6
Fühler Warmwasser
4
F5
Vorlauffühler HK 2 (Mischerkreis)
5
F3
nicht belegt
6
F2
nicht belegt
7
F1
nicht belegt
8
F11
Vorlauffühler WP oder HK 1
HK 1 ist direkter Heizkreis
9
F12
Fühler Pufferspeicher unten
Referenzfühler Solar oder Festbrennstoffkessel
10
F13
Fühler Festbrennstoffkessel
Pt 1000
11
F14
Fühler Solarkollektor
Pt 1000
12
F15
Volumenstromgeber
Impulseingang
13
F17
Fühler Rücklauf (Regelfühler Kühlen)
befindet sich im Auslieferungszustand im Innenmodul. Je nach
(Hydraulik) Anlagenwahl kann es erforderlich werden, dass dieser
Fühler an eine andere Position angebracht werden muss
14
eBUS +
Signalausgang 0-10 V
Modulationsgrad (Soll-Leistung in %)
15
eBus -
Signalausgang 0-10 V
Modulationsgrad (Soll-Leistung in %)
16
CAN-Bus H
17
CAN-Bus L
18
CAN-Bus -
19
CAN-Bus +
