REMKO RKL 460 - Handbuch

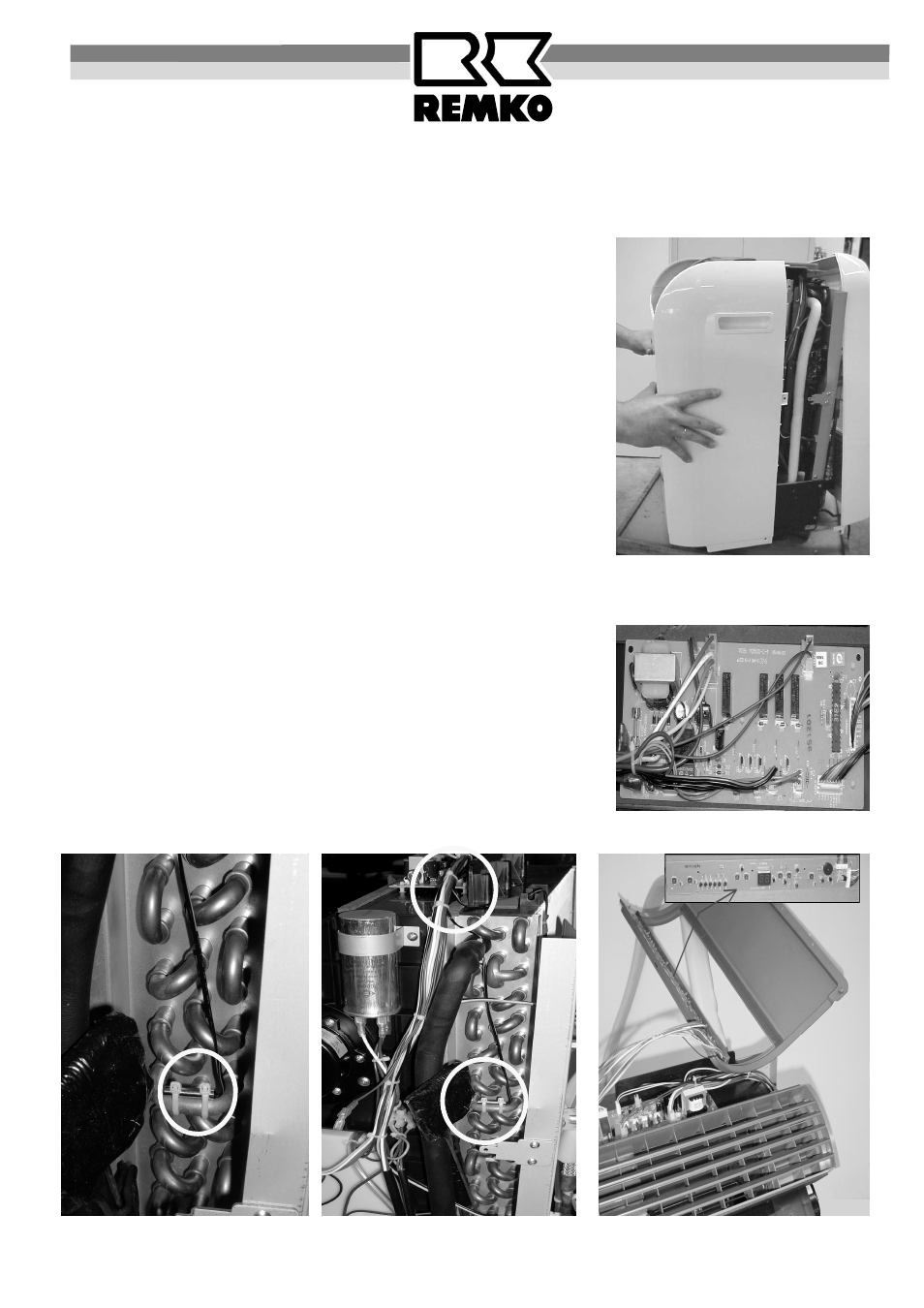

Umverdrahtung Steuerplatine und Anzeigeplatine Serie RKL
1) Netzstecker ziehen.
2) Mittels Kreuzschlitzschraubendreher an der Rückwand 2
Schrauben entfernen, die den Schlauchschutzdeckel halten.
3) Deckel entfernen; es werden 3 Befestigungsschrauben der
Rückwand freigelegt, die zusammen mit den 5 zusätzlichen
Schrauben der Rückwand herausgeschraubt werden.
4) Rückwand nach hinten abnehmen.
5) Frontverkleidung demontieren, indem 8 Schrauben auf der
Ober-, Seiten- und Vorderseite entfernt werden.
6) Verkleidung nach Vorne abziehen (Bild 1).
7) 5 Schrauben des Bedienungstableaus abschrauben. Die
darunter befindliche Platine besitzt Steckkontakte. Diese Lei-
tungen von den Kontakten abziehen und gegen die neue An-
zeigeplatine austauschen (Bild 5).
8) Entfernen Sie die Stecker der Hauptplatine (Bild 2) und tau-
schen Sie sie ebenfalls gegen die neue Hauptplatine aus.
9) An der rechten Seite des Gerätes verläuft ein Kabelbaum
Befestigen Sie den neuen Frostschutzfühler am Kabelbaum
und befestigen Sie am horizontal liegenden Rohrbogen in
der Mitte des Verdampfers (Bild 3). Gehäuse in umgekehrter
Reihenfolge wieder zusammenbauen.
10) Funktionsprobe:
Gerät in Betrieb setzen, Betriebsabläufe durchprüfen
Bild 2
Bild 1
Bild 4 Bild 3 Bild 5
