Elektrischer Anschluss
Sämtliche elektrische Installationen
sind von Fachunternehmen auszu-
führen. Die Montage der Elektro-an-
schlüsse hat spannungsfrei zu erfol-
gen. Beachten Sie die VDE-Richtlinien.
!
ACHTUNG

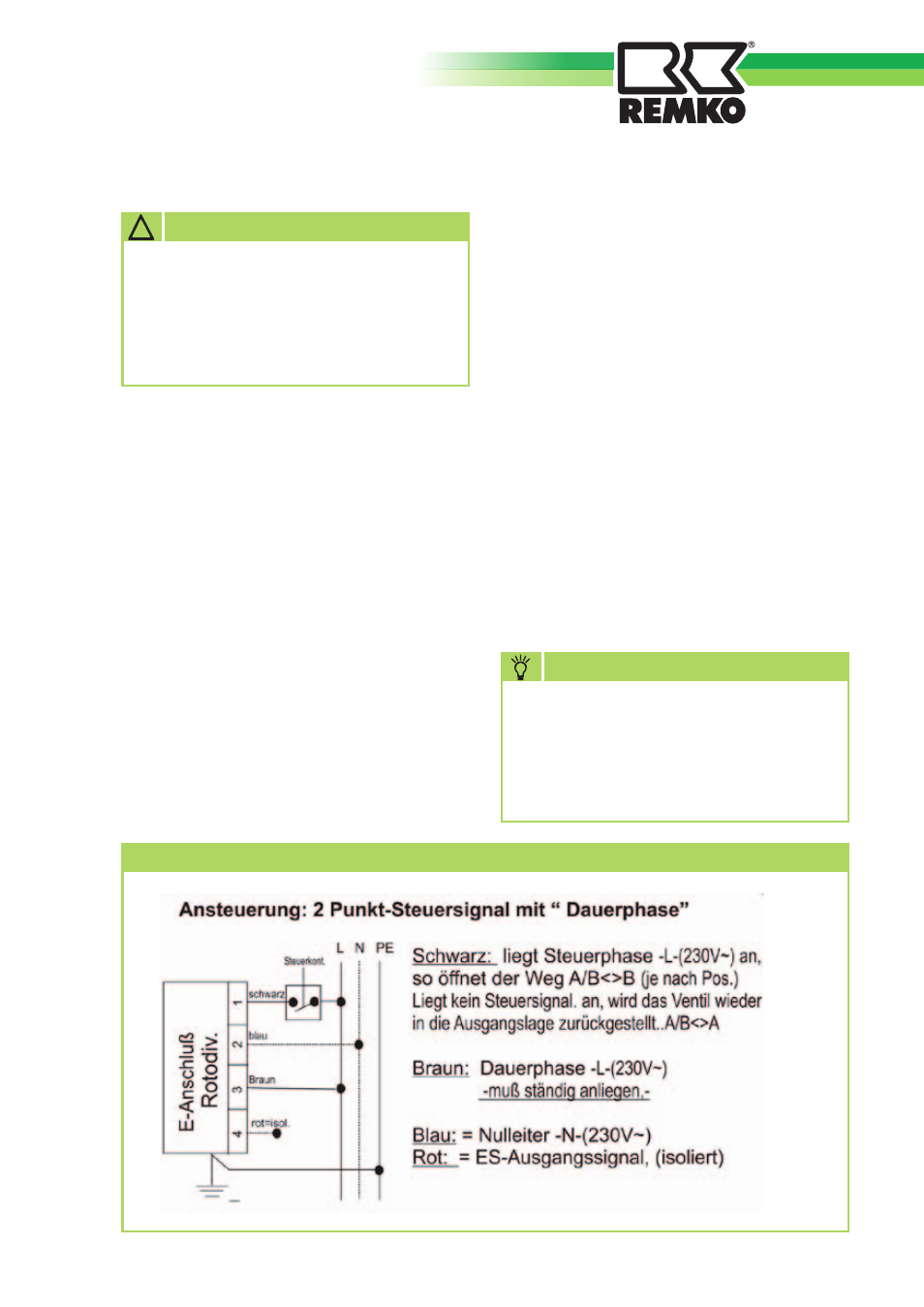

Anschlussplan Stellantrieb
■
Im Stellantrieb des 3-Wege.-Um-
schaltventils sind Endschalter inte-
griert.
■
Der Stellantrieb benötigt eine Dauer-
spannung von 230V/1~/50Hz. Diese
muss auf die Adern braun (L) und
blau (N) aufgelegt werden. In diesem
Zustand befindet sich das Ventil in
Ruhestellung. Dies entspricht Stellung
Heizen bzw. Öffnung des Weges
AB<->B.
■
Das Ventil wird betätigt, wenn
zusätzlich auf die schwarze Ader
des Stellantriebes eine Spannung
von 230V/1~/50Hz gelegt wird.
Das Ventil fährt dann um 90 °C bis
zum Erreichen des Endschalters. Dies
entspricht dann der Stellung Warm-
wasser bzw. Kühlen bzw. Öffnung des
Weges AB<->A. Das Ventil verbleibt
solange in diesem Zustand bis die
Spannung von der schwarzen Ader
wieder weggeschaltet wird.
■
Jede Wärmepumpe hat entsprechend
gekennzeichnete Anschlussklemmen
für den Anschluss des Stellantriebes.
Beachten Sie für den richtigen
Anschluss die Hinweise im Installa-
tionshandbuch der Wärmepumpe.
(Anschlussplan und ggf. Stromlauf-
pläne)
