I/O-Modul Re:source
6
Die I/O Einsteckkarte

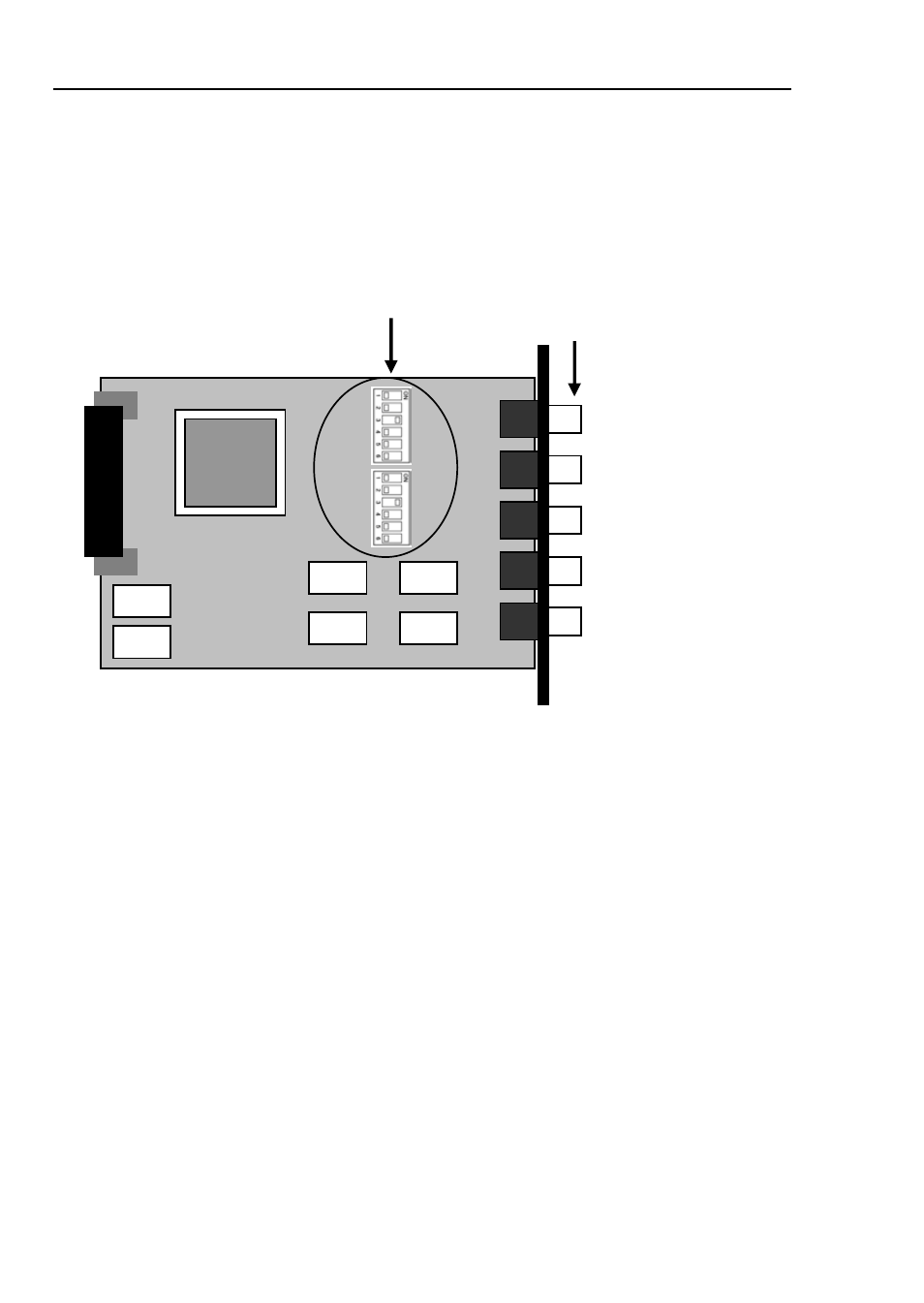

Die folgende Darstellung zeigt den
schematischen Aufbau der I/O-
Einsteckkarte mit der Position der
beiden Schalterblöcke:
Der untere und der obere Schalter-
block auf der Platine definieren jeweils
den linken und den rechten Kanal von
AUX-1. Sie müssen deshalb immer die
gleiche Schalterstellung aufweisen.
L
Die Einstellung der einzelnen Schalter
erfolgt am besten mit der Schreib-
spitze eines Kugelschreibers oder mit
einem kleinen Schraubendreher.
DIL-Schalter
I/O-Einsteckkarte
Cinch-
Buchsen
