Revox M217 Benutzerhandbuch
Seite 10
M217
8
1 2
3
4
5
6

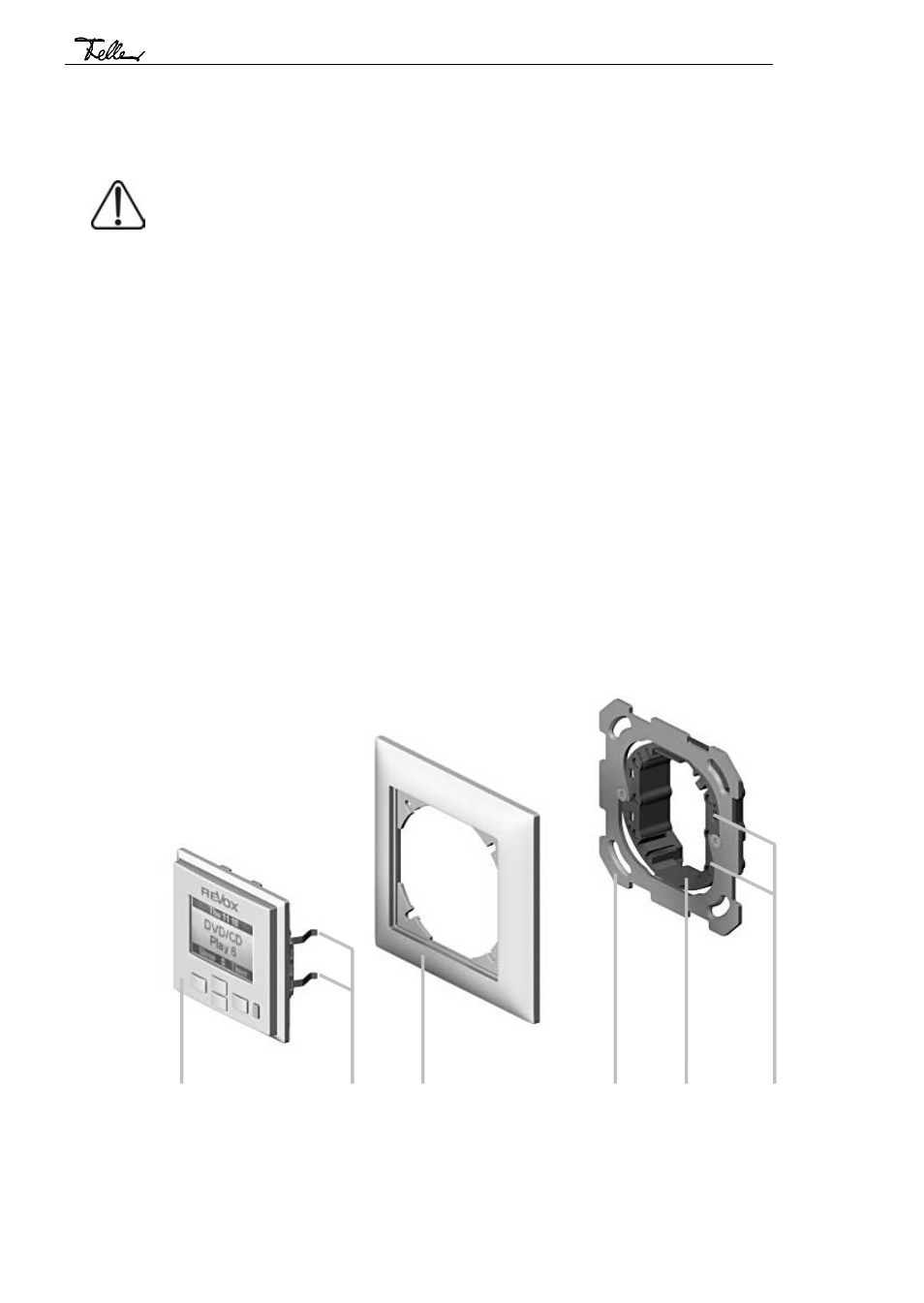

Installation
Jeglicher Druck während
und nach der Montage auf
das Display ist zu vermeiden!
1) Montageaufnahme (5) mit Be-
festigungsplatte (4) in Einlass-
kasten oder auf Aufputzdose an
der Wand montieren.
2) Installationskabel U72 abisolieren
und durch die Montageaufnahme
(5) führen.
3) Kabel an die schraubbaren Steck-
verbinder anschließen.
4) Steckverbinder mit Printverbinder
auf Rückseite der Bedien-
oberfläche (1) verbinden.
5) Bedienoberfläche (1) mit Abdeck-
rahmen (3) so auf die Montage-
aufnahme (5) aufsetzen, dass die
Haltefedern (2) der Bedie-
noberfläche (1) in die Schlitze der
Montageaufnahme (6) zu liegen
kommen.
6) Bedienoberfläche (1) an die
Montageaufnahme (5) andrücken,
bis die Kniefedern einrasten.
