Revox M200 RS232 Schnittstelle, Ausführung LG Benutzerhandbuch
Seite 10
Montage & Anschluss
M200 Mk2
3
Verbindung
:
M200 mit serieller Schnittstelle
Buchse: RS232
Setup:
# 4
M219:
Ja
;
Über die serielle Schnittstelle RS232
kann das M200–Interface in
Verbindung mit anderen Geräten
treten, die ebenfalls über eine
serielle Schnittstelle verfügen.
Damit lassen sich TV-Geräte von
Panasionic komfortabel in die Revox-
Welt einbinden.
Das M203-Interface eignet sich auch
als Schnittstelle zu Haus-
steuerungssystemen wie
AMX
oder
Crestron
, die über ein spezielles
Revox- Protokoll verfügen.
Auch ein Windows
®
-PC mit dem
M51-Steuerungsprogramm M230 kann
mit der seriellen Schnittstelle des
M200 verbunden werden.
Es dürfen serielle Kabel bis zu
einer maximalen Länge von
10 m verwendet werden.
Verbindung
:
M200 Spannungs-Eingang
Buchse: INPUT A B
Setup:
# 4
M219:
Nein
Mit den Triggereingängen INPUT A
und INPUT B ist
es möglich gezielt
Ereignisse am M51 auszulösen. Dies
geschieht, indem an dem jeweiligen
Eingang eine Spannung zwischen 5-
24 Volt/ DC angelegt wird.
Im Nebenraum (M219)ist diese
Funktion nicht verfügbar.
Es stehen mehrere Optionen zur
Verfügung, die ausgeführt werden,
wenn an den jeweiligen Eingängen
Spannung anliegt.

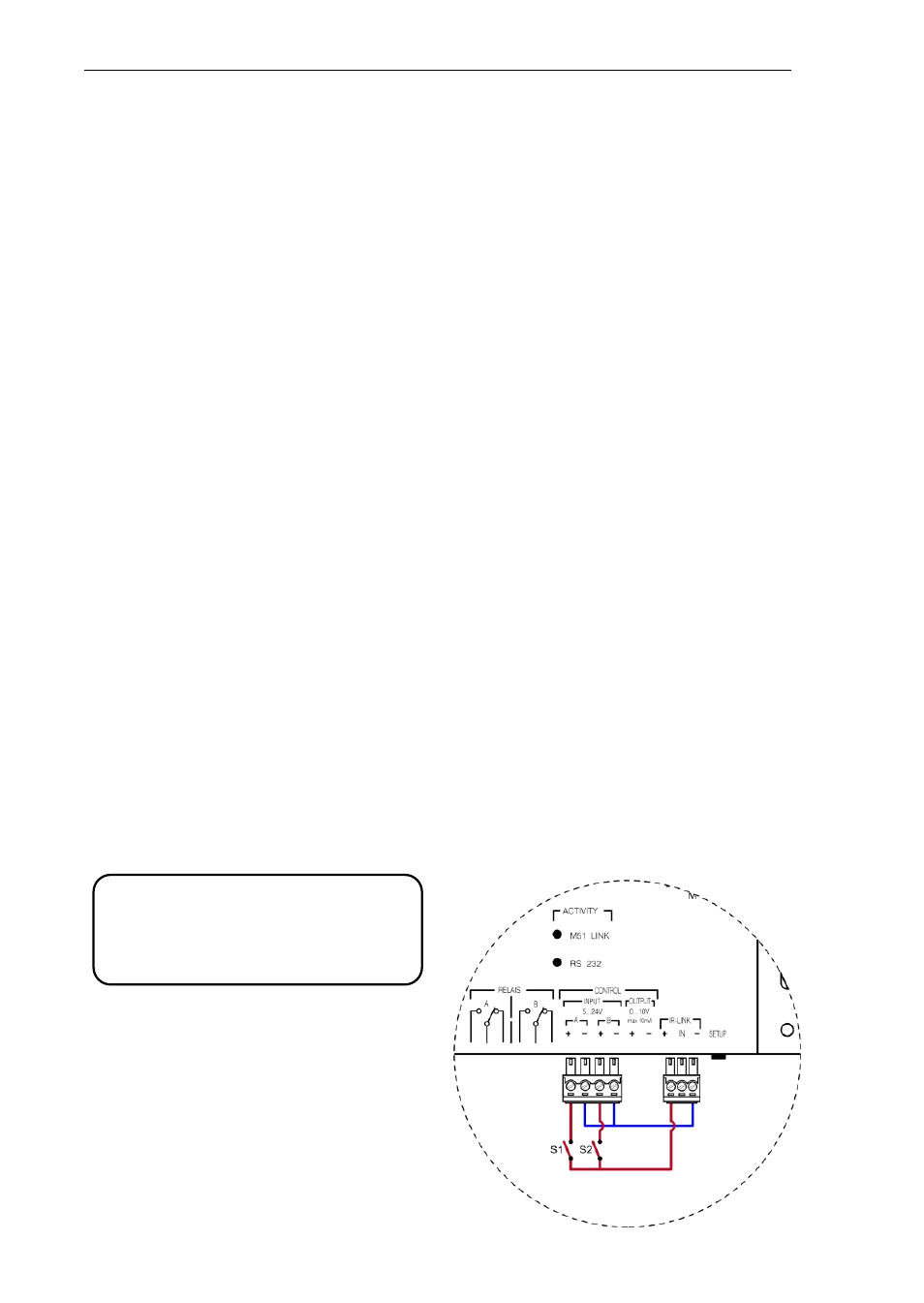

Steuerungsbeispiel
Die untere Schaltung zeigt, wie Sie
mit zwei Tastern die Eingänge S1 und
S2 aktivieren können. Als
Spannungsquelle dient + und - des
IR-LINK.
