Konfiguration M200 Mk2
11
Beispiel

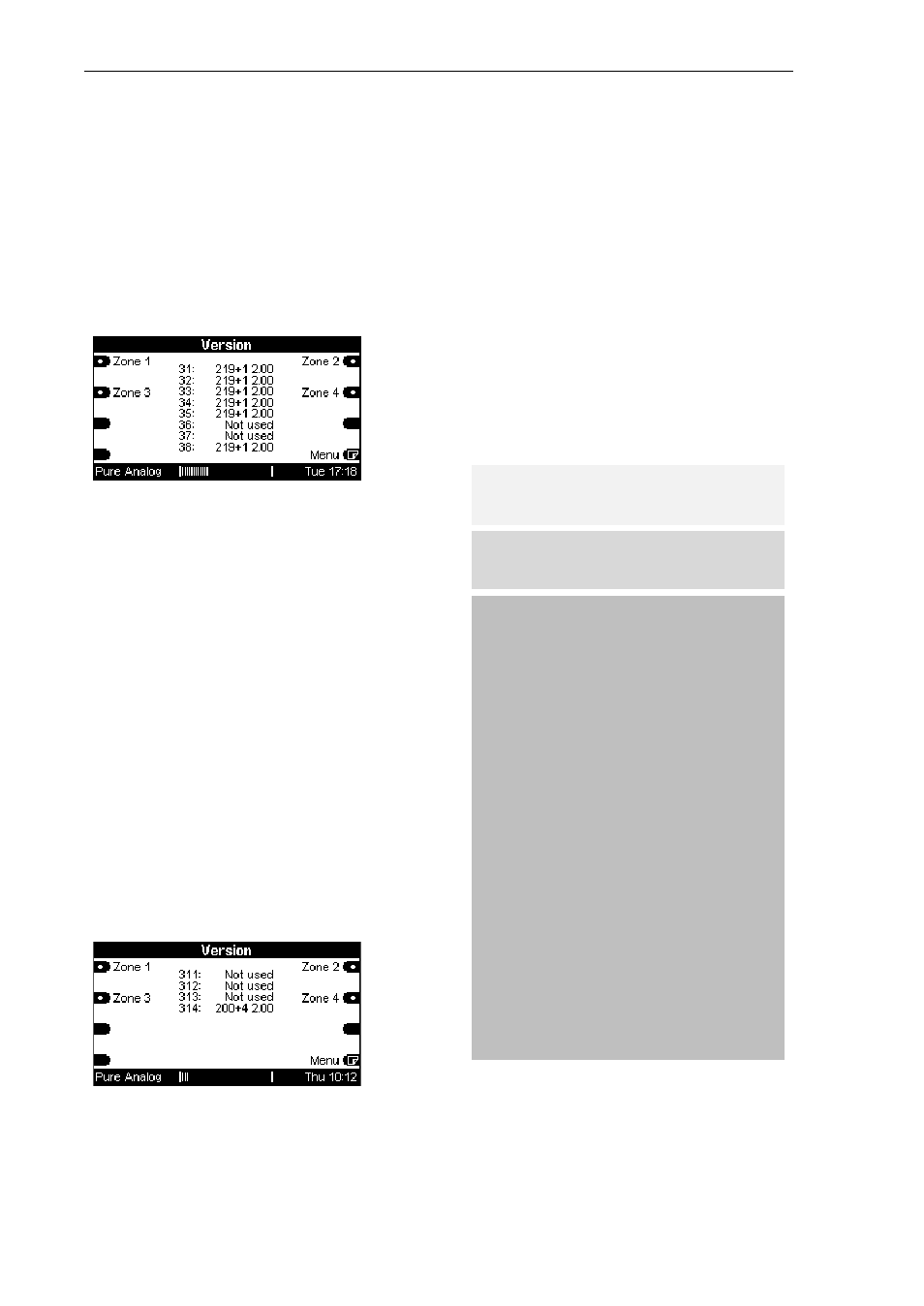

In der Abbildung A könnte man an
die M219-Verstärker 31-34 jeweils
ein M200 anschließen. Die M219-
Verstärker 35 und 38 dürfen da-
gegen nicht mit einem M203-Inter-
face verbunden werden.
Abb. A) Versionliste Multiroom/ Zone 3
Die Abbildung unten zeigt die Multi-
room-Versionsliste der Zone 3 für
die M200 Interfaces. Man erreicht
dieses Menü durch wiederholtes
Drücken des Softkeys Zone im
Untermenü (M51, M230 etc.) von:
Setup Ö Multiroom Ö Version Ö
Zone x
In diesem Fall wurde dem Neben-
raumverstärker mit der Adresse 4
ein M200-Interface durch die Slot-
adresse 314 zugeteilt. Die Ver-
stärker 1-3 besitzen kein M200.
Abb. B) Versionliste Multiroom/ Zone 3
Setup #4 – RS232 Modus
Funktion: RS232-Schnittstelle
Anzeige: Serial Port Mode
Anschluss: RS232 – Seite 3
M219:
Ja ;
Die seriellen Schnittstelle (Serial
Port) kann unterschiedlich konfi-
guriert werden. Über die zwei
Softkeys Port Mode
± kann eine
der unten aufgeführten Konfi-
gurationen eingestellt werden:
• RS-232 Link
• RS-232 Filtered
• Gefen HDMI Switcher 4x2, 4x1
• Gefen HDMI Switcher 6x2
• Pioneer PDP 5000 EX
• Pioneer PDP 506 FDE
• Pioneer PDP 506 XDE - Cabel
• Pioneer PDP 506 XDE - DVBT
• Pioneer PDP 507 XA
• Pioneer PDP 507 XD
• Pioneer PDP 508 XD
• Pioneer PDP 607 XD
• Pioneer PDP 60 MXE20
• Pioneer PDP 615 EX
• Pioneer PDP LX5090H
• Pioneer PDP LX5090
• Pioneer LCD KRL-32V
• Pioneer LCD KRL-37V
• Pioneer LCD KRL-46V
• Pioneer KRP 500A*
• Pioneer KRP 600A*
* mit Einstellung PDP LX5090 H
Wichtiger Hinweis für ein Komplett-
Reset des M200 auf Seite 13 be-
achten!
