8 Wichtige Sicherheitshinweise

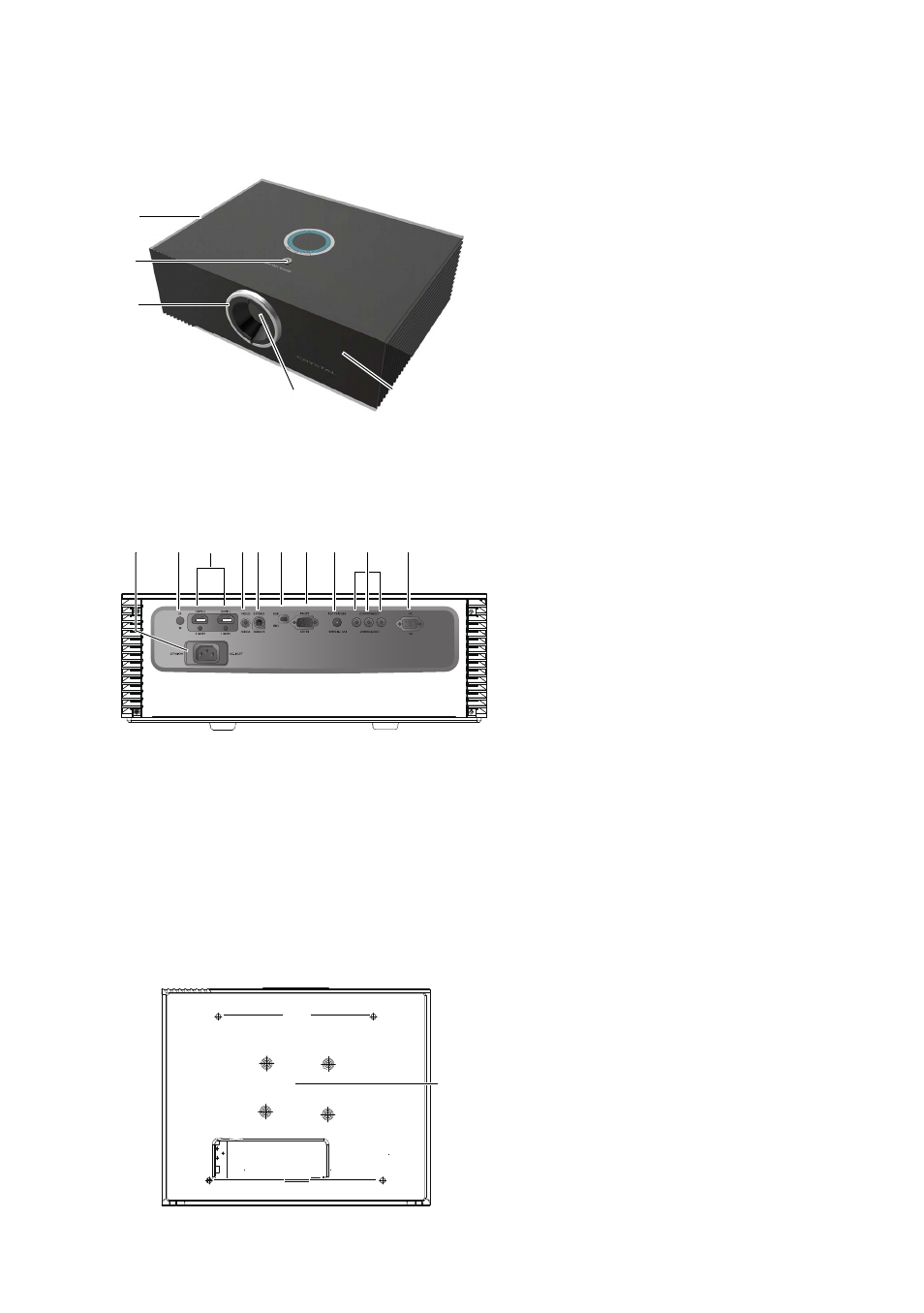

Außenansicht des Projektors
Ansicht der Vorder-/Oberseite
Rückseite
Unterseite
1. IR-Sensor auf Vorderseite
2. Lüftungsöffnungen (Auslass für heiße
Luft)
3. Projektorobjektiv
4. Einstellbare Ringe für ZOOM- und
FOCUS-Objektive
5. System für vertikale
Objektivverschiebung
6. Netzkabelanschluss
7. IR-Sensor auf Rückseite
8. HDMI-Anschlüsse
9. Component-Video-Anschluss (RCA)
10.S-Video-Eingang (Mini 4-Pol DIN)
11.USB-Anschluss
12.RS-232-Kontrollanschluss
Wird als eine Schnittstelle zu einem PC
oder einem Heimtheater-Kontroll-/
Automatisierungssystem verwendet.
13.12VDC-Ausgang
Wird verwendet, um externe Geräte, z.
B. einen elektrischen Bildschirm oder
eine Beleuchtungssteuerung usw. zu
steuern. Erkundigen Sie sich bei Ihrem
Händler, wie Sie diese Geräte
anschließen können.
14.Component-Video-Anschlüsse (RCA)
Unterstützung für Y/P
B
/P
R
oder Y/C
B
/C
R
-
Videosignale
15.Eingangsbuchse für RGB (PC)/
Component-Video (YPbPr/YCbCr)
16.Einstellbare Füße
17.Schrauben für Deckenmontage
2
5
1 3
4
6 7 8 9 10 11 12 13 14 15
Siehe „Anschließen von Videogeräten“
auf Seite 17 für Einzelheiten zu den
Anschlüssen.
16
16
17
