20
Bedienungselemente und Instrumente des Super Star

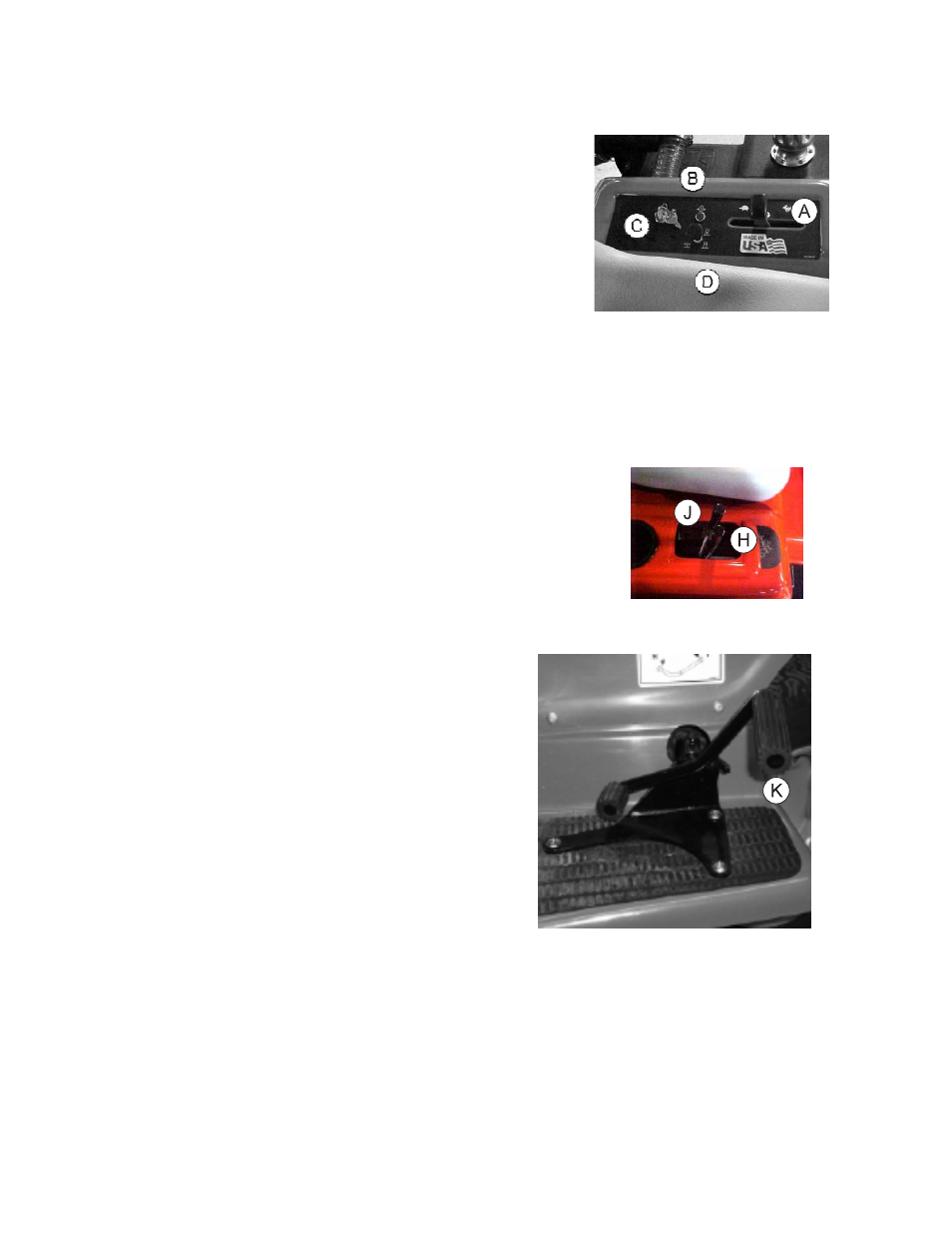

INSTRUMENTE AM BEDIENFELD
A. Gashebel - Der Gashebel dient der Einstellung der
Motordrehzahl.
B. Öllampe - Die Öllampe muss aufleuchten, wenn die Zündung bei
abgestelltem Motor eingeschaltet ist. Wenn die Öllampe bei laufendem
Motor aufleuchtet, ist der Öldruck zu niedrig. In diesem Fall den Motor
sofort abstellen und die Ursache suchen.
C. Zündschloss - Das Zündschloss hat drei Positionen: Off-Run-Start
(Aus-Betrieb-Anlassen).
D. Choke - Den Chokeknopf herausziehen, um die Vergaserklappe beim Starten eines kalten Motors zu
schließen. Der Choke wird gewöhnlich nicht benötigt, wenn der Motor warm ist.
LENKUNG
Machen Sie sich vor dem Betrieb mit den Lenkeigenschaften der Maschine vertraut. Diese Maschine ist
mit einem verstellbaren Lenkmechanismus ausgestattet. Der Hebel zum Neigen des Lenkrads befindet
sich am unteren Ende des Gummibalgs an der Lenksäule. Den Hebel nach unten drücken und das
Lenkrad auf eine bequeme Position einstellen.
HECKHUBHEBEL
Dieser Hebel (H) hebt und senkt alle am Heck montierten Zusatzgeräte. Zum
Anheben des Zusatzgeräts den Hebel nach vorn schieben, zum Absenken den Hebel
zurückziehen. Den Hebel freigeben, wenn das Zusatzgerät wie gewünscht
positioniert ist. Der Hebel kehrt eigenständig in die Neutralstellung zurück.
HUBHEBEL
Dieser Hebel (J) hebt und senkt alle unter der Mitte der Maschine
montierten Zusatzgeräte. Zum Anheben des Zusatzgeräts den Hebel nach vorn
schieben, zum Absenken den Hebel zurückziehen. Den Hebel freigeben, wenn
das Zusatzgerät wie gewünscht positioniert ist. Der Hebel
kehrt eigenständig in die Neutralstellung zurück.
SITZEINSTELLUNG
Der Sitzeinstellhebel befindet sich links unter der Frontseite
des Sitzes. Er ermöglicht die Einstellung des Sitzes auf den
Fahrerkomfort in Längsrichtung. Der Sitz ist außerdem mit
einem Sicherheitsschalter ausgestattet. Damit der Super Star
startet, muss der Fahrer auf dem Sitz sitzen.
RECHTES FUSSBRETT
Zweipedal-Fußbedienung: Das Fußpedal steuert die Vorwärts-
und Rückwärtsbewegung des Fahrzeugs und dient außerdem
als Bremse. Durch Treten des vorderen Pedals (K) fährt das
Fahrzeug vorwärts und durch Treten des hinteren Pedals (L)
rückwärts. Bei Freigabe des Pedals wird das Hydrostatikgetriebe in der Mitte positioniert und bremst das
Fahrzeug ab. Die Fahrgeschwindigkeit hängt davon ab, wie weit das Pedal durchgetreten wird.
BETRIEBSSTUNDENZÄHLER/VOLTMETER
An der rechten vorderen Glasfaserverkleidung (M). Der Betriebsstundenzähler gibt die Laufzeit der
Maschine an. Der Zähler läuft bei eingeschalteter Zündung. Das Voltmeter zeigt die Batteriespannung
an. Bei eingeschalteter Zündung darf die Spannung nicht unter 9 Volt abfallen; bei abgestelltem Motor
muss die Spannung stets 12 Volt betragen. Wenn der Motor mit einer Drehzahl von 3600 U/min läuft,
muss die Spannung ca. 14 Volt betragen.
