25
ITALIANO

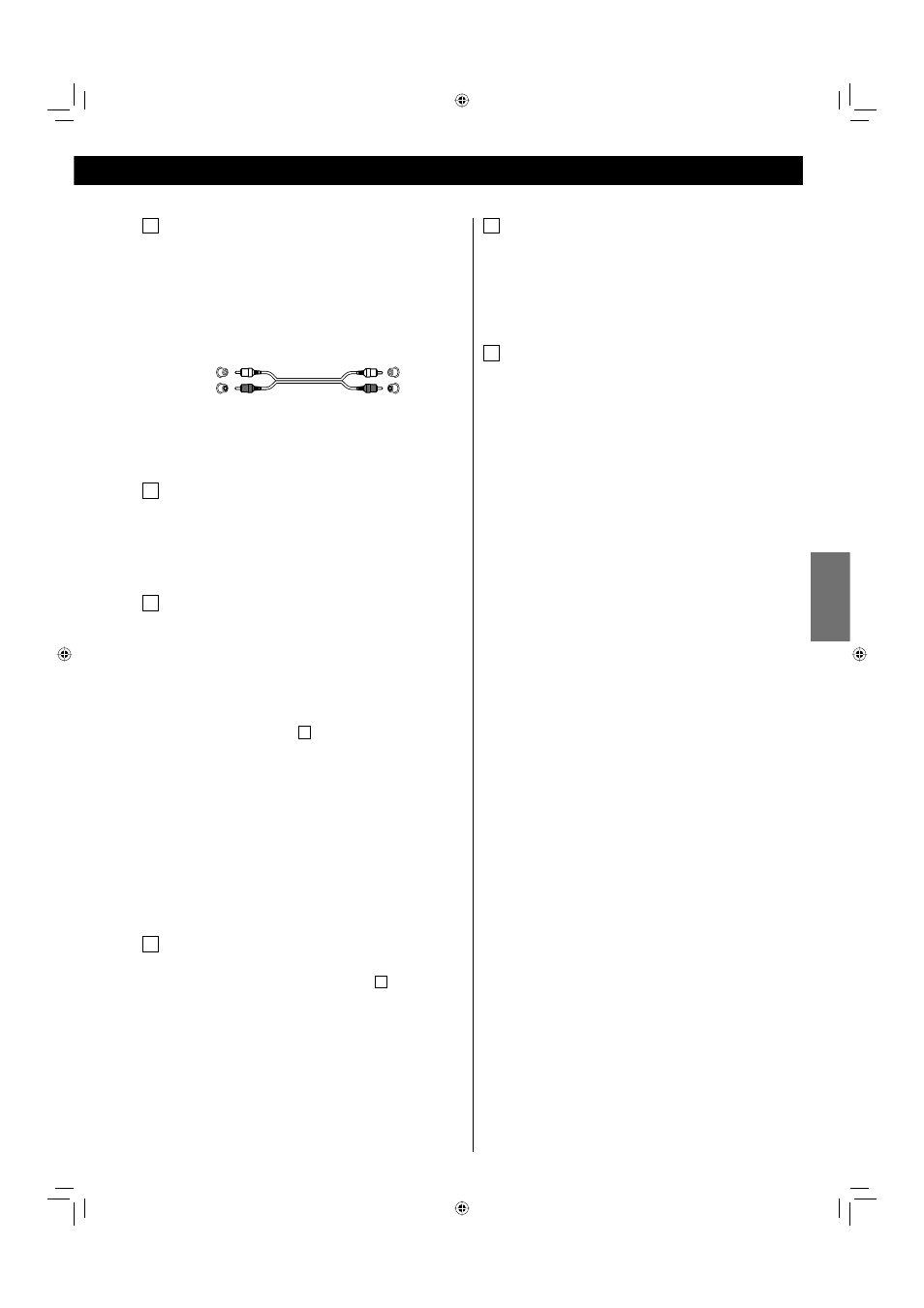

A Prese LINE OUT
Queste prese forniscono il segnalo audio analogico a 2 canali.
Esse vanno collegate alle prese CD di un ricevitore o di un
amplificatore con i cavi RCA forniti in dotazione.
< Collegare i cavi nel seguente modo:
Spina bianca
q Presa bianca (L: canale sinistro)
Spina rossa
q Presa rossa (R: canale destro)
< Le spine devono essere inserite a fondo nelle relative prese. Per
prevenire la formazione di ronzii e rumore è raccomandabile
non far scorrere i cavi del segnale con il cavo di alimentazione
CA o quelli dei diffusori.
B Presa DIGITAL OUT
Va collegata alla presa d’ingresso coassiale digitale di un
apparecchio digitale, ad esempio, un registratore CD, per mezzo
di un cavo digitale coassiale disponibile in commercio.
< Il cavo deve essere inserito a fondo nella presa.
C Presa SYSTEM CONTROL
Collegando un ricevitore stereo TEAC della serie AG-H600 si
rendono disponibili comode funzioni di controllo a livello di
sistema.
A questo scopo si deve collegare questa presa alla SYSTEM
CONTROL del ricevitore della serie AG-H600 per mezzo del cavo
di controllo di sistema fornito in dotazione. Il selettore SYSTEM
CONTROL SELECTOR dovrà essere quindi portato nella posizione
“SYSTEM” (si prega di vedere D .)
Funzioni di controllo di sistema disponibili:
N Quando si accende o pone in standby il ricevitore della serie
AG-H600 per mezzo del relativo telecomando (RC-1181) si
accende o si pone in standby sincronicamente anche questo
apparecchio.
N Quando dal ricevitore della serie AG-H600 si passa dalla
sorgente CD a un’altra sorgente la riproduzione di questo
apparecchio si arresta e il display si spegne.
Si prega di consultare altresì il manuale del ricevitore della serie
AG-H600.
D Selettore SYSTEM CONTROL SELECTOR
Per usare le funzioni di controllo di sistema è necessario
collegare le prese SYSTEM CONTROL (vedere C ) e porre questo
quindi selettore su “SYSTEM”.
< Mentre questo selettore è posto su “SYSTEM” il tasto STANBY/
ON del telecomando di questo apparecchio non opera.
< Per non usare le funzioni di controllo di sistema, oppure
in assenza di un ricevitore della serie AG-H600, il selettore
deve essere lasciato su “SINGLE“. In caso contrario non si può
accendere o porre in standby questo apparecchio.
E Terminale SIGNAL GND
Usando un cavo con guaina in PVC (o altro tipo di rivestimento)
disponibile in commercio, a questo terminale si può collegare il
contatto di terra del segnale di altri componenti.
< È necessario notare che NON si tratta di messa a terra di
sicurezza.
F Presa AC
Vi si deve collegare esclusivamente il cavo di alimentazione
fornito in dotazione all’apparecchio.
< L’uso di un cavo di alimentazione diverso potrebbe infatti
divenire causa d’incendio o di scossa elettrica.
< Quando s’intende non usare l’apparecchio per lungo tempo è
raccomandabile scollegarne il cavo di alimentazione.
Bianco (L)
Rosso (R)
Bianco (L)
Rosso (R)
