Hinweis: Kabel und Kabeladapter haben je nach Region eine unterschiedliche Ausführung. Es ist
möglich, dass im Lieferumfang Ihrer Wrap Video-Brille nicht alle unten beschriebenen Kabel
enthalten sind, oder dass andere Kabel enthalten sind.

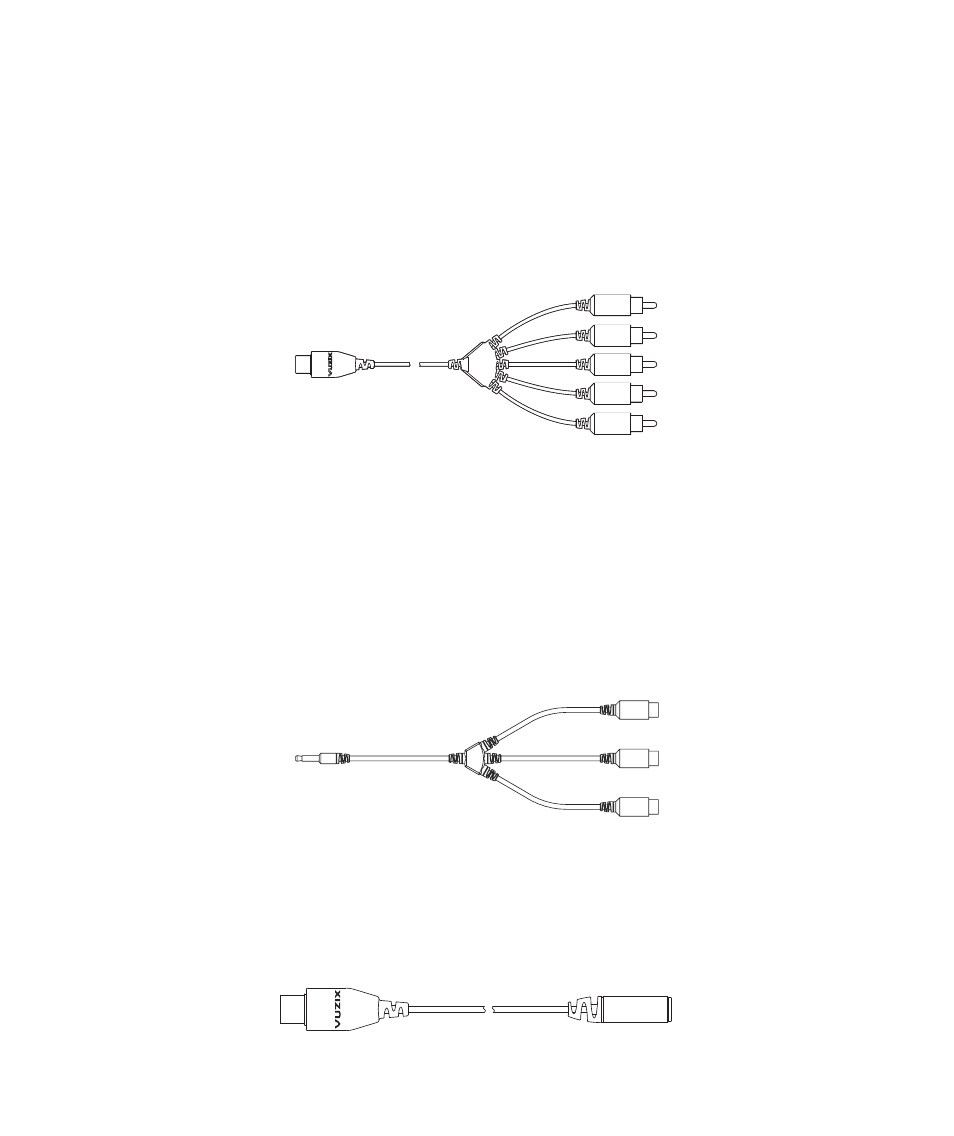

Composite-Kabel: Ein Multi-Connector-Kabel mit Wrap Multi-Connector an einem Ende und
fünf RCA-Verbindungssteckern am anderen Ende. Zwei der RCA-Stecker sind mit „Audio“
gekennzeichnet und drei mit „Video“. Alle sind farblich kodiert. Diese RCA-Stecker gehen zu
den Composite-A/V-Anschlüssen am Mediengerät oder zu einem Composite-Kabel, das mit
diesem Gerät verbunden ist.
Komponentenadapterkabel: Dieses kurze Multi-Connector-Kabel ermöglicht die Verbindung
von Video- und Audiokomponentenkabeln mit Geräten, die dieses Format unterstützen. Das
Komponentenkabel sieht dem Composite-Kabel sehr ähnlich, doch weist es am
Einfachstecker-Ende einen kleinen Hohlstecker auf und wird unter Verwendung des
mitgelieferten 4-Band-Adapterkabels mit dem Steuerungsgehäuse verbunden.
Eine Komponentenverbindung ermöglicht höhere Videoqualität als eine Composite-
Verbindung. Viele Videogeräte, darunter Set-Top-Gaming-Systeme, unterstützen Composite-
Video.
Wrap 4-Band-Adapter: Dieses kurze Adapterkabel ist an einem Ende mit einem Wrap Multi-
Connector und am anderen Ende mit einem Hohlstecker ausgestattet. Das A/V-
Komponentenkabel und einige anwendungsspezifische Kabel, die für bestimmte Geräte
vorgesehen sind, verwenden diesen Adapter, um eine Verbindung zum Wrap
Steuerungsgehäuse herzustellen.
