6 Elektrischer Anschluss
6.1 Sicherheit beim elektrischen Anschluss
Stromschlag beim Öffnen des Sunny Multigate durch spannungsführende Bauteile
Im Inneren des Sunny Multigate befinden sich spannungsführende Bauteile. Das Öffnen des
Sunny Multigate kann zu einem Stromschlag führen.
• Das Sunny Multigate nie öffnen.
Beschädigung des Wechselrichters durch eindringende Feuchtigkeit
Durch Öffnen des Wechselrichters kann Feuchtigkeit eindringen und der Wechselrichter dadurch
beschädigt werden. Die Dichtheit und Funktion des Wechselrichters ist nicht mehr gewährleistet.
• Den Wechselrichter nie öffnen.
6.2 Übersicht der Anschlussbereiche
6.2.1
Sunny Boy

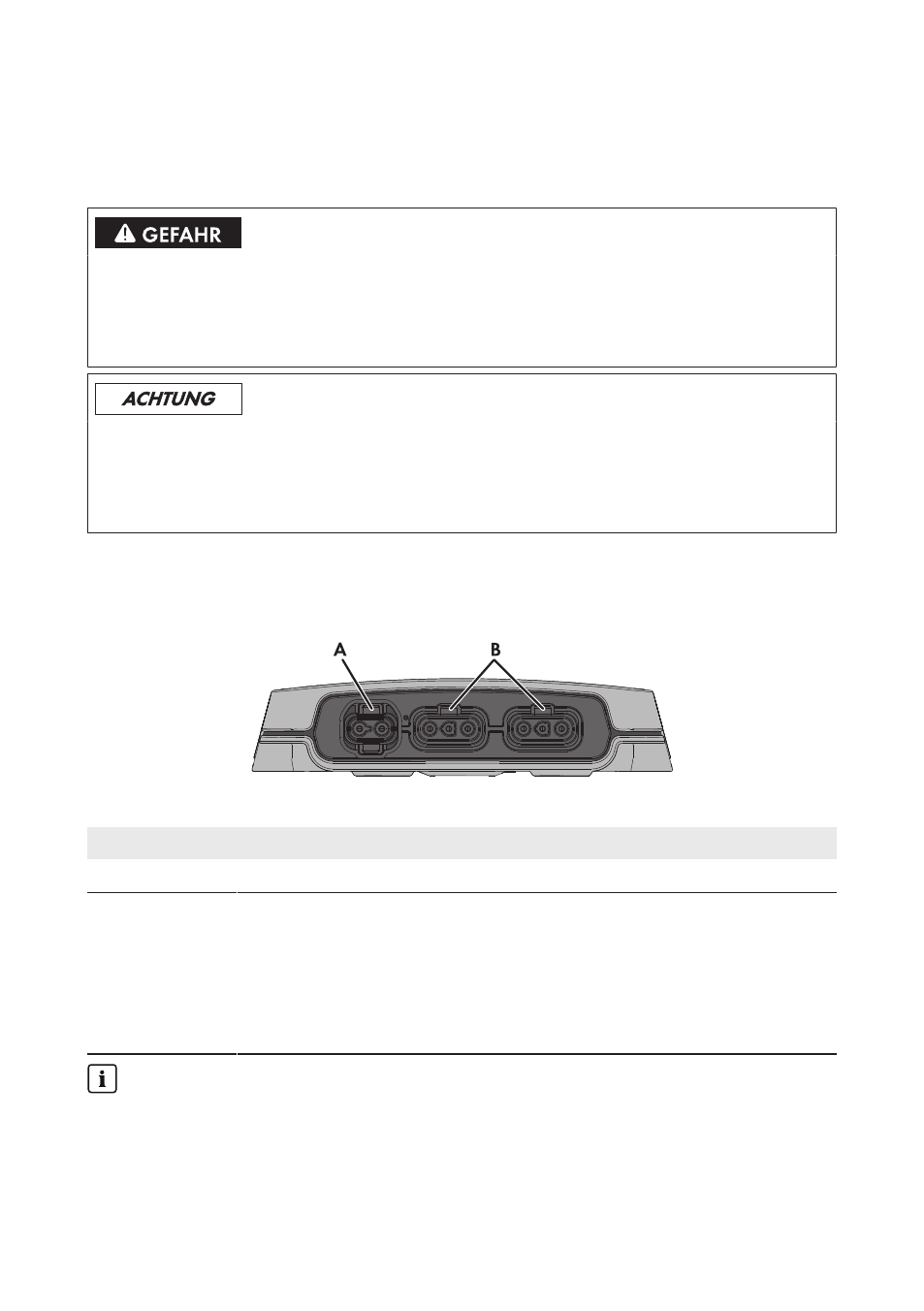

Abbildung 14: Anschlussbereiche an der Unterseite des Wechselrichters
Position
Bezeichnung
Erklärung
A
DC-Buchse
Anschluss des DC-Steckers
B
AC-Buchse
• Für Anschluss des AC-Kabels zur Verbindung von 2
Wechselrichtern
• Zur Verbindung des ersten Wechselrichters mit dem
Sunny Multigate
• Zum Stecken der Schutzkappe am letzten
Wechselrichter
Verplombung
In einigen Ländern muss die nicht benutzte AC-Buchse verplombt werden. Dazu müssen Sie
die Schutzkappe in die mittlere AC-Buchse stecken, da nur diese mit Ösen zur Verplombung
ausgestattet ist.
