5 Bedienung des Wechselrichters Sunny Island mit Sunny Remote Control SMA Solar Technology AG
24 SI30M-44M-60H-80H-BE-de-30 Betriebsanleitung
Status des Inselnetzes

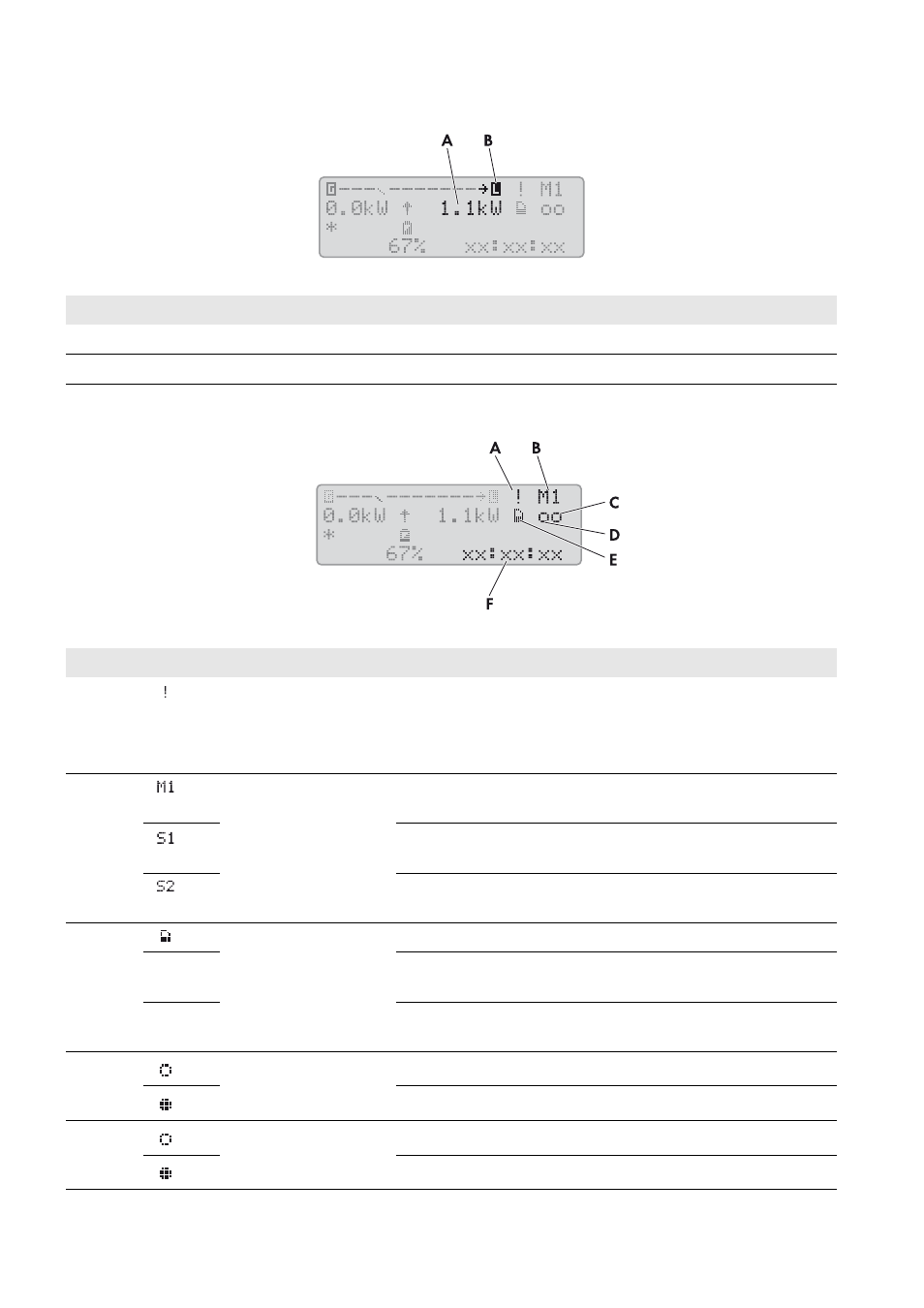

Abbildung 8: Status des Inselnetzes (Beispiel)
Status des Wechselrichters Sunny Island
Abbildung 9: Status des Wechselrichters Sunny Island (Beispiel)
Position Bezeichnung Erklärung
A Ausgangsleistung Ausgangsleistung des Wechselrichters Sunny Island in kW
B Verbraucher im Inselnetz Symbol für die Verbraucher im Inselnetz
Position Symbol Bezeichnung Erklärung
A Warnsymbol Symbol für Warnungen und Fehler, bei denen der Sunny Island in
Betrieb bleibt
Wenn dieses Symbol blinkt, Fehler oder Warnung quittieren (siehe
Kapitel 9.2, Seite 41).
B Gerätezuordnung Am Sunny Remote Control angeschlossener Sunny Island ist
Master.
Am Sunny Remote Control angeschlossener Sunny Island ist
Slave 1.
Am Sunny Remote Control angeschlossener Sunny Island ist
Slave 2.
C SD-Karte SD-Karte ist gesteckt.
Symbol
blinkt
Sunny Island greift auf SD-Karte zu.
Kein
Symbol
SD-Karte ist nicht gesteckt.
D Multifunktionsrelais 1 Das Multifunktionsrelais 1 ist abgefallen.
Das Multifunktionsrelais 1 ist angezogen.
E Multifunktionsrelais 2 Das Multifunktionsrelais 2 ist abgefallen.
Das Multifunktionsrelais 2 ist angezogen.
