3 Systembeschreibung und Hinweise
SMA Solar Technology AG
12
Multicluster-IS-de-10
Installation – Schnelleinstieg
3 Systembeschreibung und Hinweise
3.1 Aufbau eines Multicluster-Systems

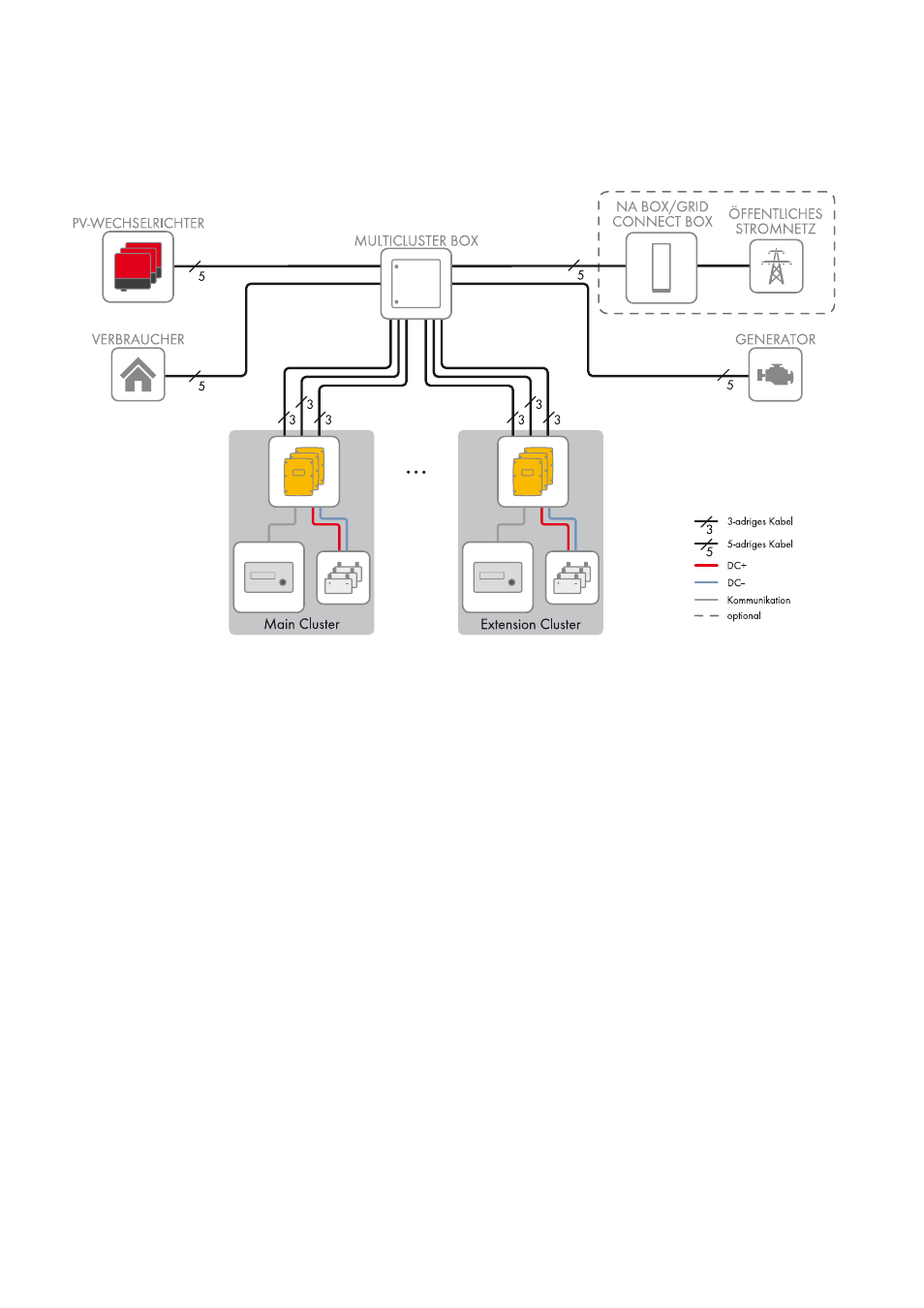

Abbildung 1: Prinzip eines Multicluster-Systems mit Multicluster Box und NA Box oder Grid Connect Box
Die Multicluster Box ist der AC-Hauptverteiler in einem Multicluster-System. Das Multicluster-System bildet ein
AC-Stromnetz und besteht aus mehreren dreiphasigen Clustern. Pro Cluster werden je 3 Wechselrichter Sunny Island
DC-seitig parallel verschaltet. Das Multicluster-System kann mit Inselnetz (als Inselnetzsystem) oder mit
Eigenverbrauchsoptimierung und Ersatzstromfunktion (als Ersatzstromsystem) realisiert werden.
Das Main Cluster ist das führende Cluster im Multicluster-System. Die Extension Cluster sind dem Main Cluster
untergeordnet.
Generatoren als externer Energiequellen dürfen Sie ausschließlich an die Multicluster Box anschließen. Um das
öffentliche Stromnetz an das Multicluster-System anzuschließen, muss eine NA Box oder eine Grid Connect Box installiert
werden.
3.2 Inselnetzsystem
3.2.1 Funktionsweise eines Inselnetzsystems
Multicluster-Systeme, die als Inselnetzsysteme realisiert sind, können autarke Stromnetze bilden, die mit der Energie aus
mehreren AC-Stromquellen im Inselnetz (z. B. PV-Wechselrichter), einem netzbildenden Generator und/oder
DC-Ladereglern (z. B. Sunny Island Charger) gespeist werden können. Der Wechselrichter Sunny Island bildet als
Spannungsquelle das Inselnetz. Der Wechselrichter Sunny Island regelt das Gleichgewicht zwischen eingespeister
Energie und verbrauchter Energie und verfügt über ein Batterie-, Generator- und Lastmanagement.
Batteriemanagement
Das Batteriemanagement des Wechselrichters Sunny Island baut auf einer exakten Ladezustandsbestimmung auf. Durch
die Kombination der 3 gängigsten Methoden der Ladezustandserfassung erreicht der Sunny Island eine
Messgenauigkeit von mehr als 95 %. Überladung und Tiefentladung der Batterie werden damit sicher verhindert.
