SMA Solar Technology AG Elektrischer Anschluss
Installationsanleitung 485PB-SB-NR-IDE101311 9

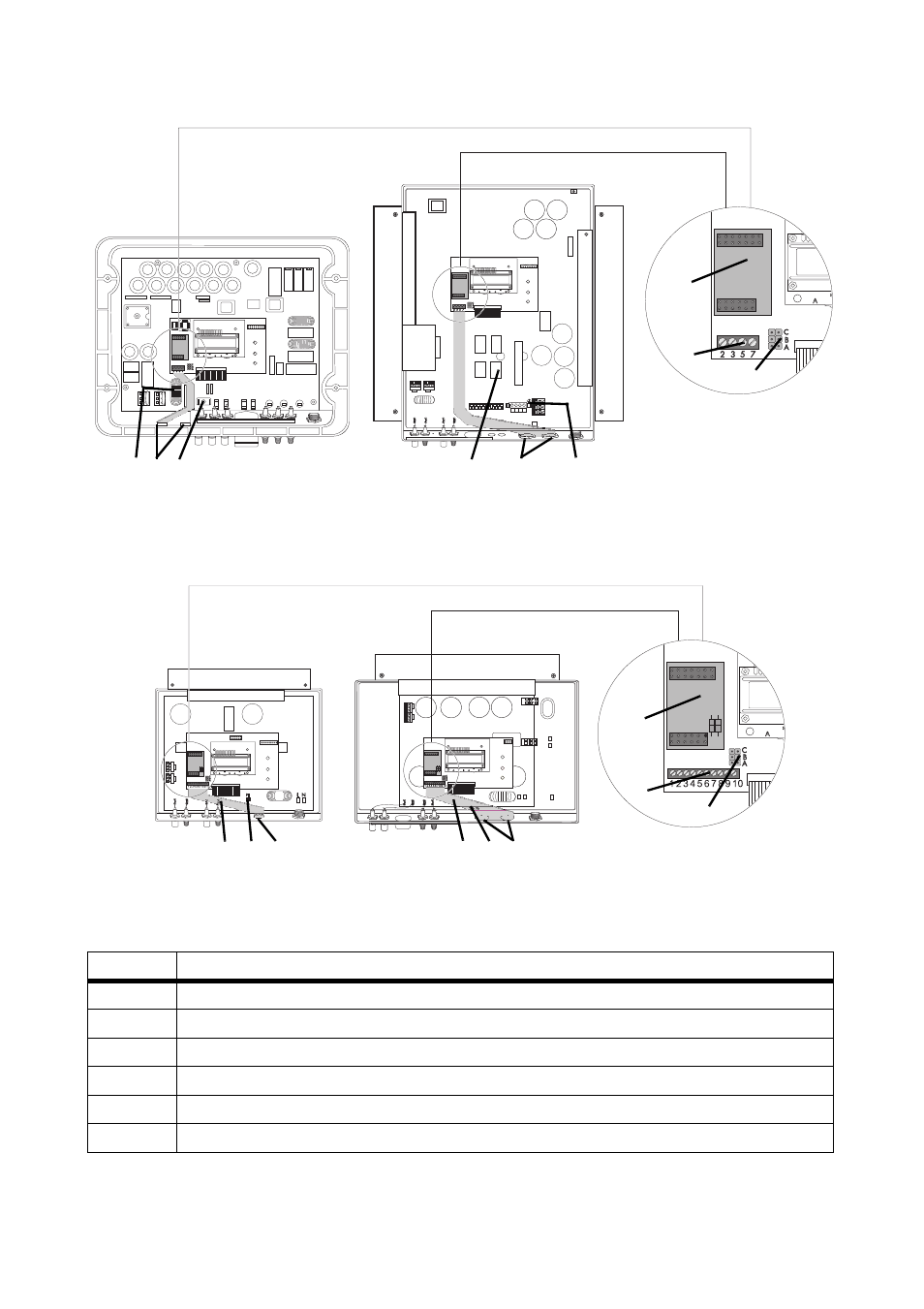

Bei einem Wechselrichter vom Typ: SWR
SB/WB 3300, SB/WB 3800 SB 3300TL(HC), SB 4200TL(HC), SB 5000TL(HC)(W)
SWR 700 SWR 1100 (E) (LV), SWR 1700 (E),
SWR 2000, SWR 2500, SWR 3000
Position Bezeichnung
A
Schnittstellen-Steckplatz
B Schraubklemmen zum Anschluss der Kommunikationsverkabelung
C Jumper-Steckplatz
D Kabelweg (graue Fläche)
E Gehäuseöffnungen an der Unterseite des Wechselrichters
F Steckzunge für PE
D E F D E F
A
B
C
D F E D F E
A
B
C
