SMA 485PB-NR - Handbuch (Seite 7)

SMA Technologie AG Nachrüstung der Kommunikationsschnittstellen
Kurzanleitung PB-NR-IXX073014 Seite 7
Kürzen Sie den beiliegenden Silikonschlauch auf die benötigte Länge (von der PG-
Verschraubung bis zur Schraubklemme am Piggy-Back).
Führen Sie die Adern der Kommunikationsleitung durch den Silikonschlauch!
Achtung: Um eine Personengefährdung bei einem Fehler im Gerät
zu vermeiden, verwenden Sie bei der Montage eines RS232 oder
RS485 Piggy-Backs den mitgelieferten Silikonschlauch.
+
+ + +
+ + -
- - -
- -
ENS1 ENS2 S15 S13 S11 S9 S7 S5 200V 150V
A
B C

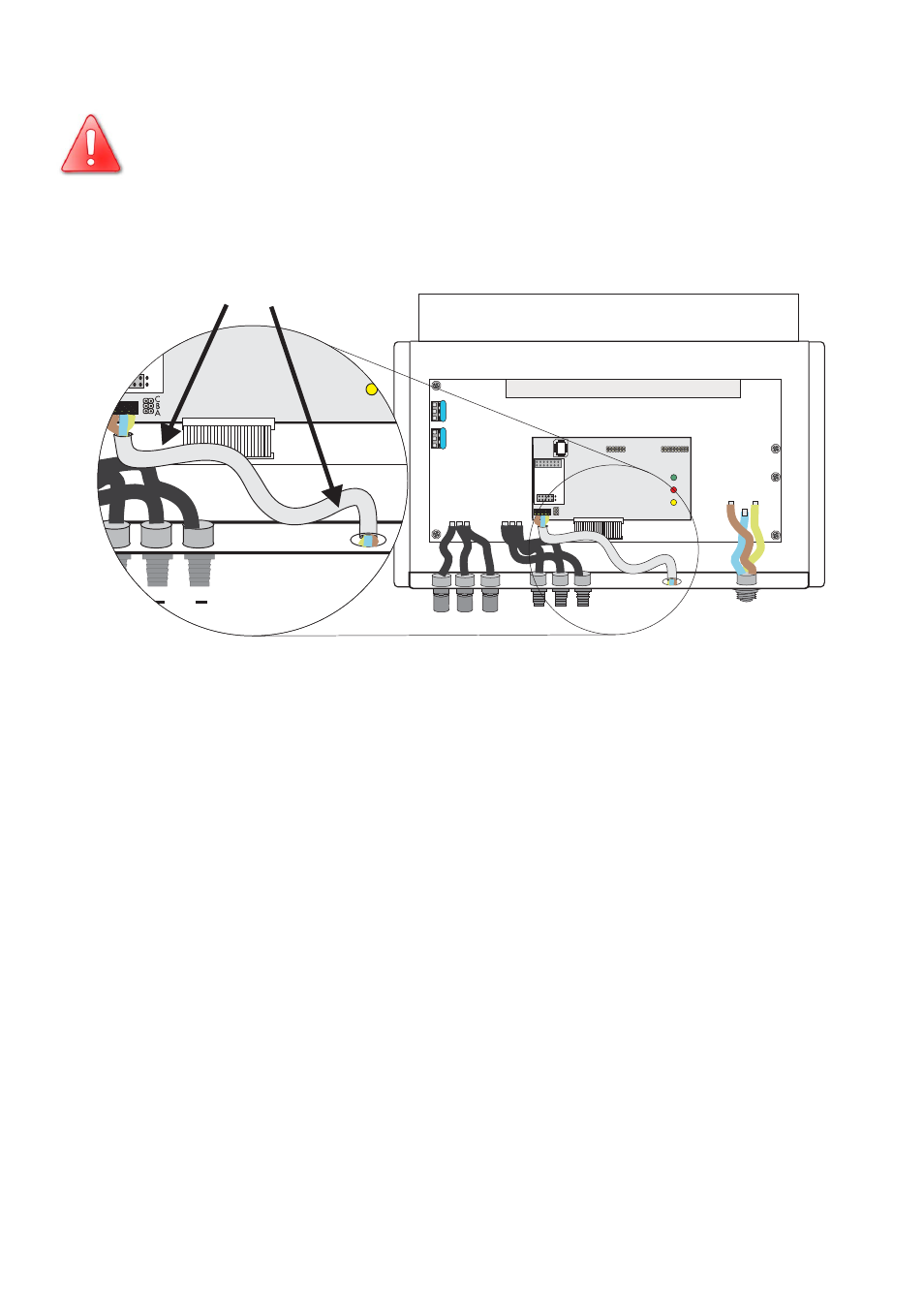

Der Silikonschlauch muss die
Datenleitung innerhalb des
Gehäuses vollständig umhüllen
