Seite 39
SMA Solar Technology AG
8 Inbetriebnahme
Installationsanleitung
TCS-JP-IA-de-10
39
8.2 Transformer Compact Station in Betrieb nehmen

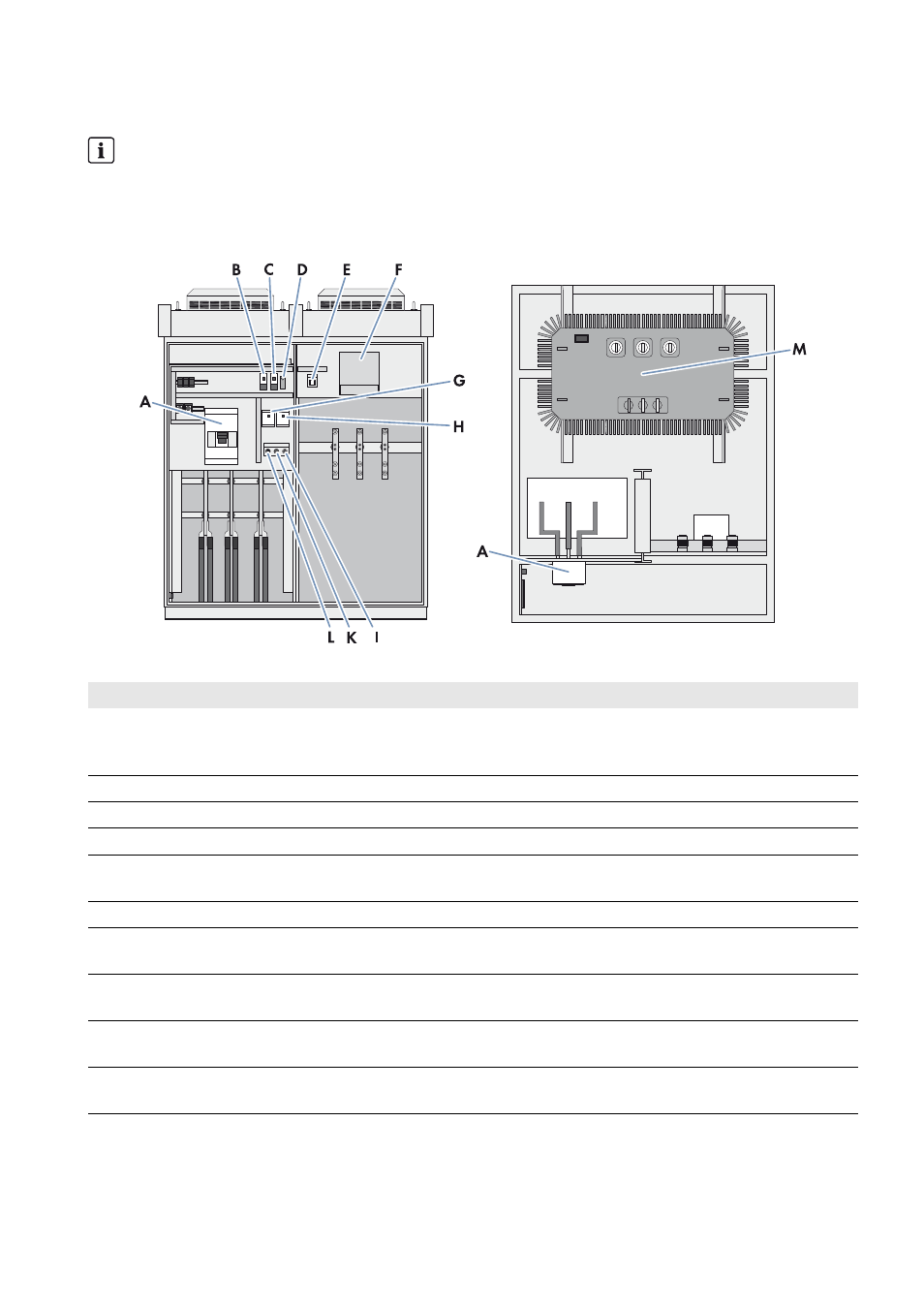

Abbildung 22: Aufbau der Transformer Compact Station (Frontansicht und Draufsicht)
Gewährleistungs- und Garantieansprüche
Gewährleistungs- und Garantieansprüche können nur dann geltend gemacht werden, wenn die Erstinbetriebnahme
seitens SMA Solar Technology AG durchgeführt wurde oder wenn das „Inbetriebnahmeprotokoll für Sunny Central
Anlagen“ vollständig ausgefüllt und unterschrieben bei SMA Solar Technology AG vorliegt.
Das Inbetriebnahmeprotokoll liegt dem Sunny Central bei.
Position Bezeichnung
Erklärung
A
Niederspannungsleistungsschalter
Verbindet die Transformer Compact Station mit dem Wechselrichter.
Durch den Niederspannungsleistungsschalter lässt sich die
Transformer Compact Station vom Wechselrichter trennen.
B
Schütz der Lüftersteuerung
50 Hz oder 60 Hz
C
Schütz der Lüftersteuerung
50 Hz oder 60 Hz
D
Thermostat
Einstellung des Temperaturbereichs für die Lüfter
E
Leuchtmelder Transformatoralarm
Dieser Leuchtmelder zeigt an, wenn die Temperatur des
Transformators 100 °C überschritten hat
F
Niederspannungstransformator
Transformator für die Versorgung der Stationslüfter
G
Leitungsschutzschalter für
Lüfterversorgung
Primärer Schutz des Niederspannungstransformators
H
Leitungsschutzschalter für
Lüfterversorgung
Sekundärer Schutz des Niederspannungstransformators
I
Drucktaster Reset Transformator
Warnung
Durch Betätigung dieses Tasters wird der Transformatoralarm
zurückgesetzt und der Leuchtmelder (E) erlischt
K
Drucktaster Transformatoralarm
Leuchtmeldertest
Mit Betätigung dieses Tasters kann die Funktionsfähigkeit des
Leuchtmelders (E) geprüft werden
