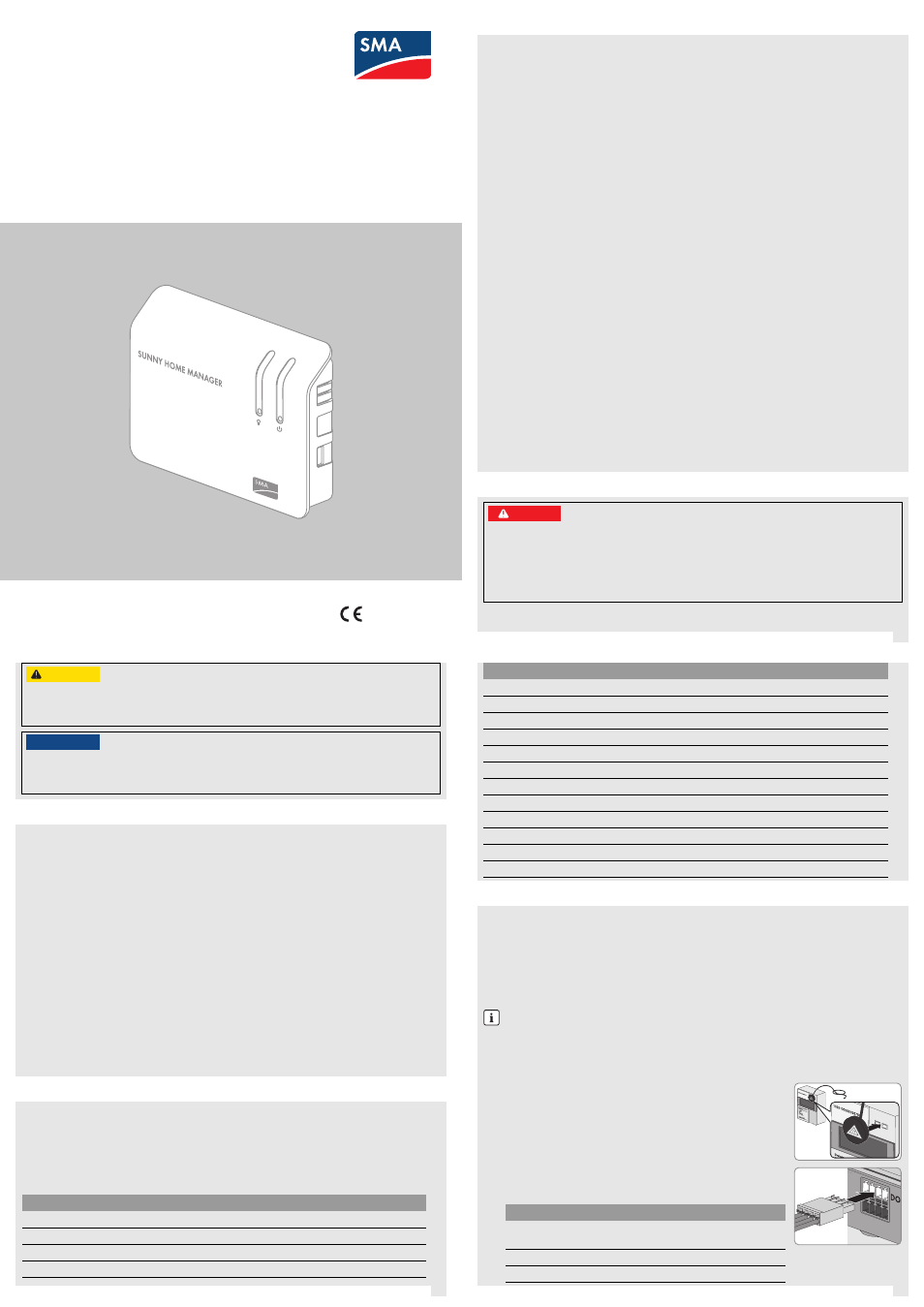

SMA SUNNY HOME MANAGER Quick Reference Guide - Handbuch

HoMan-IS-de-13 | Version 1.3 DEUTSCH
2
3 4
Gültigkeitsbereich
Dieses Dokument gilt für den Gerätetyp „HM-BT-10.GR2“ (Sunny Home Manager) ab Software-Paket 1.10.
Die aktuelle Version dieses Dokuments, passend zur aktuellen Software-Version der Produkte, finden Sie unter
www.SMA-Solar.com.
Zielgruppe
Dieses Dokument ist für Fachkräfte. Die in diesem Dokument beschriebenen Tätigkeiten dürfen nur mit
entsprechender Qualifikation durchgeführt werden. Die Fachkräfte müssen über folgende Qualifikationen
verfügen:
• Ausbildung für die Installation und Inbetriebnahme von elektrischen Geräten.
• Kenntnis der einschlägigen Normen und Richtlinien.
Bestimmungsgemäße Verwendung
Der Sunny Home Manager ist ein Gerät zur Überwachung von PV-Anlagen und zur Verbrauchersteuerung in
Haushalten mit PV-Anlage. Dabei hat der Sunny Home Manager im Wesentlichen folgende Aufgaben:
• Auslesen von Energiezählerdaten und Daten von SMA Geräten mit BLUETOOTH oder
Speedwire-Kommunikationsschnittstelle
• Senden der Daten an das Sunny Portal
• Unterstützung bei der Erhöhung der Eigenverbrauchsquote
• Begrenzung der Wirkleistungseinspeisung
Das Produkt ist ausschließlich für den Einsatz im Innenbereich geeignet.
Der Sunny Home Manager darf ausschließlich mit unterstützten Geräten verwendet werden (Auflistung der
unterstützten Geräte, siehe Installationsanleitung Sunny Home Manager auf der mitgelieferten CD). Aus
Sicherheitsgründen ist es untersagt, das Produkt zu verändern oder Bauteile einzubauen, die nicht ausdrücklich
von SMA Solar Technology AG für dieses Produkt empfohlen oder vertrieben werden.
Setzen Sie das Produkt ausschließlich nach den Angaben der beigefügten Dokumentation und gemäß der vor Ort
gültigen Normen und Richtlinien ein. Ein anderer Einsatz kann zu Sach- oder Personenschäden führen.
Den Sunny Home Manager nicht in Anlagen einsetzen, in denen sich eine Sunny WebBox befindet.
Die beigefügten Dokumentationen sind Bestandteil des Produkts. Die Dokumentationen müssen gelesen, beachtet
und jederzeit zugänglich aufbewahrt werden.
Konformitätserklärung
Hiermit erklärt SMA Solar Technology AG, dass sich das beschriebene Gerät/die beschriebenen Geräte in
Übereinstimmung mit den grundlegenden Anforderungen und den anderen relevanten Vorschriften der Richtlinie
1999/5/EG befindet/befinden. Die vollständige CE‑Konformitätserklärung finden Sie unter
www.SMA-Solar.com.
1 HINWEISE ZU DIESEM DOKUMENT
2 SICHERHEIT
(&'")3
Lebensgefahr durch Stromschlag
An den spannungsführenden Teilen des Steckernetzteils und des Hutschienennetzteils liegen lebensgefährliche
Spannungen an.
• Den Sunny Home Manager nur im Innenbereich und in trockener Umgebung verwenden und von
Flüssigkeiten fernhalten.
• Das Steckernetzteil nicht öffnen.
Für die Inbetriebnahme benötigen Sie folgende Teile aus der Verpackung:
☐ 1 x Sunny Home Manager
☐ 1 x Steckernetzteil
☐ 1 x Netzwerkkabel
☐ 2 x Schraube
☐ 2 x Dübel
☐ 6 x Aufkleber
☐ 3 x 4-poliger Stecker
Wenn Sie in Ihrer Sunny Home Manager-Anlage ein SMA Energy Meter verwenden, benötigen Sie zusätzlich
folgendes Material (nicht im Lieferumfang enthalten):
☐ 1 x Netzwerkkabel
Wenn Sie den Sunny Home Manager an einen Energiezähler mit S0-Schnittstelle anschließen, benötigen Sie
zusätzlich folgendes Material (nicht im Lieferumfang enthalten):
☐ Pro Energiezähler 1 x Kabel mit mindestens 2 Adern, Aderquerschnitt: 0,2 mm²...1,5 mm², maximale
Kabellänge: 30 m
Wenn Sie den Sunny Home Manager an einen Energiezähler mit D0-Schnittstelle anschließen, benötigen Sie
zusätzlich folgendes Zubehör (nicht im Lieferumfang enthalten):
☐ Pro Energiezähler 1 x Kabel mit optischem Auslesekopf und 4-poligem Stecker
1. Den Aufstellungsort des Sunny Home Managers ermitteln. Dabei die Anforderungen an den Montageort
beachten (siehe Installationsanleitung Sunny Home Managers auf der mitgelieferten CD).
2. Den Sunny Home Manager mit den Dübeln und Schrauben an der Wand montieren (Abstand der
Bohrlöcher: 58 mm).
3. Die Seriennummern aller SMA Geräte mit BLUETOOTH oder Speedwire-Schnittstelle notieren. Bei den SMA
Funksteckdosen zusätzlich den Verbraucher notieren, den Sie der jeweiligen SMA Funksteckdose zuordnen
möchten. Dadurch erleichtern Sie sich die Registrierung Ihrer Anlage im Sunny Portal.
7034*$)5
Verletzungsgefahr durch falsch verlegte Kabel
Falsch verlegte Kabel können Verletzungen durch Stolpern verursachen.
• Die Kabel so verlegen, dass niemand darauf treten oder darüber stolpern kann.
"$)56/(
Beschädigung des Sunny Home Managers durch eindringende Feuchtigkeit
Der Sunny Home Manager ist nicht spritzwassergeschützt.
• Den Sunny Home Manager nur im Innenbereich in trockener Umgebung verwenden.
3 BENÖTIGTES MATERIAL
4 VORBEREITEN
Gerät Seriennummer
SMA Energy Meter anschließen
• Das SMA Energy Meter und den Sunny Home Manager an den gleichen Router im lokalen Netzwerk
anschließen.
Energiezähler mit D0- Schnittstelle oder S0-Schnittstelle anschließen
Sie können an den Sunny Home Manager bis zu 3 Energiezähler mit S0-Schnittstelle oder D0-Schnittstelle
anschließen. Abhängig von der Schnittstelle des jeweiligen Energiezählers müssen Sie die Energiezähler
unterschiedlich an den Sunny Home Manager anschließen.
Energiezähler mit D0-Schnittstelle anschließen
1. Die Magnethalterung des Auslesekopfs auf die Frontseite des
Energiezählers oben rechts aufsetzen. Dabei müssen die
Infrarotschnittstellen am Auslesekopf und am Energiezähler genau
aufeinander liegen.
2. Den 4-poligen Stecker des Auslesekopfs an die Anschlussbuchse
anschließen, die dem jeweiligen Energiezähler zugeordnet ist. Dabei den
Stecker jeweils in die obere Pin-Reihe stecken:
5 ENERGIEZÄHLER ANSCHLIESSEN
Anforderungen an Energiezähler
Die Energiezähler müssen den Anforderungen entsprechen (siehe Installationsanleitung des Sunny
Home Managers auf der mitgelieferten CD). Eine Auflistung der empfohlenen Energiezähler finden Sie
unter www.SMA-Solar.com.
Energiezähler Anschlussbuchse
Netzbezugszähler, Zweirichtungszähler für
Netzeinspeisung und Netzbezug Meter 1
Netzeinspeisezähler Meter 2
PV-Erzeugungszähler Meter 3
Gerät Seriennummer
gentum des Messstellenbetreibers
Eigen tum d es M essste llenbe treibe rs
Schnelleinstieg zur Inbetriebnahme
SUNNY HOME MANAGER
