SMA Patch Panel Set - Handbuch (Seite 4)

SMA Solar Technology AG Patch Panel Set montieren
Montageanleitung PPS-MO-IDE114510 4/4
Keystone Jack mit Netzwerkkabel an Hutschiene montieren
Voraussetzung:
☐ Hutschiene ist montiert.
☐ Die Öffnung des Hutschienenadapters zeigt nach
oben.

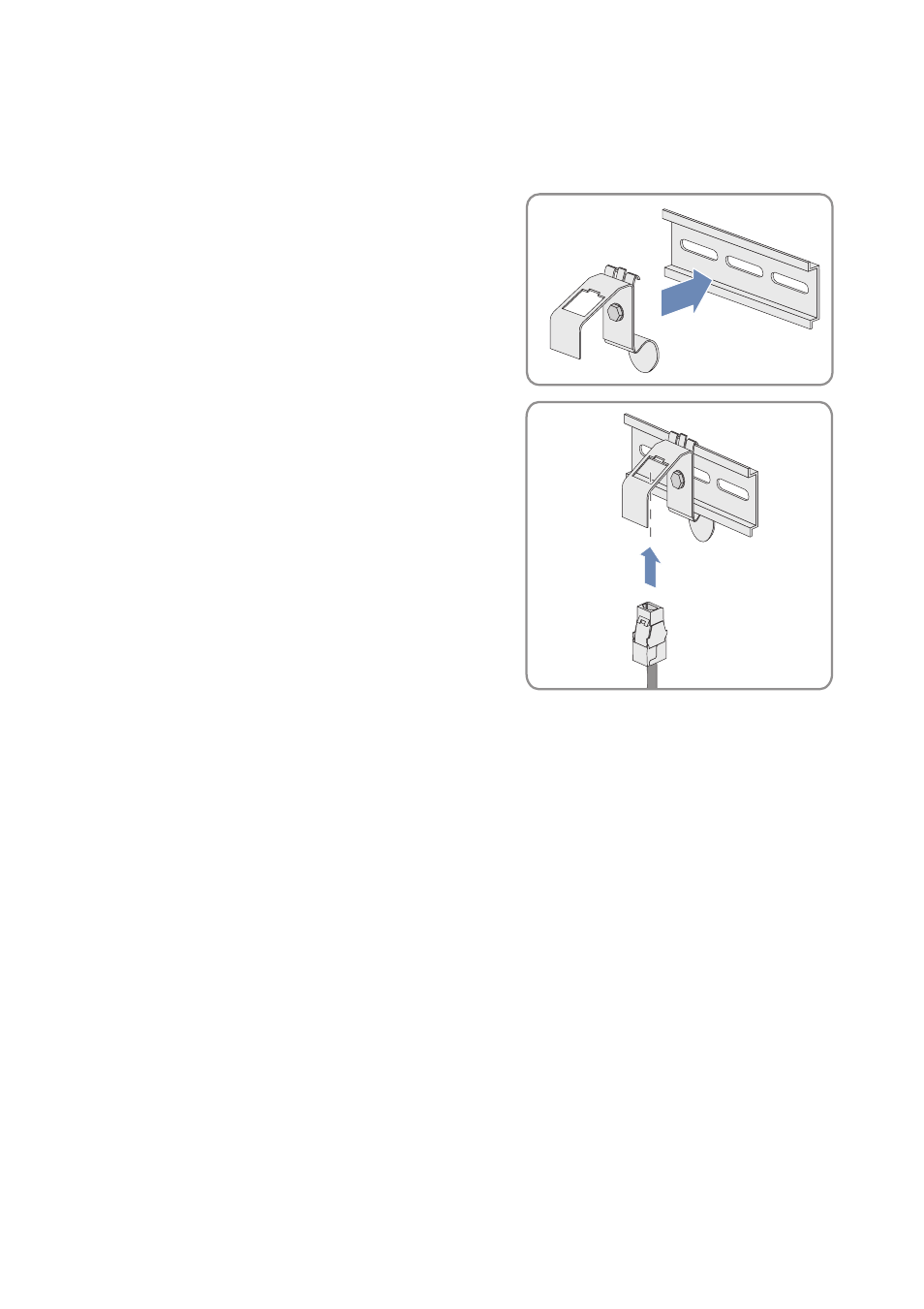

1. Den oberen Teil des Hutschienenadapters an
Hutschiene einhängen und den unteren Teil
andrücken.
☑ Der Hutschienenadapter rastet ein.
2. Keystone Jack von unten in die Öffnung des
Hutschienenadapters führen.
☑ Die Lasche des Keystone Jack rastet ein.
