6 Elektrischer Anschluss
SMA Solar Technology AG
20
BTREPOUT-IA-de-11
Installationsanleitung

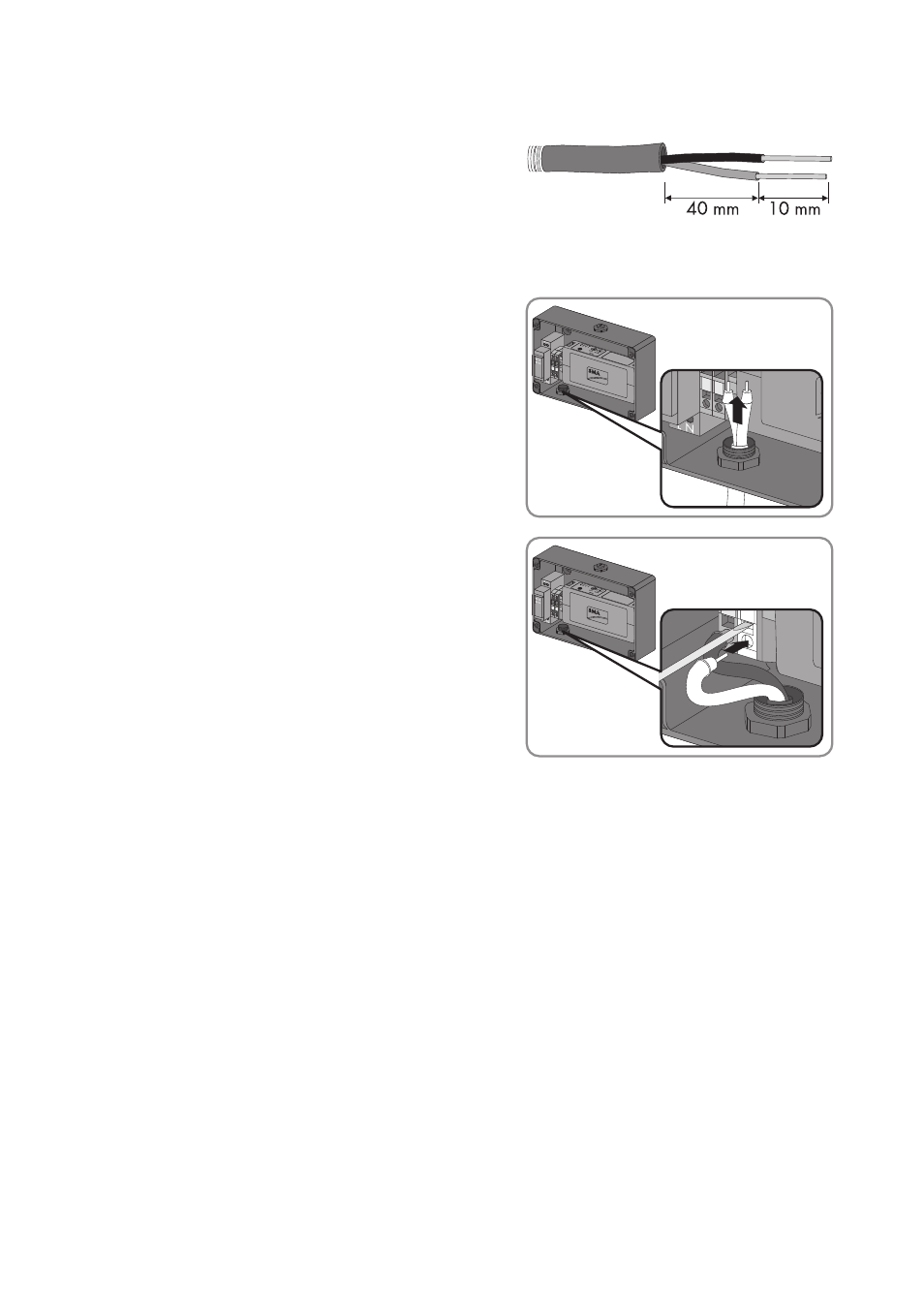

3. Das Kabel vorbereiten:
– 40 mm Kabelmantel auf Seite des
Bluetooth Repeater Outdoor entfernen.
– Nicht benötigte Adern bis zum Kabelmantel
kürzen.
– Adern ca. 10 mm abisolieren.
4. Das Kabel durch Mutter und Kabelverschraubung
in Gehäuse ziehen.
5. Das Kabel an Durchgangsklemme im
Gehäuseinneren anschließen:
– Klemme 1 und Klemme 2 der
Durchgangsklemme mit Schraubendreher
(2,5 mm) aufschieben.
– Leiter an Klemme 1 und Nichtleiter an Klemme
2 anschließen.
6. AC-Netz-Anschlussstelle über Trennvorrichtung vom AC-Netz trennen. Dadurch stellen Sie
sicher, dass AC-Netz-Anschluss-Stelle spannungsfrei ist.
7. Bluetooth Repeater Outdoor an Spannungsversorgung anschließen:
• Wenn ein Netzanschluss-Stecker verwendet wird, den Netzanschluss-Stecker in die
Steckdose stecken.
• Wenn kein Netzanschluss-Stecker verwendet wird, anderes Kabelende wie gewünscht an
Spannungsversorgung anschließen, z. B. über Kabelabzweigdose.
8. AC-Netz-Anschlussstelle über Trennvorrichtung wieder mit AC-Netz verbinden.
☑ LED DC OK des Hutschienennetzteils leuchtet grün und LED RDY des Bluetooth Repeater
Outdoor leuchtet grün.
✖ LED DC LO des Hutschienennetzteils ist aus oder leuchtet gelb und LED RDY ist aus oder
blinkt?
• Den Fehler beheben (siehe Kapitel 10.1 „Spannungsversorgung“, Seite 27).
