4 Montage
4.1 Windsensor auf Mast montieren
1. Montageplatz unter Berücksichtigung der
Anforderungen des Montageorts festlegen.

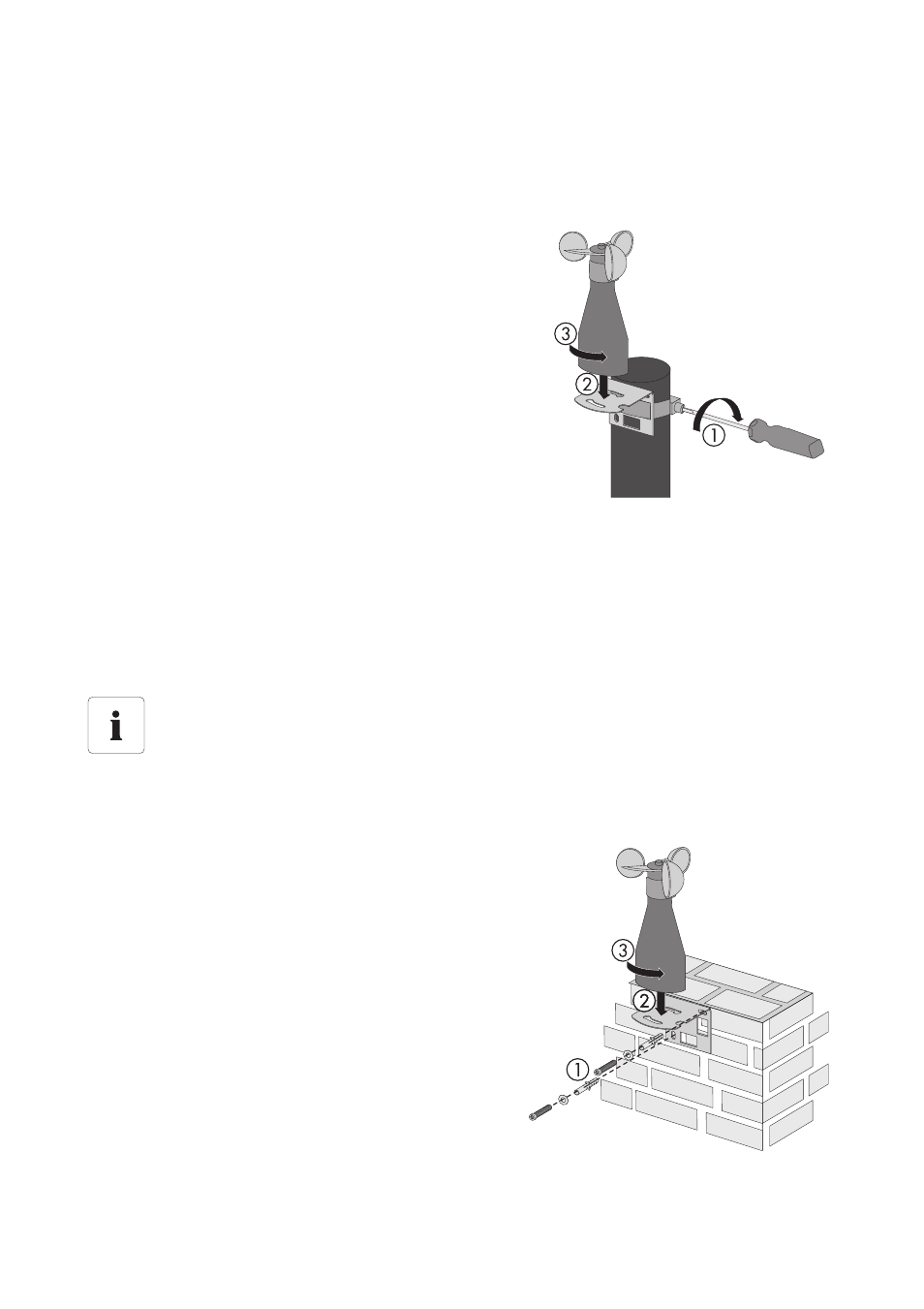

2. Montagewinkel mit der mitgelieferten Schelle am
oberen Ende vom Mast befestigen (siehe ➀ ).
3. Windsensor mit den Schrauben in die breiten
Aussparungen des Montagewinkels setzen
(siehe ➁ ) und den Windsensor bis zum Ende der
schmalen Aussparungen drehen (siehe ➂ ).
4. Schrauben unter dem Windsensor festdrehen.
5. Kabel mit Kabelbinder oder ähnlichem
Befestigungsmaterial eng anliegend am Mast
befestigen.
☑ Der Windsensor ist montiert.
4.2 Windsensor an Wand montieren
4.2.1 Wandmontage mit Montagewinkel
1. Montageplatz unter Berücksichtigung der
Anforderungen des Montageorts festlegen.
2. Montagewinkel mit Schrauben und Dübeln am
seitlichen Ende einer Wand anbringen (siehe ➀ ).
3. Windsensor mit den Schrauben in die breiten
Aussparungen des Montagewinkels setzen
(siehe ➁ ) und Windsensor bis zum Ende der
schmalen Aussparungen drehen (siehe ➂ ).
4. Schrauben unter dem Windsensor fest drehen.
5. Kabel an der Wand verlegen.
☑ Der Windsensor ist montiert.
Bei direkter Montage des Windsensors an der Wand können Luftverwirbelungen auftreten,
die die Messgenauigkeit verringern.
Wir empfehlen eine Wandmontage mit Wandhalterung (siehe Kapitel
4.2.2 „Wandmontage mit Wandhalterung“ (Seite 9)). Die Wandhalterung vergrößert den
Abstand zur Wand und verhindert Luftverwirbelungen. Die Messgenauigkeit wird erhöht.
