SMA Solar Technology AG Sicherheit
Installationsanleitung SB12-17-IA-de-52 11
2.3 Erklärung der Symbole
In diesem Kapitel finden Sie eine Erklärung aller Symbole, die sich auf dem Wechselrichter und auf
dem Typenschild befinden.
2.3.1 Symbole am Wechselrichter
Erdung des PV-Generators
Beachten Sie die örtlichen Vorschriften für die Erdung der Module und des PV-Generators.
SMA Solar Technology AG empfiehlt, das Generatorgestell und andere elektrisch leitende
Flächen durchgängig leitend zu verbinden und zu erden, um einen möglichst hohen Schutz
für die Anlage und für Personen zu erhalten.

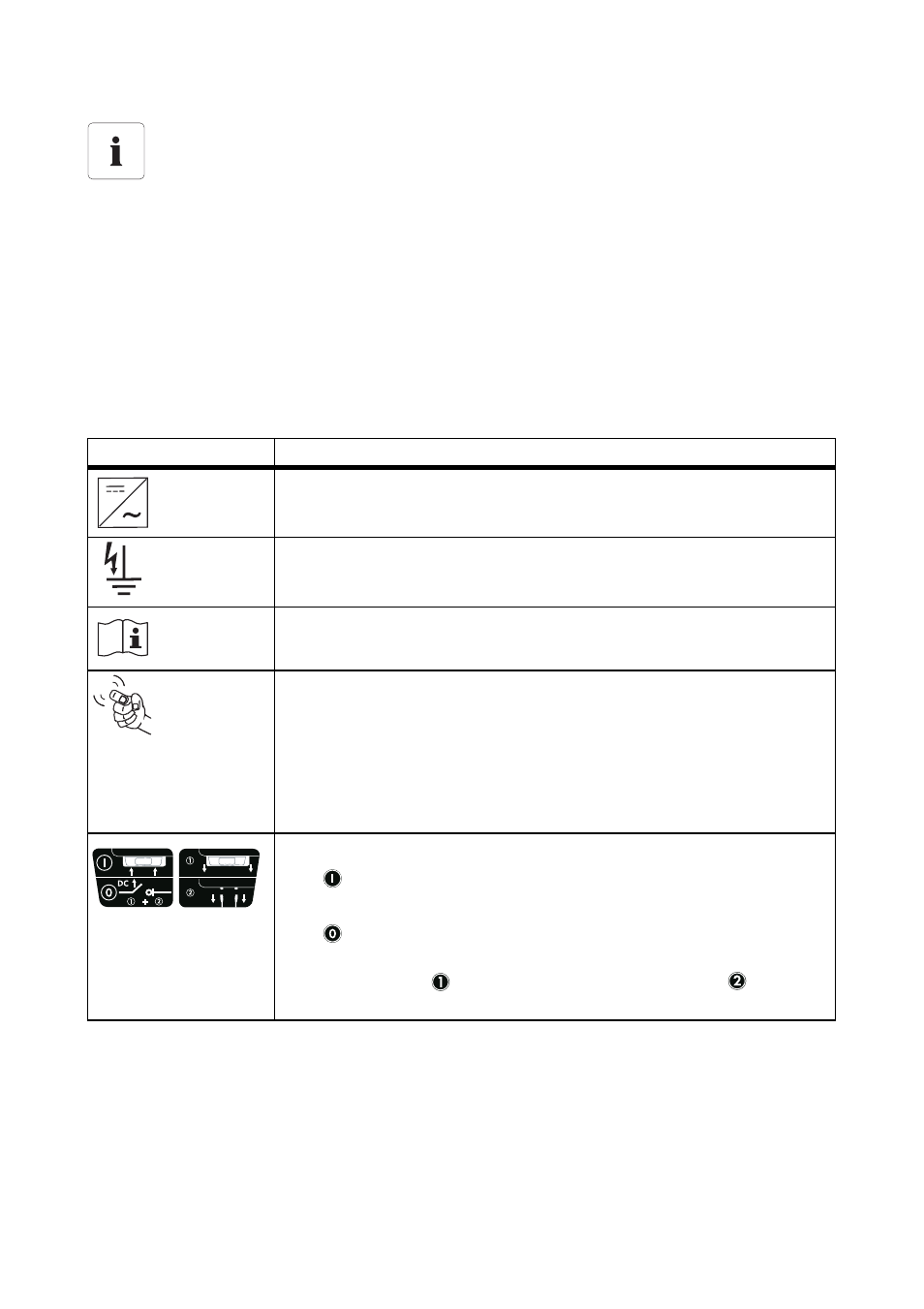

Symbol Erklärung
Betriebsanzeige.
Zeigt den Betriebszustand des Wechselrichters an.
Erdschluss oder Varistor defekt.
Lesen Sie das Kapitel 9.3 „Rote LED leuchtet dauerhaft“ (Seite 55).
Fehler oder Störung.
Lesen Sie das Kapitel 9 „Fehlersuche“ (Seite 51).
Durch Klopfen können Sie das Display bedienen:
• 1 Mal klopfen: Die Hintergrundbeleuchtung schaltet ein oder das
Display schaltet eine Anzeige weiter.
• 2 Mal nacheinander klopfen: Der Wechselrichter zeigt die Display-
Meldungen der Initialisierungsphase erneut an (siehe Kapitel
6.2 „Display-Meldungen während der Initialisierung“ (Seite 38)).
DC-Lasttrenner Electronic Solar Switch (ESS).
• Wenn der Electronic Solar Switch steckt, dann ist der
DC‑Stromkreis geschlossen.
• Um den DC-Stromkreis zu unterbrechen und den Wechselrichter
sicher unter Last zu trennen, müssen Sie zuerst den Electronic Solar
Switch ziehen und danach alle DC-Steckverbinder abziehen,
wie in Kapitel 7.2 „Wechselrichter öffnen“ (Seite 44) beschrieben.
