SMA Solar Technology AG Elektrischer Anschluss
Installationsanleitung SB25-30TLST-21-IA-de-13 41
6.4.4 PV-Generator (DC) anschließen

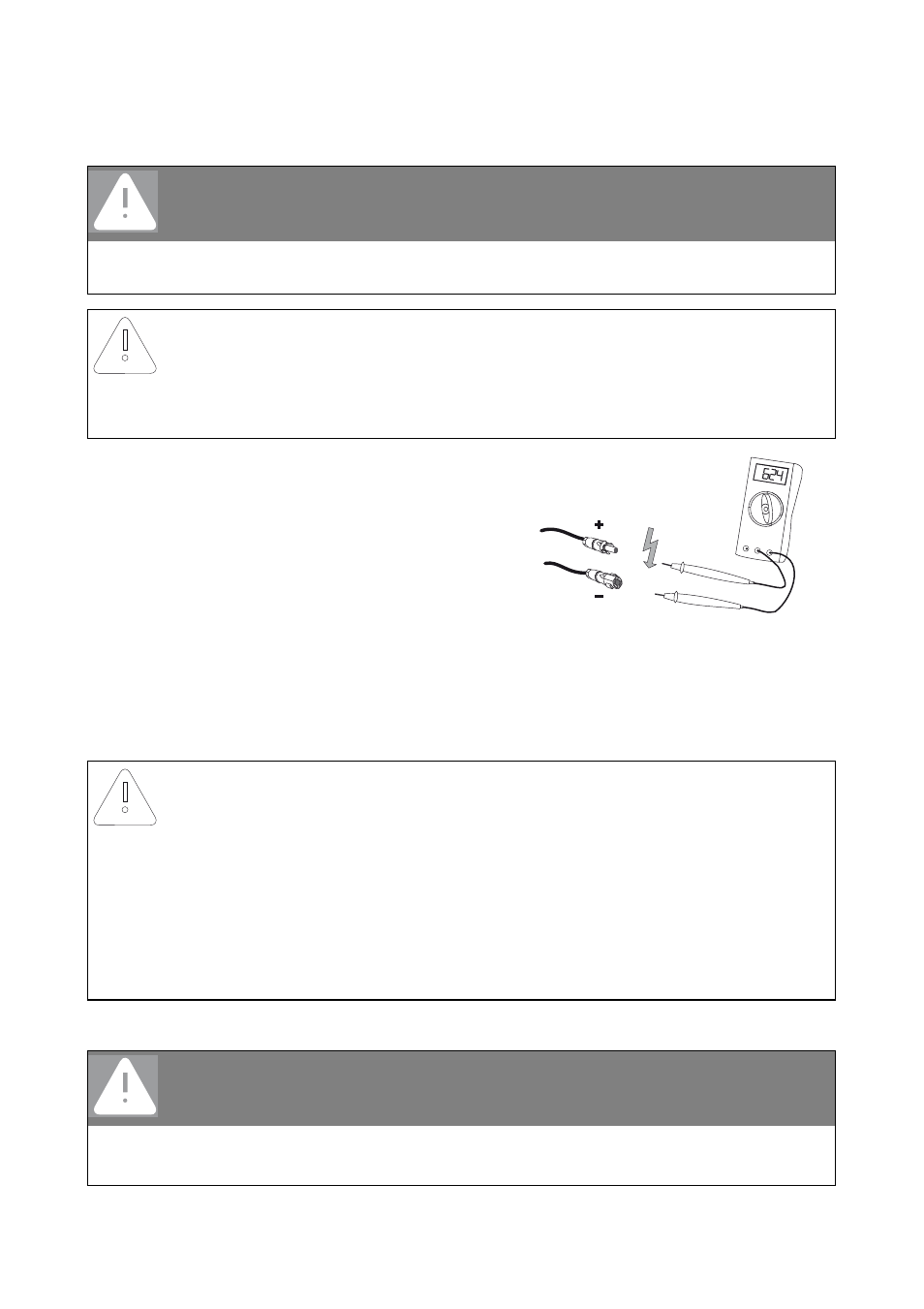

1. Anschlusskabel der PV-Module auf richtige
Polarität und Einhaltung der maximalen
Eingangsspannung des Wechselrichters prüfen.
Bei einer Umgebungstemperatur über 10 °C sollte
die Leerlaufspannung der PV-Module nicht mehr als
90 % der maximalen Eingangsspannung des
Wechselrichters betragen. Prüfen Sie andernfalls
die Anlagenauslegung und die Verschaltung der
PV-Module. Bei niedrigeren
Umgebungstemperaturen kann die maximale
Eingangsspannung des Wechselrichters sonst
überschritten werden.
2. Strings auf Erdschluss prüfen (siehe Kapitel 11.5 „PV-Generator auf Erdschluss prüfen“).
GEFAHR!
Lebensgefahr durch hohe Spannungen im Wechselrichter!
• Vor Anschluss des PV-Generators sicherstellen, dass der Leitungsschutzschalter
ausgeschaltet und gegen Wiedereinschalten gesichert ist.
ACHTUNG!
Zerstörung des Messgeräts durch zu hohe Spannungen!
• Nur Messgeräte mit einem DC-Eingangsspannungsbereich bis mindestens 1 000 V
einsetzen.
ACHTUNG!
Zerstörung des Wechselrichters durch Überspannung!
Überschreitet die Spannung der PV-Module die maximale Eingangsspannung des
Wechselrichters, so kann dieser durch Überspannung zerstört werden. Alle
Gewährleistungsansprüche erlöschen.
• Keine Strings mit einer höheren Leerlaufspannung als die maximale
Eingangsspannung des Wechselrichters an den Wechselrichter anschließen.
• Anlagenauslegung prüfen.
GEFAHR!
Lebensgefahr durch Stromschlag!
• Keine Strings anschließen, in denen ein Erdschluss vorliegt.
• Vor Anschließen der DC-Kabel den Erdschluss im jeweiligen String beseitigen.
