4.1 Gerätebeschreibung

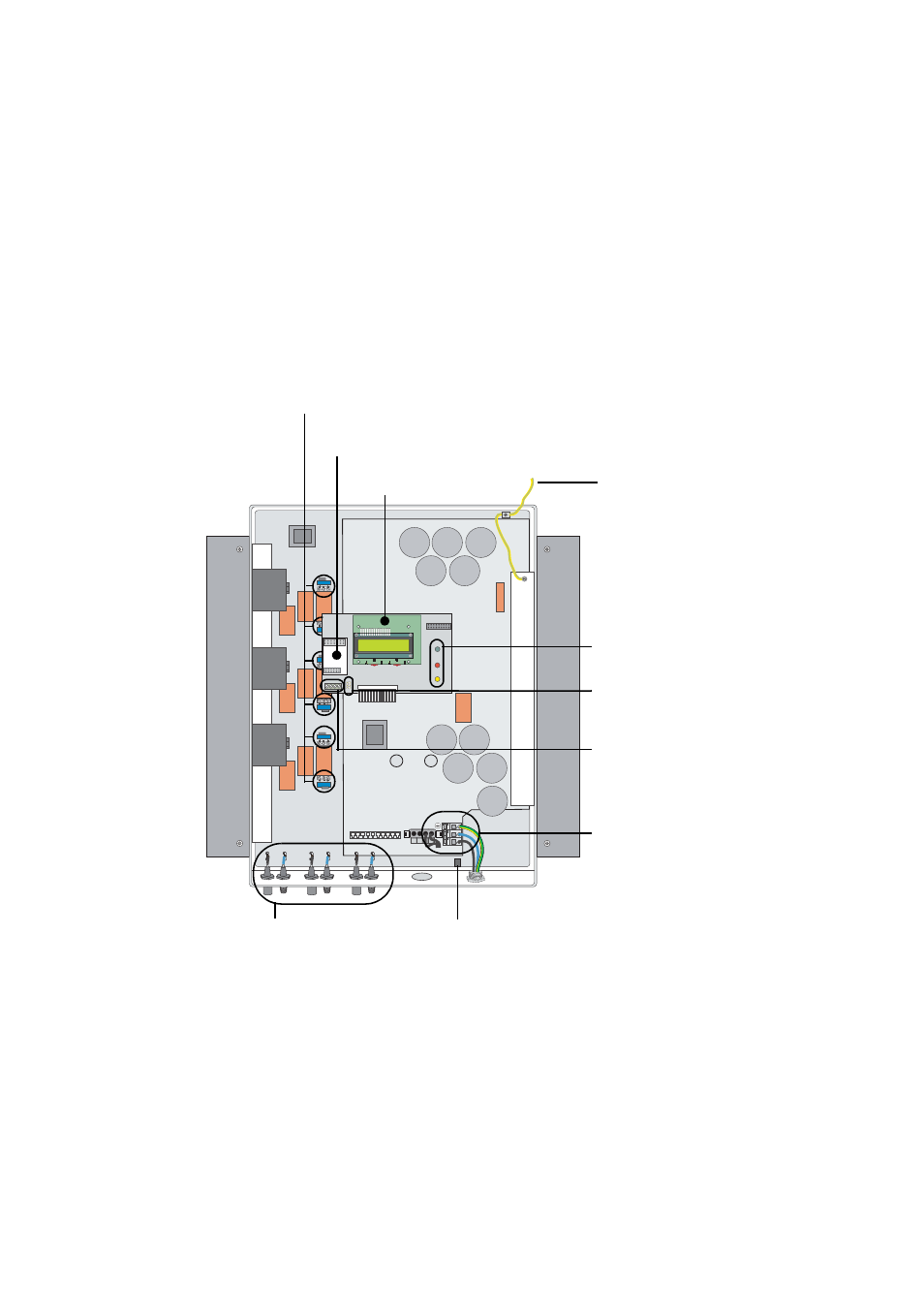

Im folgenden Übersichtsbild sind die unterschiedlichen Komponenten und Anschlussbe-
reiche des geöffneten Sunny Boy SB 5000TL Multi-String schematisch dargestellt:
Varistoren, Kapitel 10
Steckplatz für Kommunikation (RS232, RS485,
NLM Piggy-Back, Funk), Kapitel 12
Sunny Display
LEDs zur Betriebszu-
standsanzeige
Jumper für die
Kommunikation
PV-Eingangsklemmen
(DC), Kapitel 6.2.2
PE-Anschlusskabel
für den Deckel
Kommunikations-
anschluss
Flachstecker für die Erdung des
Kabelschirms bei RS232 und
RS485 Kommunikation
Anschlussklemmen
(AC), Kapitel 6.2.1
