SMA Solar Technology AG Fehlersuche
Installationsanleitung SB25-30-IA-de-51 59
9.3.1 PV-Generator auf Erdschluss prüfen
1. Den Wechselrichter AC- und DC-seitig trennen, wie in Kapitel 7.2 „Wechselrichter öffnen“
(Seite 46) beschrieben.

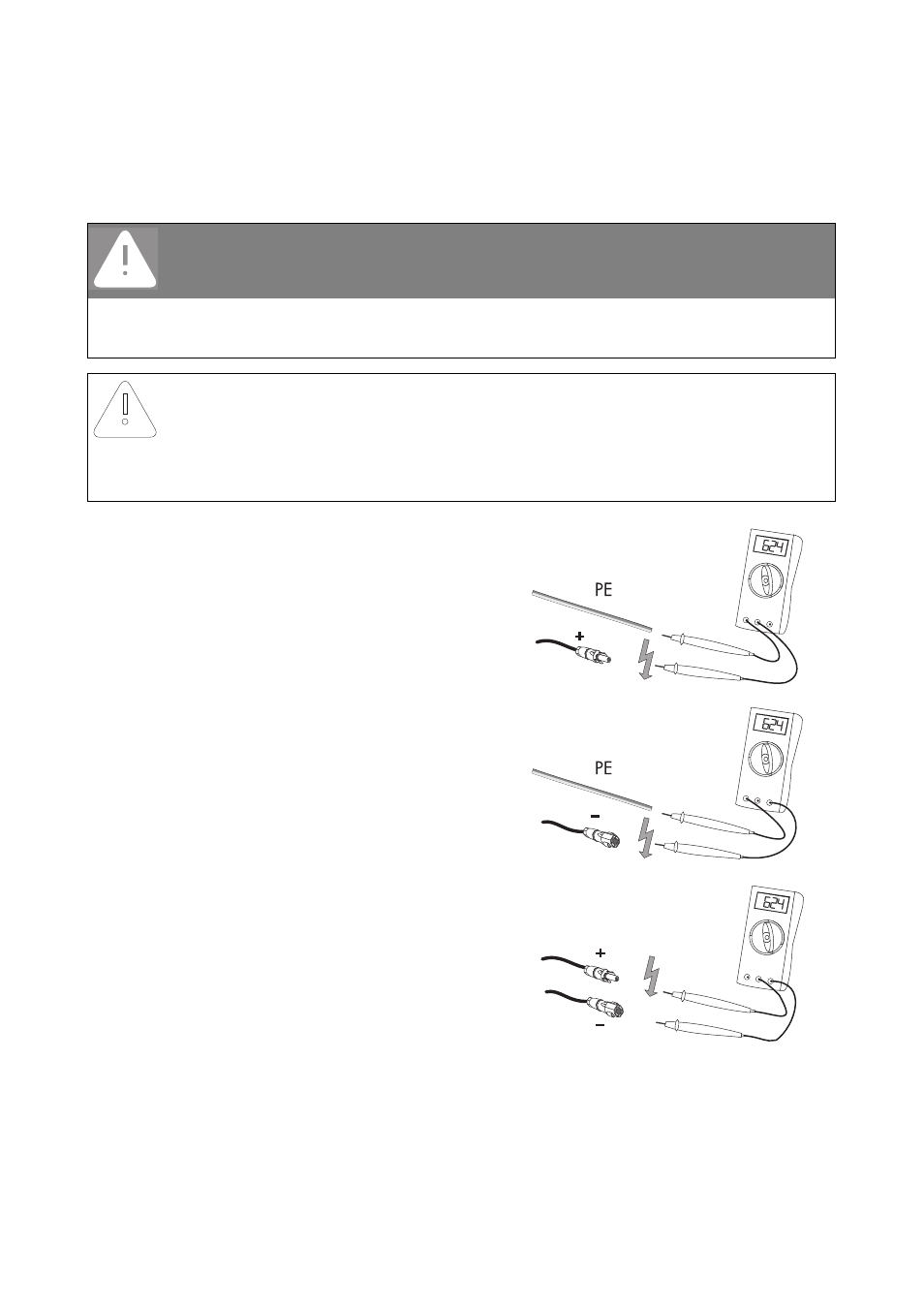

2. Spannungen zwischen Pluspol jedes Strings und
dem Erdpotenzial (PE) messen.
3. Spannungen zwischen Minuspol jedes Strings und
dem Erdpotenzial (PE) messen.
4. Spannungen zwischen Plus- und Minuspol jedes
Strings messen.
☑ Wenn die gemessenen Spannungen stabil sind und die Summe der Spannungen von Pluspol
gegen Erdpotenzial und Minuspol gegen Erdpotenzial eines Strings annähernd der
Spannung zwischen Plus- und Minuspol entspricht, dann liegt ein Erdschluss vor.
GEFAHR!
Lebensgefahr durch Stromschlag!
• Leitungen des PV-Generators nur an der Isolierung anfassen.
• Keine Strings mit Erdschluss an den Wechselrichter anschließen.
ACHTUNG!
Zerstörung des Messgeräts durch zu hohe Spannungen!
• Nur Messgeräte mit einem DC-Eingangsspannungsbereich bis mindestens 1 000 V
einsetzen.
