SMA Solar Technology AG 10 Kabelanschluss im Anschluss‑Schrank
Installationsanleitung SCxxxHE-20-IA-IDE111210 51
10.4.6 Transformatorschutz anschließen
Der Wechselrichter verfügt über einen Anschluss für die Transformatorüberwachung des
Mittelspannungstransformators, der den Wechselrichter im Fehlerfall sofort abschaltet. Für die
Nutzung der Transformatorüberwachung muss eine externe Spannungsversorgung mit
230 V/50 Hz bereitgestellt werden.
1. Das Kabel des Transformatorschutzes in den Anschluss-Schrank einführen (siehe Kapitel 10.3).
2. Das Kabel gemäß Schaltplan anschließen (siehe Kapitel 10.4.1).
3. Den Schirmbügel von der Schiene abnehmen.

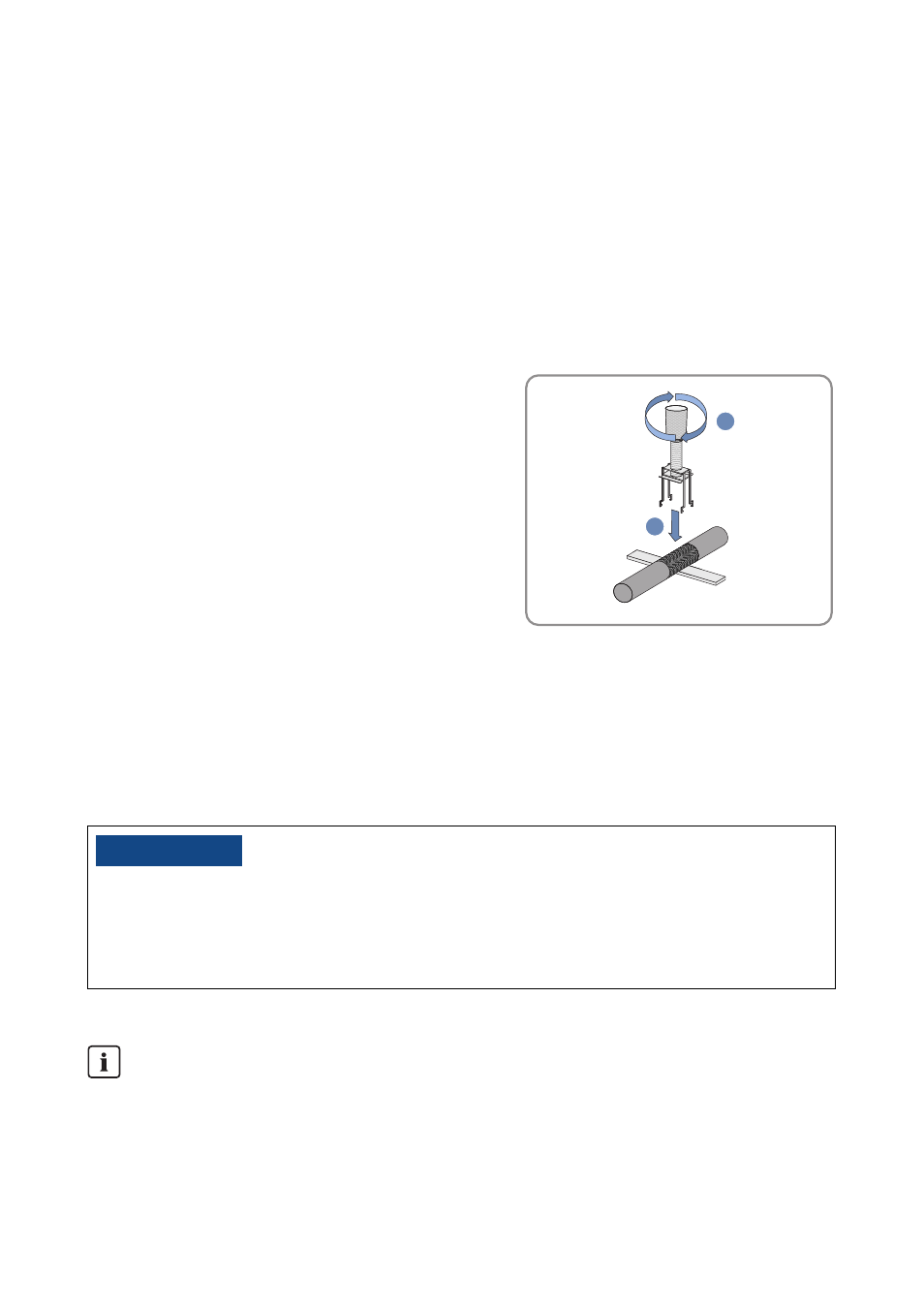

4. Den Schirmklemmbügel aufsetzen, bis er einrastet,
und handfest anziehen.
5. Das Kabel mit einem Kabelbinder an der Kabelabfangschiene befestigen. Damit sichern Sie das
Kabel gegen Abziehen.
10.4.7 Externe Spannungsversorgung anschließen
Mit der externen Spannungsversorgung bezieht der Wechselrichter Strom für die Eigenversorgung.
Anforderung an die externe Spannungsversorgung:
• Externe, dreiphasige Hilfsversorgungsspannung von je 230 V (3/N/PE)
"$)56/(
Beschädigung des Wechselrichters durch unsachgemäßen Anschluss der
Eigenversorgung
• Neutralleiter N anschließen.
• Sternpunkt des Eigenversorgungstransformators erden.
Leitungsschutzschalter zwischen externer Spannungsversorgung und
dem Wechselrichter
Im Wechselrichter ist ein Leitungsschutzschalter mit einem Bemessungsstrom von 16 A und mit
B‑Charakteristik vorhanden.
• Selektiven Leitungsschutzschalter zur Absicherung des Kabels zum Wechselrichter
vorsehen.
