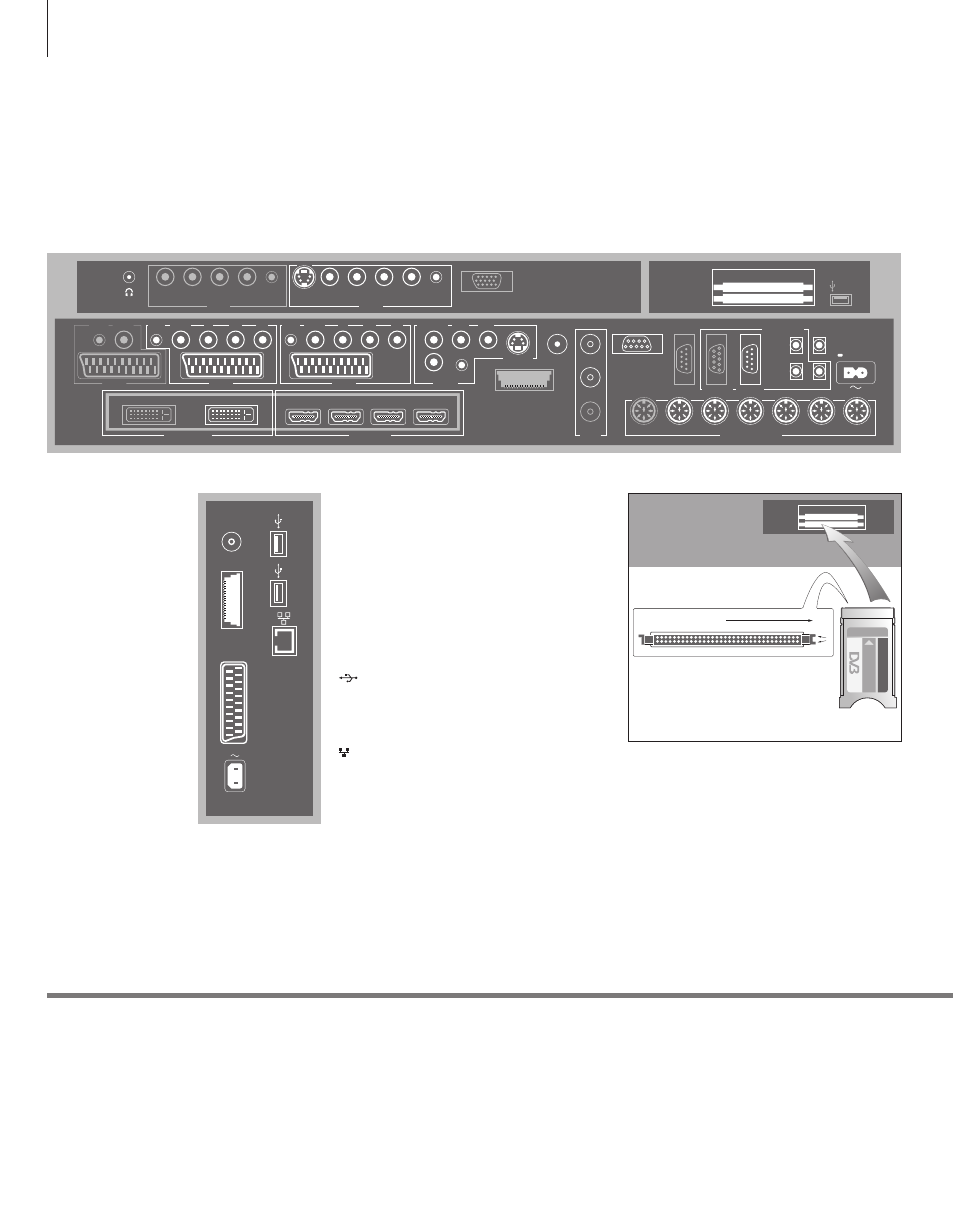

Anschlussfelder
Sämtliche Geräte, die Sie am Hauptanschlussfeld anschließen, müssen im Menü
„ANSCHLÜSSE“ registriert werden (siehe S. 47).
Das CA-Modul hat auf einer Seite eine
hervorstehende Kante, auf der anderen Seite zwei.
Die Seite mit zwei Kanten sollte nach rechts zeigen.
Wenn Sie eine Karte einsetzen, sollte der goldene
Chip nach oben zeigen.
HDMI-Quelle Sie können gleichzeitig zwei HDMI-Quellen ansehen, wenn eine der Quellen an
der Buchse HDMI A bzw. HDMI B und die andere Quelle an der Buchse HDMI C
bzw. HDMI D angeschlossen ist.
1
* Schließen Sie das Gerät nur an ein Local Area
Network (LAN) an, das sich ausschließlich auf den
Bereich Ihrer Wohnung bzw. Ihres Hauses
beschränkt.
Nützliche Hinweise
TV
Eingang für Außenantenne/analoges Kabelnetz
ML
Für ein kompatibles Bang & Olufsen Audiosystem;
nur verfügbar, wenn das TV-Gerät einen
BeoMaster enthält
AUX
21-polige Buchse für das externe Kopieren auf
zusätzliche Videogeräte
USB
Zum Anschließen USB-fähiger Geräte; nur
verfügbar, wenn das TV-Gerät einen BeoMaster
enthält
Ethernet*
1
Buchse für die Internetverbindung; nur verfügbar,
wenn das TV-Gerät einen BeoMaster enthält
~ – Netzanschluss
Netzanschluss
SMARTCARD
PCMCIA
POWER LINK
CONTROL
CENTRE 1
CINEMA
MONITOR
SMARTCARD
PCMCIA
IR IN
DTV DATA
MASTER LINK
1(SUB)
1
2
3
2
3
4
TTL
5
6
ANT
HDMI IN
DVI-D OUT
AV 4
AV 3
RS232
IR IN
CTRL
SPDIF
VIDEO IN
L IN
R IN
IR 1+2
LINK TV
S VIDEO
Y
SPDIF
CTRL
Pb
Pr
AV 2
AV 5
AV 1
Y
SPDIF
DISPLAY 1
CTRL
SPDIF
CTRL
Pb
Pr
R IN
L IN
VIDEO
IN
SPDIF
CTRL
DISPLAY 2
A
B
C
D
AV 6
R IN
L IN
VIDEO
IN
SPDIF
CTRL
VGA
S VIDEO
ML
AUX
TV
