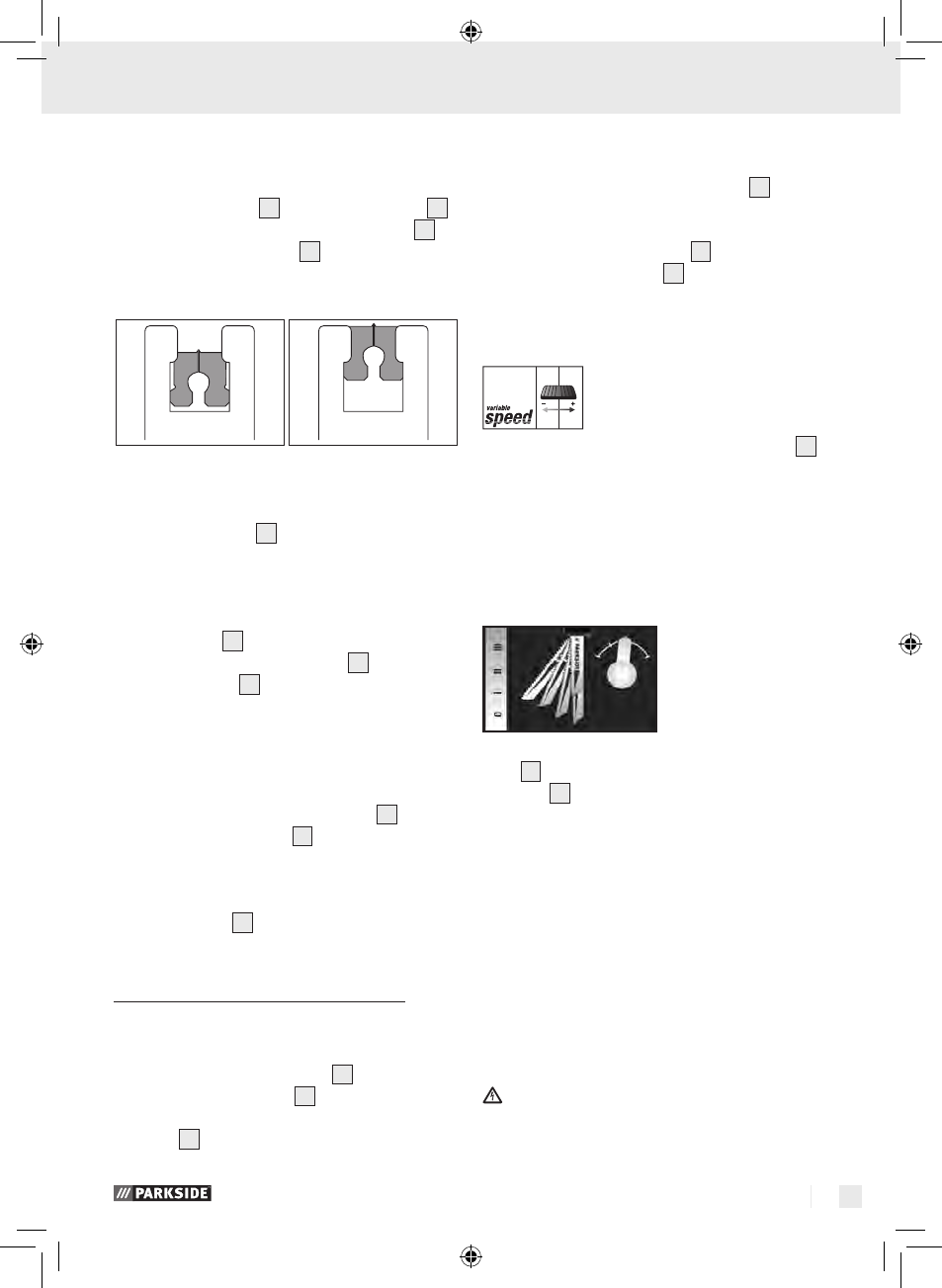

31 IT/CH
Messa in esercizio / Esercizio dell‘apparecchio
Q
Montaggio della protezione
da trucioli staccati
j Estrarre il pattino 10 dalla piastra di base 9 .
j Inserire la protezione da trucioli staccati 16 da
sotto la piastra di base 9 e spingerla nelle
cave previste per essa. La protezione da trucio-
li può impedire il distacco della superficie.
Q
Montaggio del finecorsa parallelo
Il finecorsa parallelo 19 può essere fissato a scelta
sulla destra oppure la sinistra dell’apparecchio
(vedi Fig. A).
j
Allentare le due viti dell’apertura di
inserimento 15 .
j Spingere il finecorsa parallelo 15 nell’apertura
di inserimento 19 e determinare la distanza.
j Serrare nuovamente le due viti alettate.
Q
Collegare l’aspirazione trucioli
j Inserire il manicotto di aspirazione 7 nel
canale di aspirazione 8 fino a quando si
sente che il manicotto si è incastrato.
j
Collegare il dispositivo omologato per l’aspira-
zione di polveri e trucioli al manicotto per
l’aspirazione
7 (vedi Fig. C).
Q
Esercizio dell‘apparecchio
Q
Regolare l’angolo di taglio
j
Allentare la vite di fissaggio 11 con la chiave
ad esagono incassato 20 .
j
Regolare l’angolo di taglio sulla piastra di
base 9 mediante le marcature punzonate
0° / 15° / 30° / 45° (sinistra / destra). A questi
valori corrispondono le cavità per la regolazio-
ne dell’angolo del taglio. L’alloggiamento
possiede una spina d arretramento
21 o (vedi
Fig. B), la quale deve innestarsi nella cavità
corrispondente.
j Serrare la vite di fissaggio 11 con la chiave
ad esagono incassato 20 .
Q
Regolazione del numero di colpi
j Portare la rotella selezione del numero di giri 4
sul numero di colpi desiderato.
j Rilevare la regolazione ottimale sempre prima,
eseguendo una prova pratica.
Q
Regolazione del sollevamento
oscillante
E’ possibile regolare il movimento oscillante della
lama
12 operando sull’interruttore del sollevamento
oscillante 14 . Senza il sollevamento oscillante
(Posizione “0”) si ottengono angoli di taglio molto
fini e puliti. Se si lavorano pezzi fini, spegnere il
sollevamento oscillante.
Con sollevamento oscillante attivato (Posizione
1 – 3) si ottiene un procedimento di lavoro sempre
più veloce.
j Rilevare la regolazione ottimale sempre prima,
eseguendo una prova pratica.
Q
Accensione / Spegnimento
PERICOLO! Prima di collegare l’apparecchio
alla corrente controllare che questa corrisponde a
230 V ~ 50 Hz e che vi sia un fusibile 16 A
presente!
