G-11

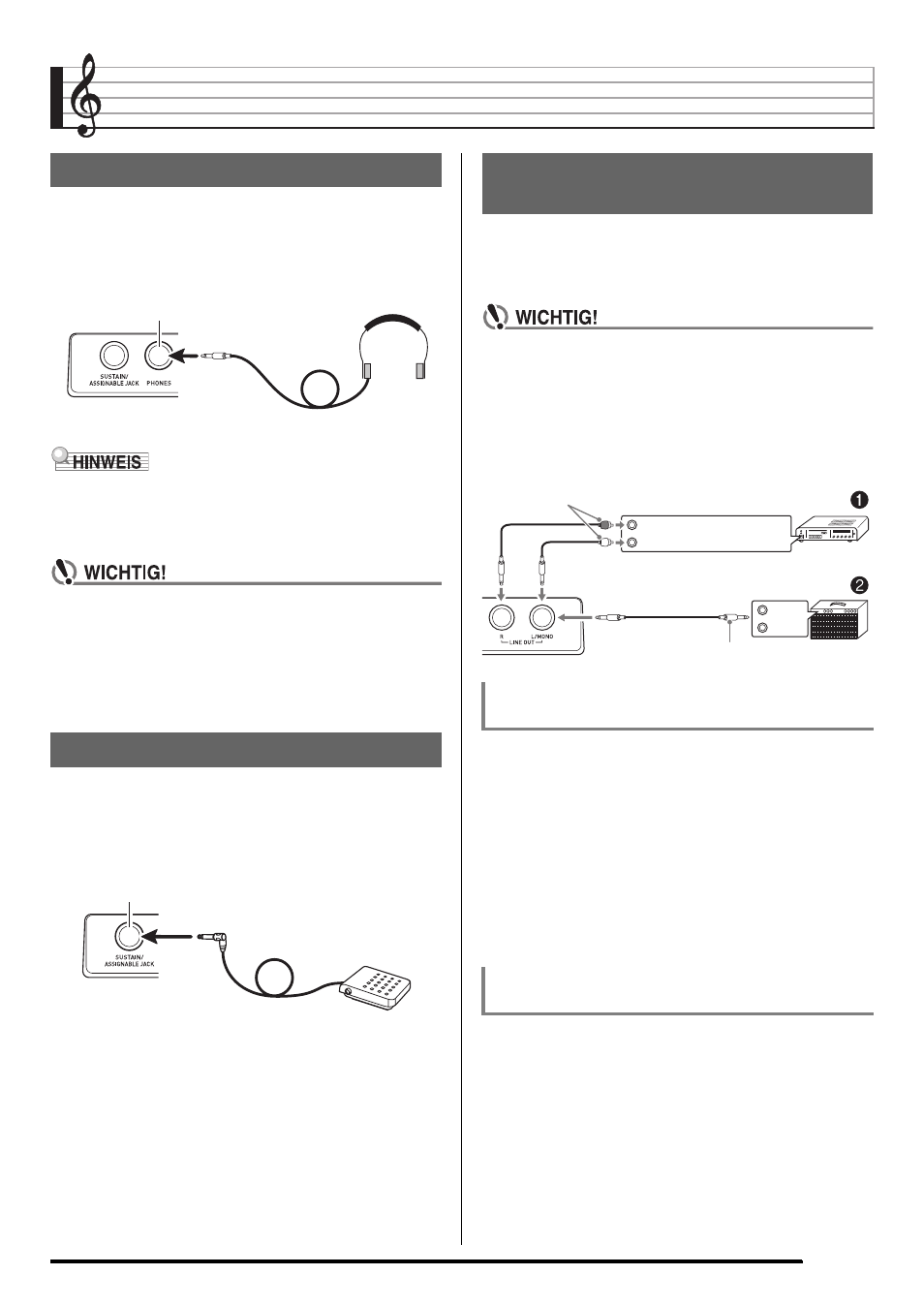

Anschlüsse
Das Anschließen eines Kopfhörers schaltet die Tonausgabe
über die eingebauten Lautsprecher stumm, so dass Sie auch
spät nachts üben können, ohne andere zu stören.
• Bitte nehmen Sie vor dem Anschließen des Kopfhörers
unbedingt die Lautstärke zurück.
• Ein Kopfhörer ist im Zubehör des Digital-Keyboards nicht
enthalten.
• Bitte besorgen Sie sich den gewünschten Kopfhörer im
Handel.
• Bitte hören Sie nicht über längere Zeit mit sehr hoher
Lautstärke über Kopfhörer. Dies könnte eine
Gehörschädigung zur Folge haben.
• Falls Sie einen Kopfhörer verwenden, für den ein
Adapterstecker erforderlich ist, ziehen Sie beim
Abtrennen des Kopfhörers bitte unbedingt auch den
Adapterstecker aus der Buchse.
Durch Anschließen eines optional erhältlichen Pedals ist auch
Pedalsteuerung möglich, die die Vielseitigkeit der
Ausdrucksmöglichkeiten erweitert. Näheres zu den Effekten,
die mit dem Pedal eingebracht werden können, finden Sie
unter „Ped.Assign (Pedalzuweisung)“ (Seite G-126).
Sie können an das Digital-Keyboard ein Audiogerät oder
einen Musikinstrument-Verstärker anschließen und den Ton
über externe Lautsprecher wiedergeben lassen, was eine
höhere Lautstärke und bessere Klangqualität ermöglicht.
• Vor dem Anschließen eines Geräts an das
Digital-Keyboard ist stets mit Regler L-2 (MAIN
VOLUME) die Lautstärke niedrig zu stellen. Nach dem
Anschließen kann die Lautstärke wieder wunschgemäß
eingestellt werden.
• Wenn Sie an das Digital-Keyboard ein anderes Gerät
anschließen, lesen Sie bitte unbedingt die
dazugehörige Benutzerdokumentation.
Schließen Sie das externe Audiogerät über im Fachhandel
erhältliche Anschlusskabel an die Buchsen T-9 (LINE OUT)
des Digital-Keyboards an, wie dies in Abbildung
1 gezeigt ist.
Über die LINE OUT R-Buchse wird der Ton des rechten
Kanals und über die LINE OUT L/MONO-Buchse der Ton des
linken Kanals ausgegeben. Bitte beschaffen Sie sich zum
Anschließen an das Audiogerät im Fachhandel die in der
Illustration gezeigten Anschlusskabel. Normalerweise ist bei
dieser Konfiguration der Eingangswähler des Audiogeräts auf
den Eingang (z.B. AUX IN) zu schalten, an den das
Digital-Keyboard angeschlossen ist. Stellen Sie mit Knopf L-2
(MAIN VOLUME) die Lautstärke ein.
Schließen Sie den Verstärker über ein im Fachhandel
erhältliches Anschlusskabel an eine der beiden Buchsen T-9
(LINE OUT) des Digital-Keyboards an, wie dies in Abbildung
2 gezeigt ist. Über die LINE OUT R-Buchse wird der Ton des
rechten Kanals und über die LINE OUT L/MONO-Buchse der
Ton des linken Kanals ausgegeben. Wenn nur die LINE OUT
L/MONO-Buchse belegt wird, werden die beiden Kanäle
zusammengemischt ausgegeben. Bitte beschaffen Sie sich
zum Anschließen des Verstärkers im Fachhandel das in der
Illustration gezeigte Anschlusskabel. Stellen Sie mit Knopf L-2
(MAIN VOLUME) die Lautstärke ein.
Anschließen von Kopfhörern
Anschließen eines Pedals
Buchse T-4 (PHONES)
Buchse T-3 (SUSTAIN/ASSIGNABLE JACK)
Ausgeben des Digital-Keyboard-Tons
an Audiogeräte oder einen Verstärker
Ausgeben von Keyboard-Noten an
Audiogeräte
1
Ausgeben von Keyboardnoten an einen
Musikinstrument-Verstärker
2
INPUT 1
INPUT 2
AUX IN-Eingang usw. des Audioverstärkers
Stiftstecker
LEFT/Linker Kanal (Weiß)
Standardstecker
Gitarrenverstärker
Keyboardverstärker usw.
RIGHT/Rechter Kanal (Rot)
