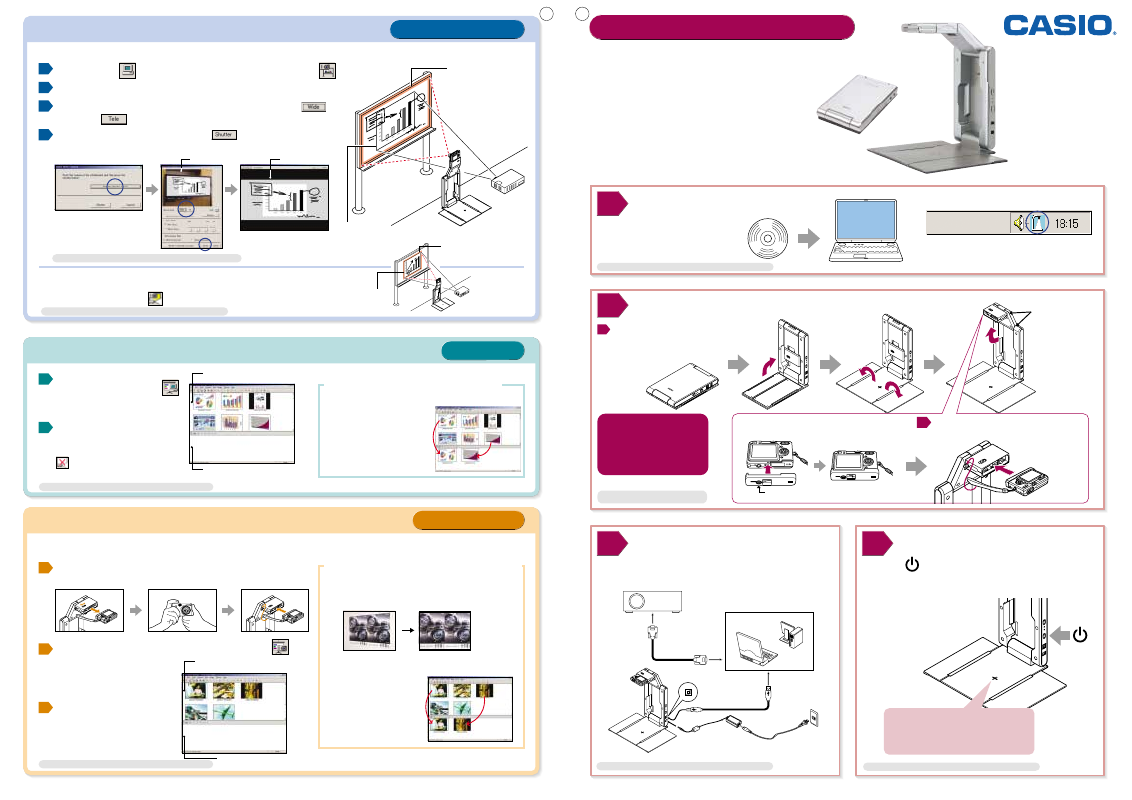

Casio Multi PJ Startup - Handbuch

1
Vor Korrektur Nach Korrektur
RGB Kabel**
USB Kabel
Computer
Projektor
1
2
Alle Anwendungen der YC-400 werden
von der PJ Kamera Software gesteuert.
Multifunktionales Kamerasystem Multifunktionales Kamerasystem
KURZ
REFERENZ
YC-400 Software von der
mitgelieferten CD-ROM auf dem
Computer installieren
Nachdem der Computer in Betrieb genommen wurde,
muß sich das PJ Kamera Software Symbol in der
Windows Taskleiste befinden.
AUTO
Aufnahmebereich
Aufnahmebereich
Präsentationsbereich
Präsentationsbereich
(Aufnahmen auch ohne
Projektion möglich)
Vorschaulistenbereich (Vorschau aller
im Computer gespeicherten Bilder)
Wiedergabe-Listenbereich
(Festlegung der Reihenfolge für die Projektion)
Vorschaulistenbereich (Sämtliche Bilder
sind in der Kamera gespeichert)
Wiedergabe-Listenbereich
(Festlegung der Reihenfolge für die Projektion)
Die vom YC-400 ab-
genommene Kamera
kann als eigenständige
Kamera benutzt werden
YC-400 bitte niemals während der
automatischen Ausrichtung der
Kameraposition berühren, da der
automatische Sensor aktiviert ist.
• Zur Aufnahme von handschriftlichen Notizen den "Board Area Capture" Modus wählen;
zur Aufnahme von handschriftlichen Notizen in Kombination mit projizierten Bildern
den "Projection Area Capture" Modus wählen
http://www.casio-projectors.com CASIO Europe GmbH
[Projection Area Capture]
[Board Area Capture]
Klicken Sie die Schaltfläche "Specify Contour" für eine manuelle Korrektur
SOFTWARE INSTALLIEREN
* Weitere Informationen finden Sie in der YC-400
Bedienungsanleitung, G-16.
* Weitere Informationen finden Sie in der Software-Bedienungsanleitung, S. 78 ff
1
2 Aufbau des YC-400 Kamerasystems
3 4 ANSCHLUSS Starten der PJ Kamera Software
Vorlagenhalter und Stativ
auseinanderklappen
Erfassen von Informationen vom Whiteboard
Erfassung und Wiedergabe handschriftlicher Notizen von Whiteboards auch in Kombination mit projizierten Bildern
Wiedergabe von in der Kamera gespeicherten Bildern durch Verbinden der Kamera mit dem
YC-400 Stativ ohne Datentransfer von der Kamera
1
1
2
1
2
2
3
3
4
Wiedergabe eines gespeicherten Bildes aus dem Computer
Vorschaugrafik der Bilddateien
erscheint im Vorschaulistenbereich
Anklicken "full screen"/"full screen off"
um zum Vorschaulistenbereich
zurückzukommen
Wiedergabe von Bildern aus dem Kameraspeicher
• Gespeicherte Bilder nach Reihenfolge der
Wiedergabe sortieren
Nützliche Funktion des "PC Image Mode"
Automatische Korrektur eines verzerrten Bildes im
"Business Shot Mode"
Nützliche Funktion des "Camera Image Mode"
Trapezfehlerkorrektur
Gespeicherte Bilder nach
Reihenfolge der Wieder-
gabe sortieren
2
Vor Korrektur Nach Korrektur
Board Area Capture Mode
PC Image Mode
Camera Image Mode
** Das RGB Kabel ist nicht in diesem Paket enthalten
YC-400, Projektor und Computer miteinander verbinden
YC-400 und Computer mit mitgeliefertem USB Kabel verbinden
Starttaste am YC-400 Stativ einschalten; die PJ
Kamera Software startet automatisch und ist im
"Document Camera Mode" sichtbar.
"Presentation" anklicken und "Board Area Capture Mode" auswählen
Ausrichten der Kamera auf das Whiteboard
Anpassen des Whiteboards mit den Schaltflächen "Wide"
und "Tele" im Fenster des "Board Area Capture"
Anklicken der Schaltfläche "Shutter" in der Dialogbox,
um das Bild zu erfassen
Anklicken der Schalt-
fläche "PC Image Mode"
Doppelklick auf Vorschau-
grafik für Wiedergabe
Verbinden der Kamera mit dem YC-400 Stativ nach
Aufnahme der Bilder
Anklicken der Schaltfläche "Camera Image Mode"
Doppelklick auf ein Vor-
schaubild für Wiedergabe
Bilder aus Vorschauliste wählen
und per "drag & drop" in den
"play list" Bereich verschieben
Bilder aus dem Vorschauliste
wählen und per "drag & drop"
in den Wiedergabebereich
verschieben
Vorschauliste der mit der Kamera
aufgenommenen Bilder erscheint
Die Kamera in das YC-400 Stativ
stecken, bis sie sicher einrastet Mitgelieferten Akku (NP-20) in die Kamera einsetzen
Beim Auseinanderklappen
muß die Kamera abge-
nommen werden, um
unnötige Beschädigungen
zu vermeiden
Den Halter für die Kamera
bis zum Einrasten
auseinanderklappen
Adapter mit Hilfe einer Münze anschrauben
* Weitere Informationen finden Sie in der Software-Bedienungsanleitung, S. 53 ff
* Weitere Informationen finden Sie in der Software-Bedienungsanleitung, S. 23 / S. 96 ff
* Weitere Informationen finden Sie in der Software-Bedienungsanleitung, S. 24 / S. 102 ff
* Weitere Informationen finden Sie in der YC-400 Bedienungsanleitung, G-20.
* Weitere Informationen finden Sie in der YC-400 Bedienungsanleitung, G-21. * Weitere Informationen finden Sie in der YC-400 Bedienungsanleitung, G-22.
