54
NL
B
C
D
Algemene beschrij-
ving
De afbeeldingen voor bedie-
ning en onderhoud vindt u op
de uitklappagina.
Overzicht
1 Ketting
2 Zwaard
3 Klemhendel
4 Zwaardbevestigingsschroef
5 Kettingopspanring
6 Kettingwielkap
7 Achteraanslagl
8 Draaister (niet zichtbar)
9 Verstelbare handgreep
10 Aan- en uitschakelaar
11 Startvergrendeling (niet zichtbar)
12 Schouderriem
13 Oog voor schouderriem
14 Ronde handgreep
15 Snelsluiting voor telescopische
steel
Ingebruikname
Draag bij het werken met de ket-
tingzaag altijd veiligheidshand-
schoenen en gebruik enkel de
originele onderdelen. Trek de
stekker uit als u aan de machine
zelf wil werken. Er bestaat ge-
vaar voor verwondingen!
Vóór ingebruikname van de hoogsnoeier
moet u:
- Ronde handgreep monteren
- Schouderriem bevestigen
- Zwaard monteren
- Zaagketting monteren
- Ketting aanspannen
- Olie-bevloeiing
Ronde handgreep monteren
1. Zet de ronde handgreep 14 in de
gewenste positie op de telesco
pische steel.
2. Zet de achteraanslag 7 op de tele
scopische steel.
3. Schroef de ronde handgreep 14 en
de achteraanslag 7 met elkaar vast.
4. Door de beide schroeven lichtjes los
te draaien, kunt u op ieder moment
de hoogte of de steunhoek van de
ronde handgreep 14 door te verschu
iven c.q. te draaien aanpassen en de
schroeven terug vast aandraaien.
Schouderriem bevestigen
Bevestig de karabijnhaak van de
schouderriem 12 aan het draagoog 13
aan de telescopische steel van het ap-
paraat.
Zwaard monteren
1. Draai de zwaardbevestigingsschroef
4 en neem de kettingwielafdekking 6
af.
2. Leg het zwaard 2 met de centrale
lengtefrezing over de centrale
zwaardgeleiding 16.
A
(b) (a)

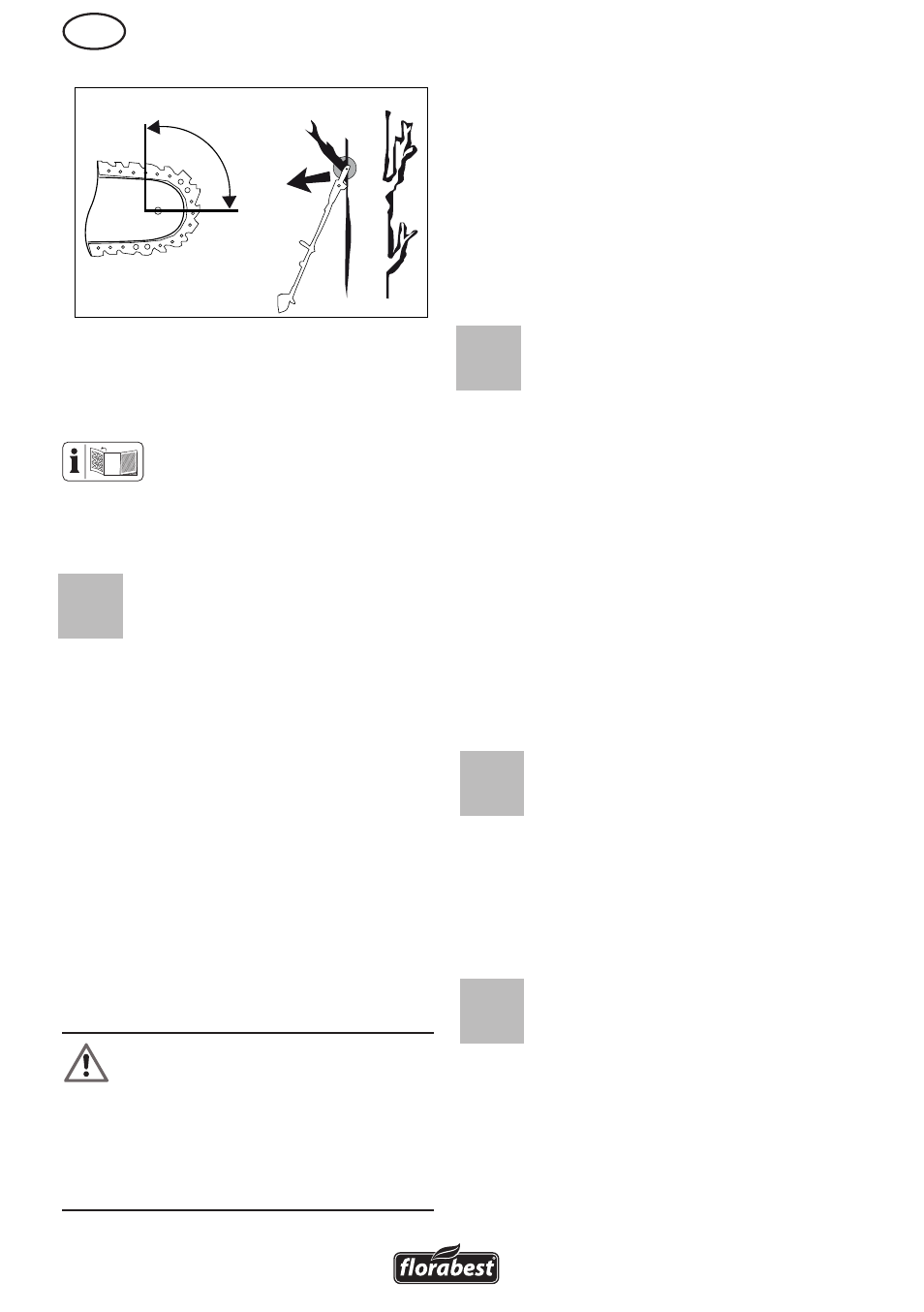

Bild 1
