Shivaki STV-24LEDGW9 Benutzerhandbuch
Seite 4
ANSCHLUSSOPTIONEN

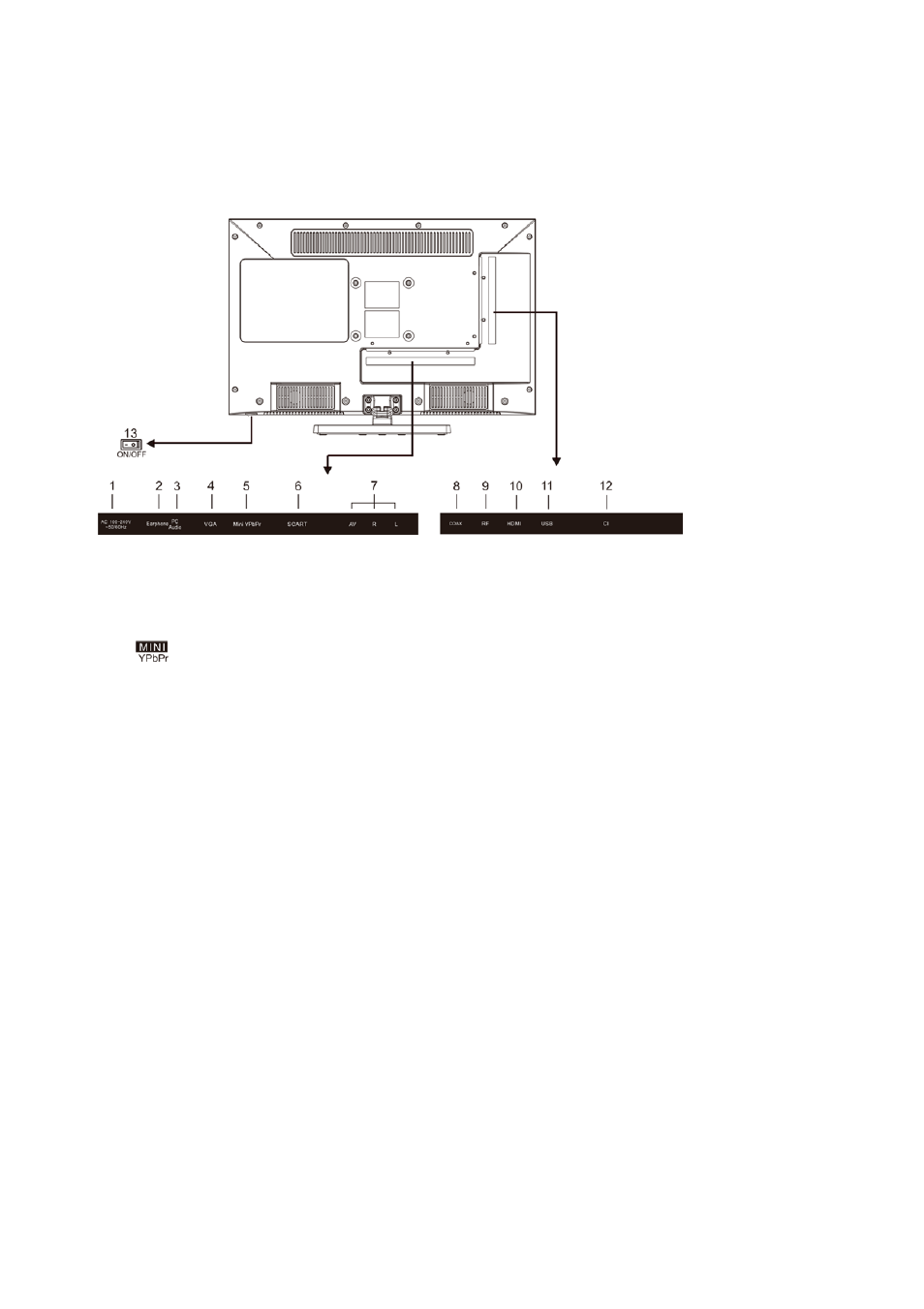

Seitliches Anschlussfeld
•
Die Abbildung stellt eine vereinfachte Form des seitlichen Anschlussfelds dar.
Möglicherweise gibt es bei Ihrem Fernsehgerät leichte Abweichungen.
(01) Anschluss an eine
AC 100/240 V-Netzquelle
(02) Kopfhörer: Anschluss an Kopfhörer
(03) Eingang für Audiosignale aus dem Audioausgang eines PC
(04) Eingang für VGA-Signale aus dem VGA-Ausgang eines PC
(05)
Videoeingang: Anschluss an YPbPr-Ausgang von externen Geräten
(06) SCART-Anschluss (Eingang: CVBS, RGB, Audio; Ausgang: TV-Audio und Video)
(07) AV-Eingang: Anschluss am Audio- oder Videoausgang eines externen Geräts
(08) COAX: Ausgang des TV Digital-Audio
(09) RF: Antenneneingang (75
ȍ)
(10) HDMI-Eingang: Anschluss eines HDMI-Signals
(11) USB-Eingang für Anschluss an den Eingang eines USB-Gerätes
(12) CI: CI-Slot für Pay TV
(13) POWER ON/OFF: Hauptschalter für EIN/AUS
Zur Beachtung: Bevor Sie ein externes Gerät an Ihr Fernsehgerät anschließen, sollten Sie
sich die dazugehörige Bedienungsanleitung durchlesen.
Schalten Sie das Fernsehgerät aus, bevor Sie es an ein externes Gerät anschließen.
3
