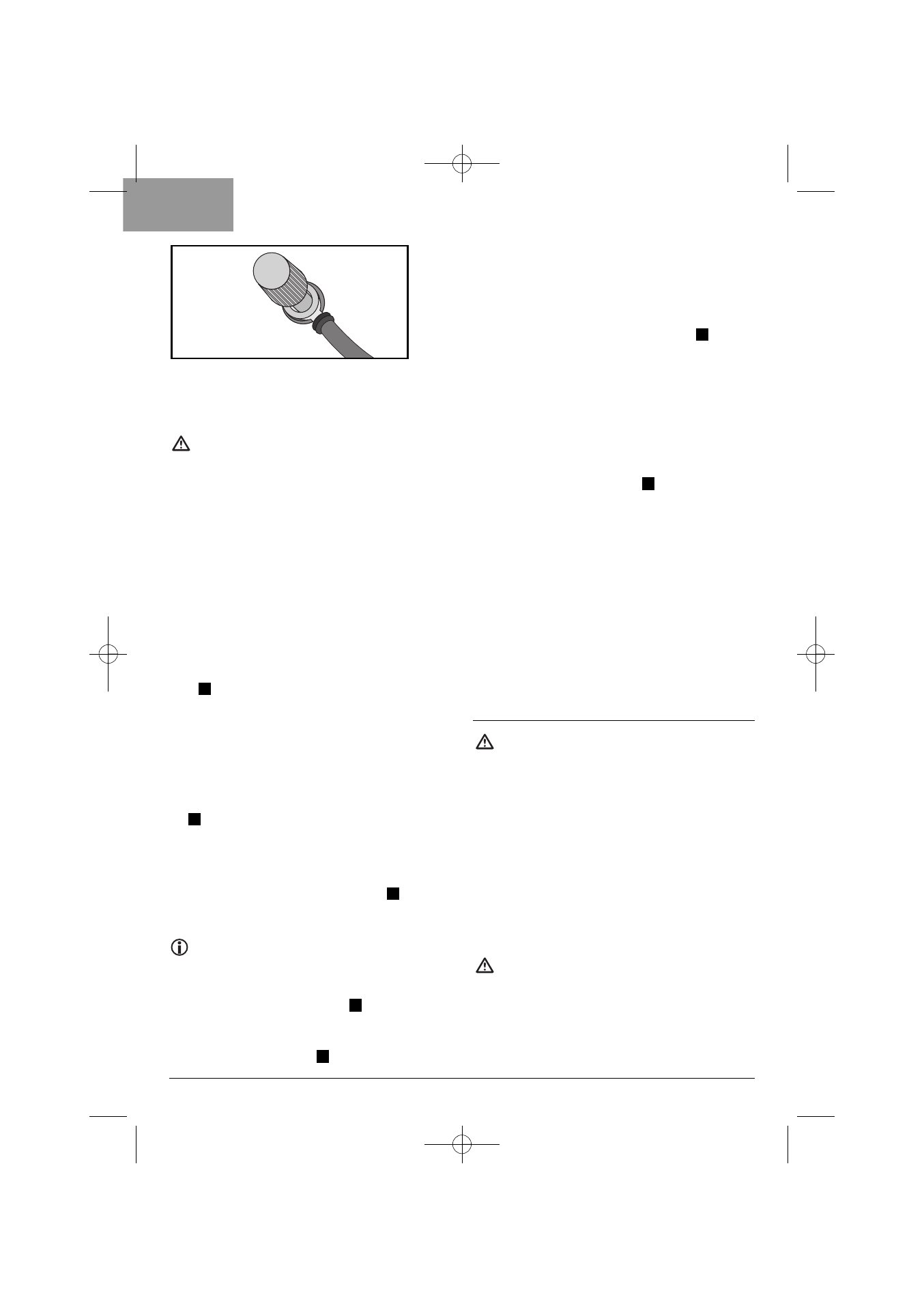

Απεικ.: Σύνδεση ακροδεκτικού πέρατος
Σύνδεση σε μια υποδοχή αυτοκινήτου 12 V
Προσοχή!
Μη χρησιμοποιείτε το μετασχηματιστή τάσης σε
οχήματα των οποίων ο θετικός πόλος είναι
συνδεδεμένος με το αμάξωμα του οχήματος ή
με το σασί.
Η υποδοχή αυτοκινήτου πρέπει να είναι
εσωτερικά θετικά πολωμένη. Μη χρησιμοποιείτε
το μετασχηματιστή τάσης σε υποδοχές
αυτοκινήτων οι οποίες είναι γειωμένες θετικά.
Αλλιώς η συσκευή θα χαλάσει.
• Λασκάρετε την κόκκινη βίδα στο μετασχηματιστή
τάσης τόσο ώστε να μπορείτε να τοποθετείτε το κόκκι-
νο ακροδεκτικό πέρας του καλωδίου αυτοκινήτου 12
V
με το άνοιγμα κάτω από τη βίδα και τη ροδέλα.
(Βλέπε Απεικ.: Σύνδεση ακροδεκτικού πέρατος)
• Περιστρέψτε την κόκκινη βίδα τόσο ώστε το
ακροδεκτικό πέρας να μη μπορεί πλέον να λασκάρει.
• Λασκάρετε τη μαύρη βίδα στο μετασχηματιστή τάσης
τόσο ώστε να μπορείτε να τοποθετείτε το μαύρο
ακροδεκτικό πέρας του καλωδίου αυτοκινήτου 12 V
με το άνοιγμα κάτω από τη βίδα και τη ροδέλα.
• Περιστρέψτε τη μαύρη βίδα τόσο ώστε το
ακροδεκτικό πέρας να μη μπορεί πλέον να
λασκάρει.
• Εισάγετε το βύσμα αυτοκινήτου 12 V
σε μια
υποδοχή αυτοκινήτου.
Σημείωση:
Λόγω των υψηλών αντιστάσεων μετάβασης ίσως
ζεσταθεί το βύσμα κατά τη χρήση του καλωδίου
με βύσμα αυτοκινήτου 12 V
. Για το λόγο
αυτό χρησιμοποιείτε κατά τη λειτουργία με
υψηλά φορτία το καλώδιο σύνδεσης με τους
ακροδέκτες σύνδεσης
.
B
C
C
C
C
Σύνδεση σε μια μπαταρία αυτοκινήτου
• Λασκάρετε την κόκκινη βίδα στο μετασχηματιστή
τάσης τόσο ώστε να μπορείτε να τοποθετείτε το
κόκκινο ακροδεκτικό πέρας του κόκκινου
καλωδίου με τον ακροδέκτη σύνδεσης
, με το
άνοιγμα κάτω από τη βίδα και τη ροδέλα.
• Περιστρέψτε την κόκκινη βίδα τόσο ώστε το
ακροδεκτικό πέρας να μη μπορεί πλέον να
λασκάρει.
• Λασκάρετε τη μαύρη βίδα στο μετασχηματιστή
τάσης τόσο ώστε να μπορείτε να τοποθετείτε το
μαύρο ακροδεκτικό πέρας του μαύρου καλωδίου
με τον ακροδέκτη σύνδεσης
, με το άνοιγμα
κάτω από τη βίδα και τη ροδέλα.
• Περιστρέψτε τη μαύρη βίδα τόσο ώστε το
ακροδεκτικό πέρας να μη μπορεί πλέον να
λασκάρει.
• Πρώτα συνδέστε τον κόκκινο ακροδέκτη στο
θετικό πόλο της μπαταρίας αυτοκινήτου και στη
συνέχεια το μαύρο ακροδέκτη στον αρνητικό
πόλο της μπαταρίας αυτοκινήτου.
Σύνδεση και λειτουργία ενός
φορτίου/ μιας συσκευής
Προσοχή!
Βεβαιώνεστε πριν από τη σύνδεση ενός
φορτίου/ μιας συσκευής στο μετασχηματιστή
τάσης, ότι ο διακόπτης on/off
e
της συσκευής
βρίσκεται στη θέση 0.
Βεβαιώνεστε ότι η απόδοση του φορτίου/ της
συσκευής δεν υπερβαίνει τη μέγιστη συνεχή
απόδοση του μετασχηματιστή τάσης.
• Συνδέετε το βύσμα του προς σύνδεση φορτίου/
της συσκευής προς λειτουργία στην υποδοχή
220 - 240 V
t
του μετασχηματιστή τάσης.
Προσοχή!
Μην ενεργοποιήσετε ακόμα το φορτίο/ τη
συσκευή προς λειτουργία!
B
B
