- 25 -
Installazione
• Il trasformatore di tensione dev'essere posizionato
su una superficie piana e uniforme. Assicurarsi che
intorno al trasformatore di tensione ci sia 1 cm di
spazio libero per consentire la circolazione dell'aria.
• Dietro le aperture di aerazione della ventola q
dev'esserci una distanza di 50 cm.
Funzionamento all'interno di un veicolo
Se si aziona il trasformatore di tensione all'interno
di un veicolo, assicurarsi che l'installazione non
impedisca l'esecuzione delle normali attività con il
veicolo stesso.
Collocare pertanto i cavi in modo che non vengano
in contatto con parti mobili presenti all'interno del
veicolo e in modo che non impediscano la visuale.
Avvertenza:
il trasformatore di tensione può essere azionato
anche a motore spento. In tal caso tenere presente
tuttavia che il trasformatore di tensione potrebbe
non funzionare durante l'avviamento del veicolo.
Connessione a una sorgente di tensione
Attenzione!
Prima della connessione del trasformatore di
tensione a una sorgente di tensione assicurarsi
che l'interruttore On/Off
e dell'apparecchio si
trovi in posizione 0.
Si può connettere il trasformatore di tensione con la
spina da 12 V
a una presa di bordo da 12 V o
con i morsetti di connessione direttamente a una
batteria di automobile.
Per entrambe le varianti di connessione è necessario
connettere i cavi di connessione alle connessioni a
vite da 12 V
y del regolatore di tensione.
B
C

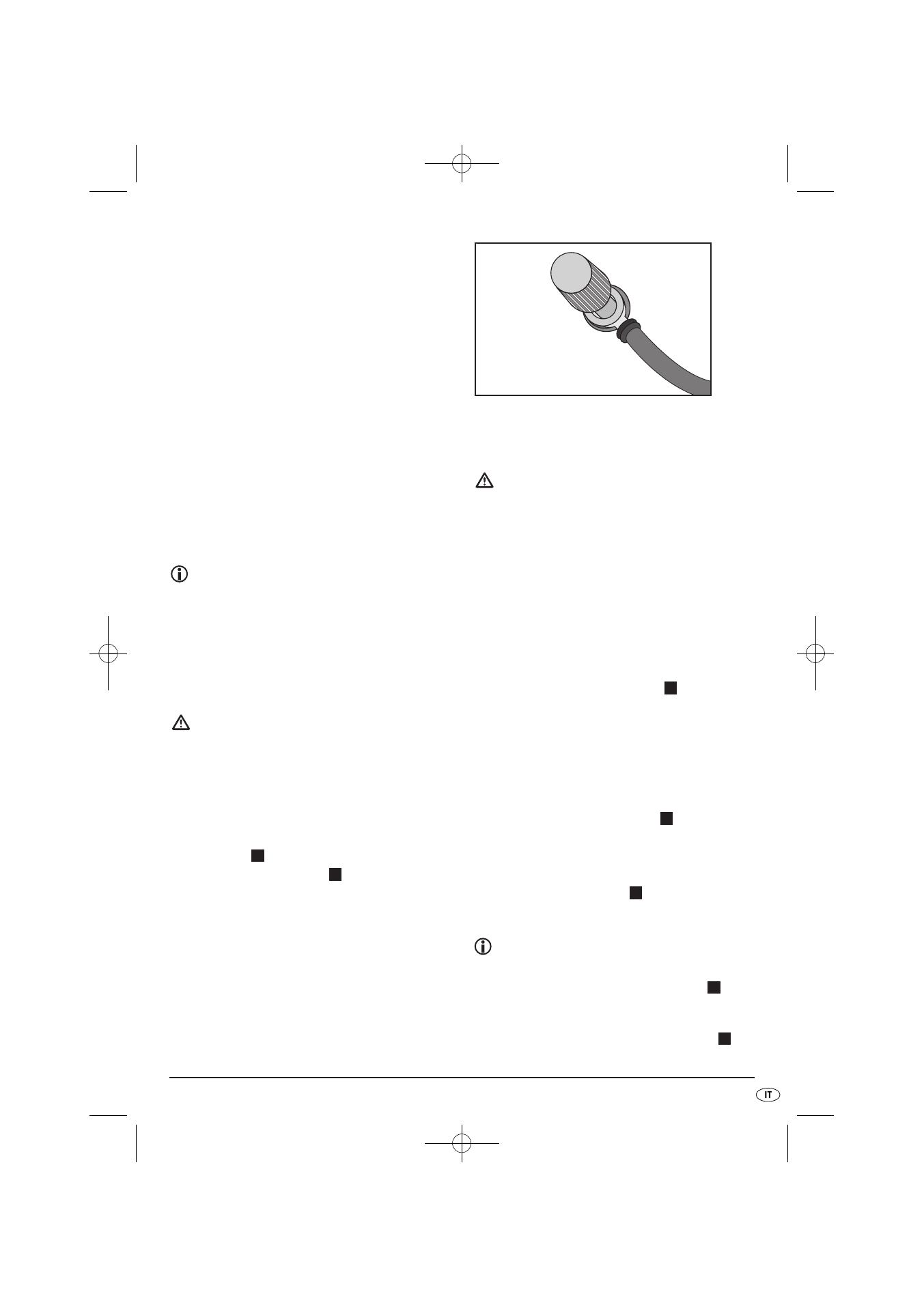

Ill.: connessione all'ancoraggio per cavo
Connessione a una presa per auto da 12 V
Attenzione!
Non utilizzare il trasformatore di tensione in
veicoli il cui polo positivo è connesso alla
carrozzeria o al telaio del veicolo.
La presa di bordo dev'essere provvista interna-
mente di polo positivo. Non utilizzare il trasfor-
matore di tensione con prese di bordo provviste
di messa a terra positiva. In caso contrario,
l'apparecchio subirà dei danni.
• Allentare la vite rossa del trasformatore di tensione
fino a poter connettere l'ancoraggio per cavo
rosso del cavo per auto da 12 V
con l'apertura
sotto la vite e la rondella. (v. ill.: connessione all'an-
coraggio per cavo)
• Ruotare la vite rossa saldamente in modo che
l'ancoraggio non possa più distaccarsi.
• Allentare la vite nera del trasformatore di tensione
fino a poter connettere l'ancoraggio per cavo
nero del cavo per auto da 12 V
con l'apertura
sotto la vite e la rondella .
• Ruotare la vite nera saldamente in modo che
l'ancoraggio non possa più distaccarsi.
• Inserire la spina da 12 V in una presa per
auto.
Avvertenza:
a causa delle alte resistenze di contatto nell'im-
piego del cavo con una presa da 12 V
può
verificarsi il riscaldamento della connessione. In
caso di uso intenso, pertanto, utilizzare il cavo di
connessione con i morsetti di connessione
. B
C
C
C
C
