9-SCHALTPLÄNE

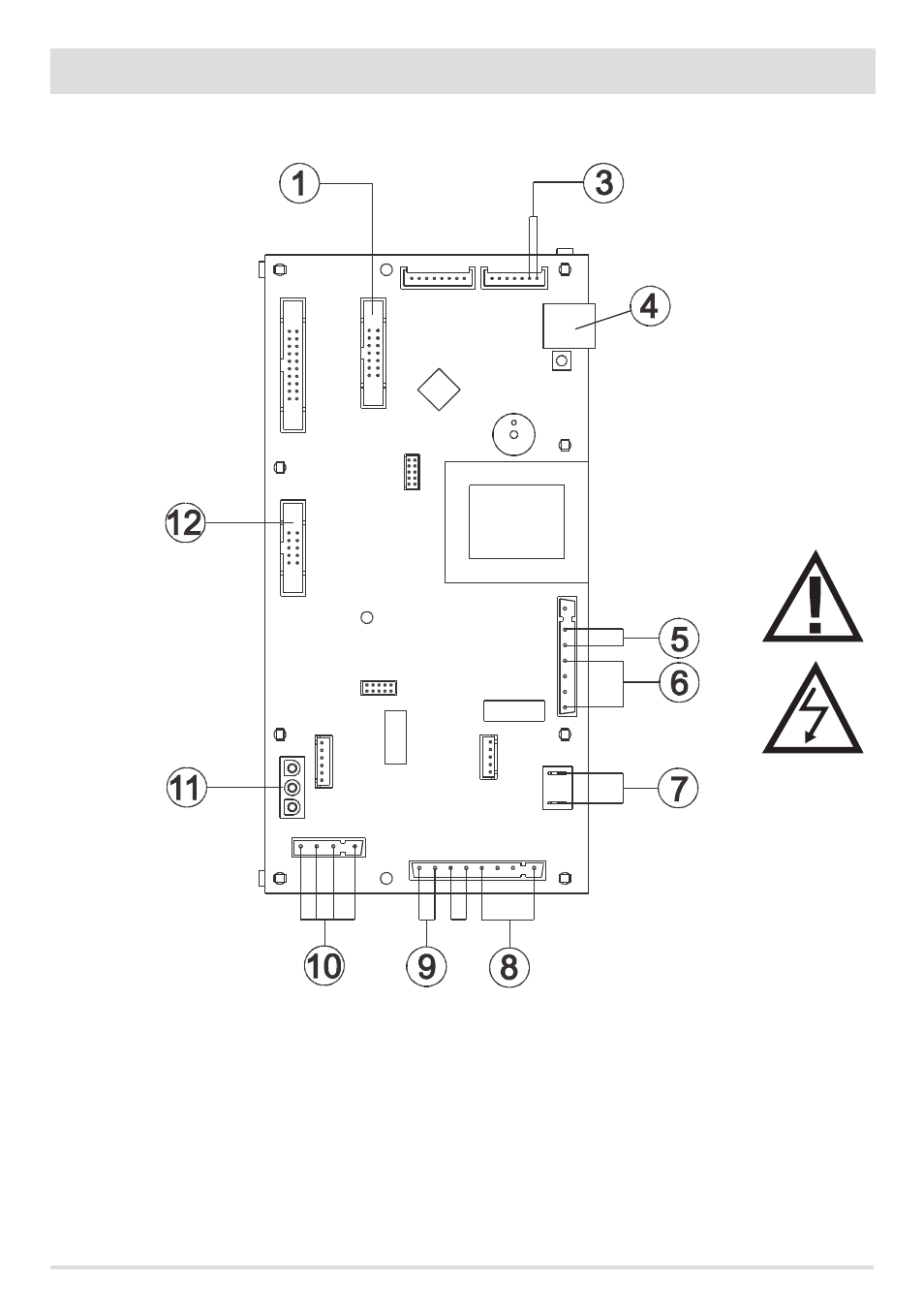

ZEICHENERKLÄRUNG VERDRAHTUNG HAUPTPLATINE

1. NOT-BEDIENTAFEL

3. RAUCHGASFÜHLER

4. MODEM-ANSCHLUSS

5. SCHALTER

6. ZÜNDKERZE

7. RAUCHGASGEBLÄSE

8. GETRIEBEMOTOR

9. KONTAKTTHERMOSTAT

10. LUFTGEBLÄSE

11. BETRIEBSKONTROLLE RAUCHGASGEBLÄSE

12. LUFTMENGENSENSOR

N.B. Die einzelnen Bauteile sind mit vorverdrahteten Verbindern versehen, von denen jeder eine andere Abmessung hat.
