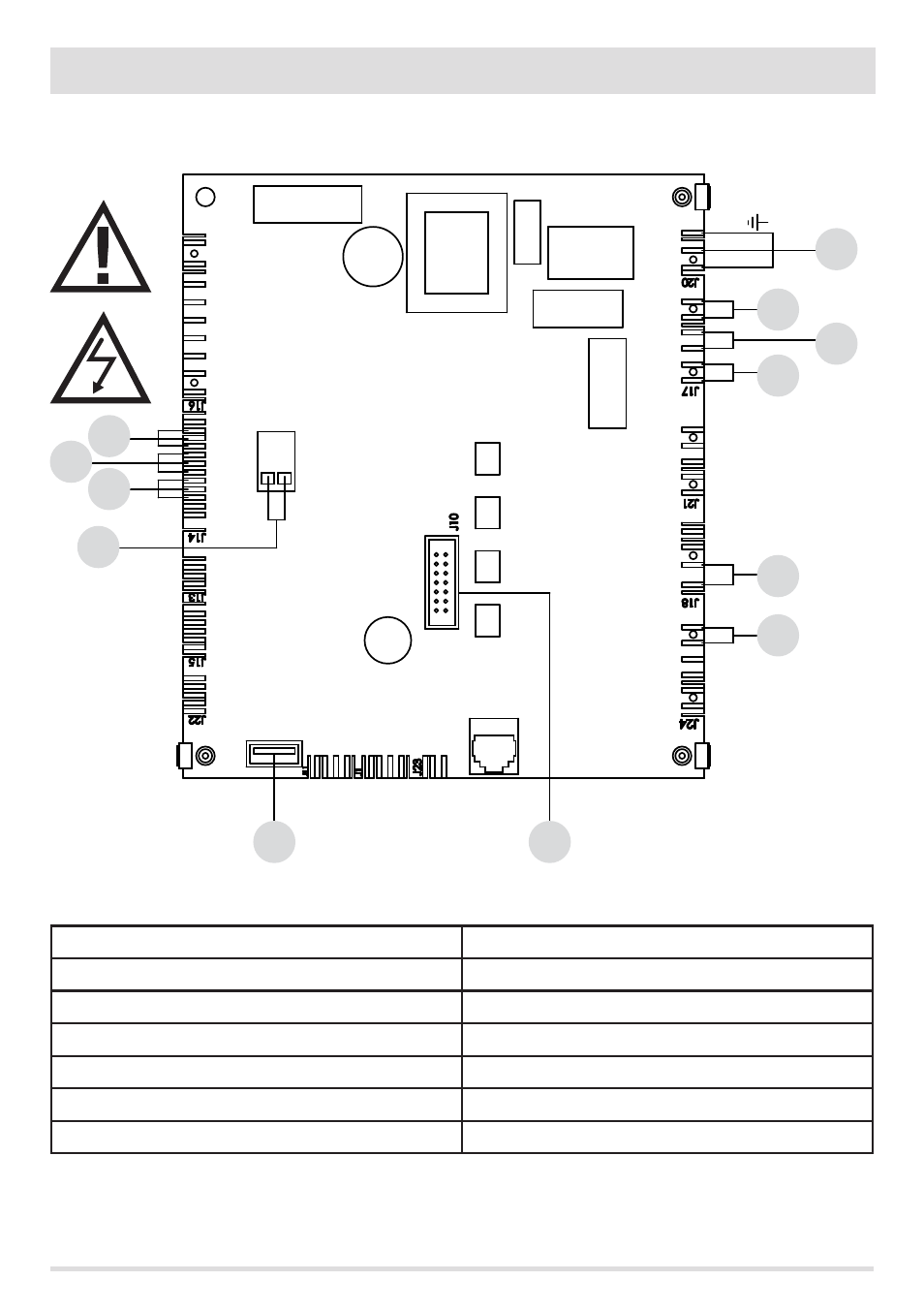

ZEICHENERKLÄRUNG VERDRAHTUNG HAUPTPLATINE
1. ENCODER GEBLÄSE RAUCHGASE 8. LUFTGEBLÄSE
2. ENCODER GETRIEBEMOTOR 9. GETRIEBEMOTOR
3. DRUCKWANDLER 10. GEBLÄSE RAUCHGASE
4. RAUCHGAS-TEMPERATURFÜHLER 11. ZÜNDKERZE
5. AKTUALISIERUNG SOFTWARE 12. SCHALTER
6. NOT-BEDIENTAFEL
7. LEISTUNGSSCHUTZSCHALTER TANK
N.B. Die einzelnen Bauteile sind mit vorverdrahteten Verbindern versehen, von denen jeder eine andere Abmessung hat
