19
4-INSTALLATION UND MONTAGE

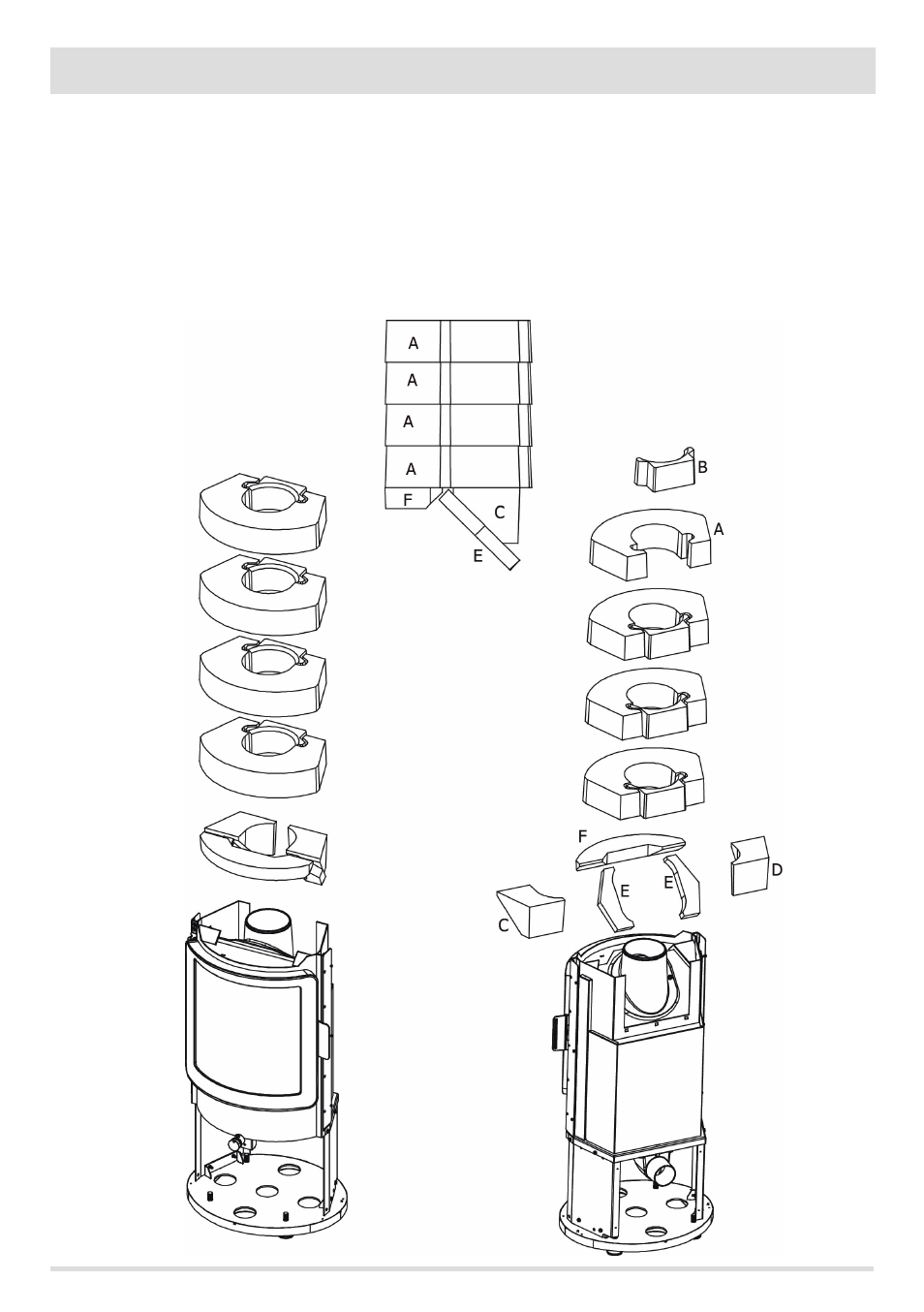

Zur Installation wie folgt vorgehen:
• Die beiden Teile E auf die Basis des Rauchgasanschlusses legen.
• Auf den oberen Teil des Teils E das Element F auflegen.
• Auf die Elemente E und das Teil D (rechts) und C (links).
Auf diese ersten Elemente, die die Basis bilden, auflegen:
• Das Element A (4 Stück insgesamt).
• Eingesteckt in Element A das Teil B (4 Stück insgesamt).
SEITENANSICHT
ANSICHT VON VORN ANSICHT VON HINTEN
