Übersichtszeichnung – MEDC DB15 Sounder Benutzerhandbuch
Seite 3
Alle Kabelverschraubungen müssen über die gleiche IP-Schutzklasse wie der Schallgeber
verfügen.
Um die IP-Schutzklasse des Geräts zu erhalten, sind die Kabelverschraubungen am Gerät falls
möglich mit einer Dichtungsscheibe und auf jeden Fall mit Dichtmasse abzudichten.
Wenn der Kabelendverschluss abgeschlossen ist, drücken Sie den Deckel vorsichtig wieder auf
das Gerät, so dass die Dichtung nicht beschädigt wird. Ziehen Sie die 2 Deckelschrauben
gleichmäßig an, um eine gute Abdichtung zu gewährleisten.
3. BETRIEB
Das Gerät wird direkt mit der Stromversorgung eingeschaltet.Bei allen Ausführungen
wird mit einem 5-Wege-DIL-Schalter der gewünschte Ton aus der untenstehenden Liste
gewählt.
Der DB15P enthält zwei 5-Wege-DIL-Schalter, mit denen zwei Töne aus der Liste
gewählt werden können.
Diese Geräte können dann folgendermaßen zwischen zwei der aufgeführten Töne hin-
und hergeschaltet werden:
•
dur
ch
Pol
ar
i
t
ät
sumkehr
ung
der
St
r
omver
sor
gung
oder
•
bei
ei
nem
Dr
ei
l
ei
t
er
syst
em
mi
t
gemei
nsamem
Pl
us
dur
ch
Hi
n- und Herschalten
zwischen den beiden Minusleitungen.
© MEDC
07/01

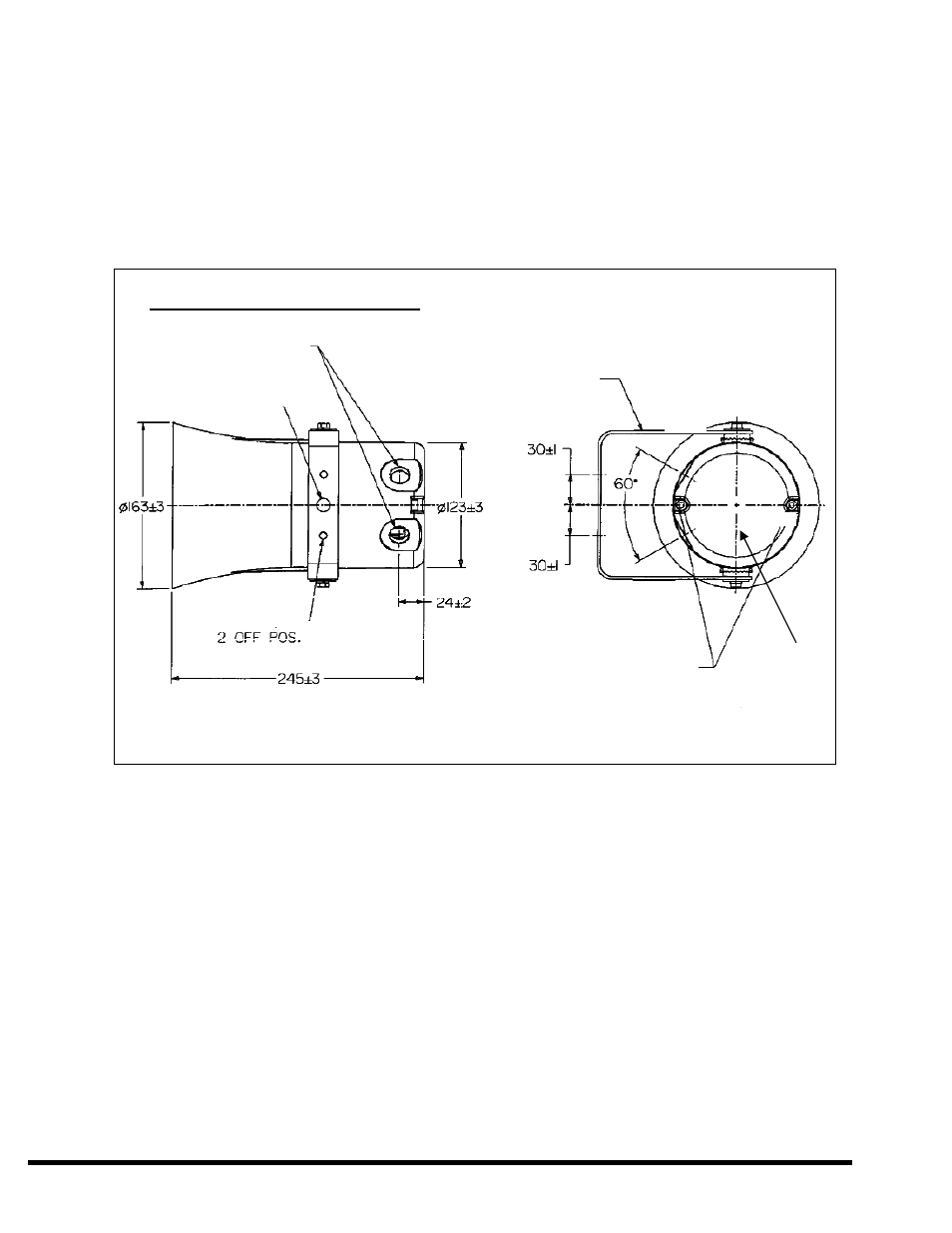

ÜBERSICHTSZEICHNUNG
KABELEINFÜHRUNGEN
BEFESTIGUNGSBOHRUNGEN
Ø 13±1
BEFESTIGUNGSBOHRUNGEN
Ø 7±1
ALLE MASSE SIND IN MILLIMETERN ANGEGEBEN.
DECKELSCHRAUBEN
BEFESTIGUNGSBÜGEL
