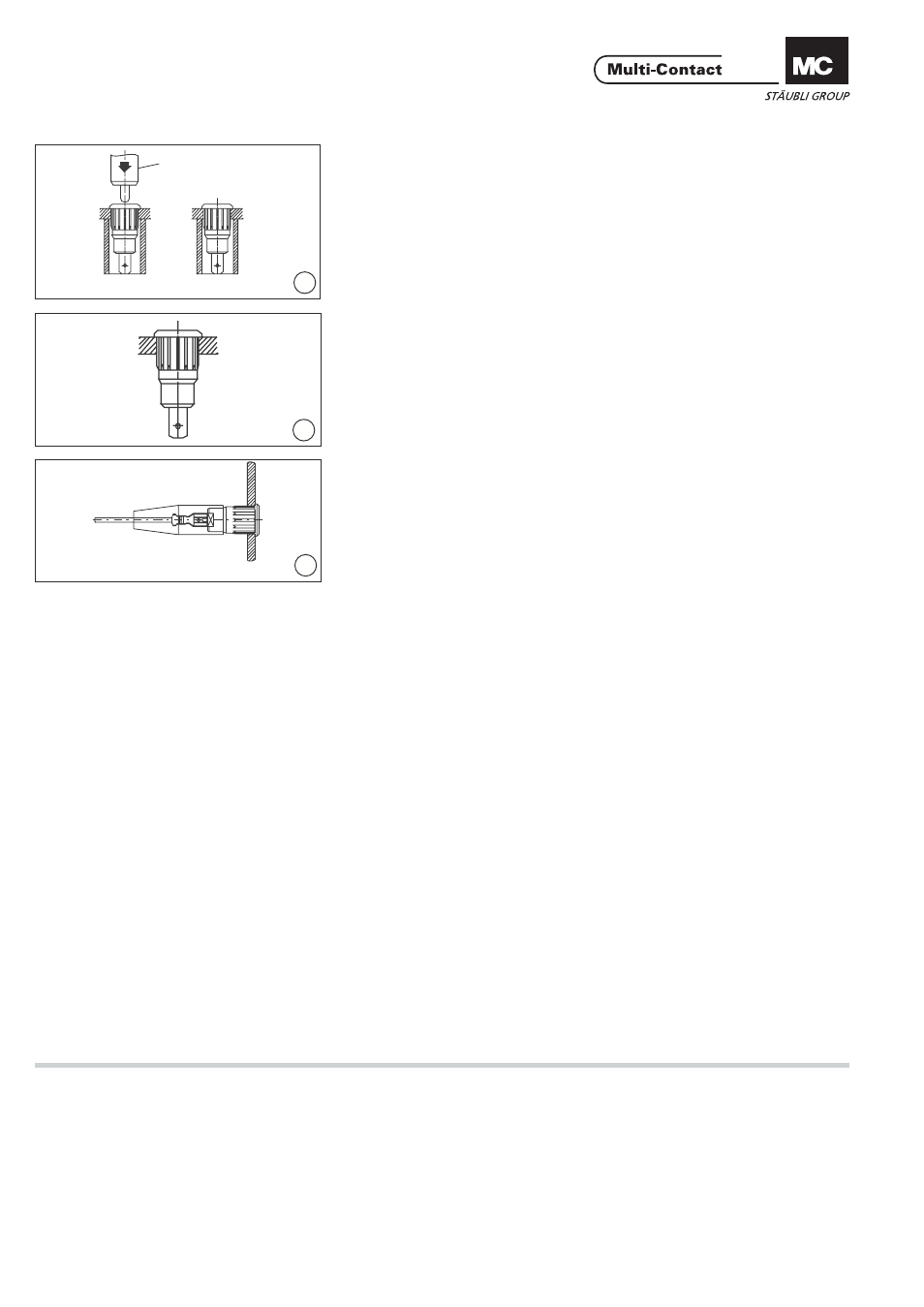

(ill. 6)
Der weitere Einpressvorgang wird mit
einer Presse oder Tischbohrmaschine
und mit dem Montagebolzen MB4-S
vorgenommen.
(ill. 6)
The pressing operation itself is made
with the assembly tool MB4-S and
the help of a press or a bench drilling
machine.
(ill. 7)
Die Einpressbuchse ist einsatzbereit.
(ill. 7)
The press-in socket is now ready for
use.
(ill. 8)
Wenn gewünscht, kann eine Schutz-
kappe zur Abdeckung des Anschlus-
ses montiert werden. Dazu die Schutz-
kappe (SCHUKA-SLB, Bestell-Nr.
23.5142-33) vor dem Anschliessen auf
die Leitung auffädeln und nach erfolg-
tem Anschluss über den hinteren Teil
der Einpressbuchse stülpen.
(ill. 8)
If required, the safety hood (SCHUKA-
SLB, Order No. 23.5142-33) can be
used to cover up the connection. The
hood must be slipped onto the cable
before making the connection and
then pushed on over the socket body.
