Multi-Contact MA107 Benutzerhandbuch
Seite 5
Advanced Contact Technology
www.multi-contact.com
5 / 8
11
13
12

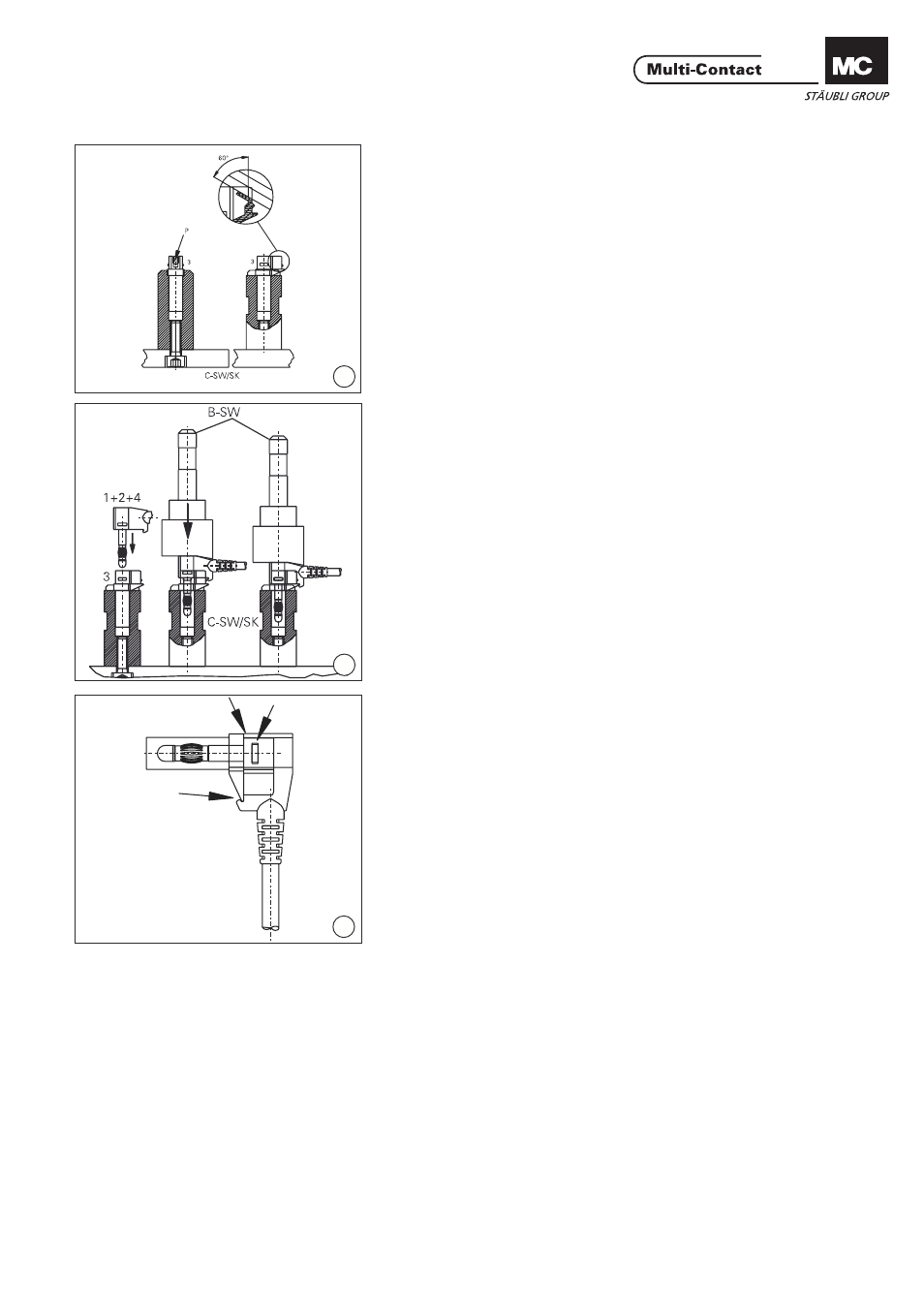

(ill. 11)
Isolierteil 3 in Hilfswerkzeug C-SW/SK
einlegen und die Zugent-lastungs-Zun-
ge (P) um ca. 60° nach innen biegen.
(ill. 11)
Place insulator 3 in the auxiliary tool
C-SW/SK and bend the cable strain
relief tongue (P) to approx. 60°.
(ill. 12)
Stecker 1 (mit Isolierteil 4 und Leitung
2) von Hand in Isolierteil 3 einste-
cken und mit Hilfswerkzeug B-SW
und einer Tischbohrmaschine oder
Kniehebelpresse bis zum Einrasten
einpressen.
(ill. 12)
By hand, insert plug 1 (complete with
insulator 4 and cable 2) into insula-
tor 3 and with auxiliary tool B- SW
mounted in a lever press or bench
drilling machine, press and snap into
position.
(ill. 13)
Einrastpositionen (siehe Pfeile) kont-
rollieren.
(ill. 13)
Check snap-in positions (see arrows).
