A-s i – Multi-Contact MA108 Benutzerhandbuch
Seite 3
Advanced Contact Technology
www.multi-contact.com
3 / 4
3
1
4
5
A-S I
Ш 2
3
Ш 8
.8
Ш 10
115
65
10
2.7
Ш 7
B-S I
Ш7
.9
28.
3
45 Ш20
13
2
2
max. Ø 4.1
L=6 mm
2
1
60 W
max. Temp.
+ 350°C
6
2

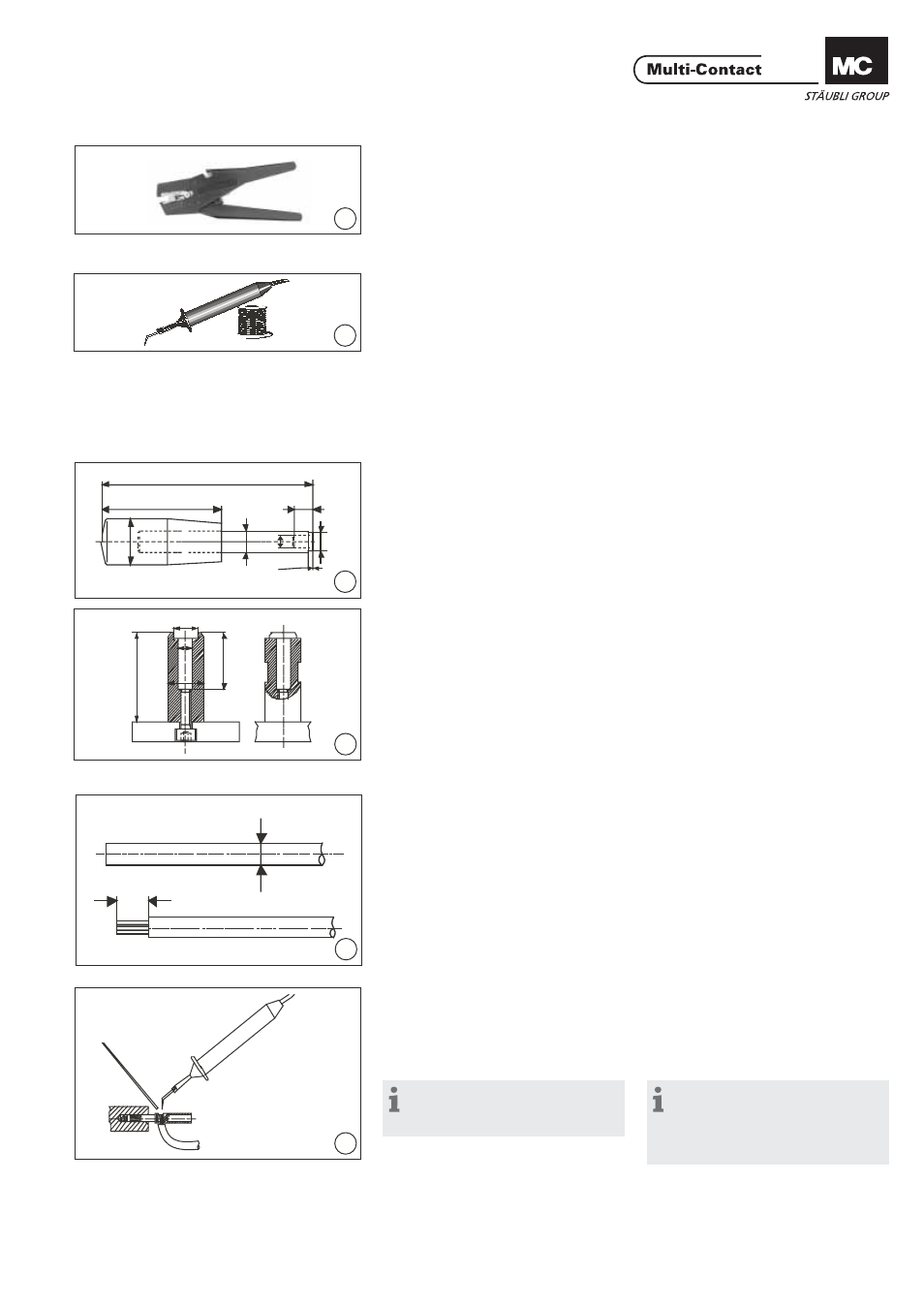

Notwendiges Werkzeug
Tools required
(ill. 1)
Abisolierzange „Stripax“,
Bestell-Nr. 25.0015
(ill. 1)
Cable stripper „Stripax“
Order No. 25.0015
(ill. 2)
- Lötkolben 60 W
- Lötdraht
z.B. bleifreies Lot
Ø 1,5#58/405
(SN95.8Ag3.5Cu.7)
ANSI/J-STD-004
Bezugsquelle:
www.kester-online.de
(ill. 2)
- Soldering iron 60 W
- Solder
e.g. lead free solder
Ø 1,5#58/405
(SN95.8Ag3.5Cu.7)
ANSI/J-STD-004
Source of supply:
www.kester-online.de
Vorschäge für Hilfswerkzeuge
Suggested tools
(ill. 3)
Hilfswerkzeug A-SI
Empfohlenes Material:Stahl.
(ill. 3)
Auxiliary tool A-SI
Recommended material:
Steel.
(ill. 4)
Hilfswerkzeug B-SI
Empfohlenes Material:
Messing.
(ill. 4)
Auxiliary tool B-SI
Recommended material:
Brass.
Vorbereitung der Leitung
Preparation of the cable
(ill. 5)
Leitung 2 auf gewünschte Nennlänge
ablängen und mittels Abisolierzange
auf Länge L = 6mm abisolieren.
(ill. 5)
Cut the cable to the desired nominal
length and strip cable insulation to
length
L = 6mm with cable stripper.
Montage
Assembly
(ill. 6)
Leitung 2 in Stecker 1 löten.
Löttemperatur: 350° C max.
Stecker und Lötstelle müssen frei von
austretewndem Lötzinn sein.
(ill. 6)
Solder cable 2 in plug 1.
Soldering temp. 350° C max.
Plug and solder area should be free
from excess solder.
Empfehlung:
Ein Block mit Bohrung Ø 4,2mm
hält den Stecker 1 beim Löten fest.
Recommendation:
For soldering purposes a block
with a drilled hole Ø 4,2mm should
be used to hold the plug 1 in posi-
tion.
