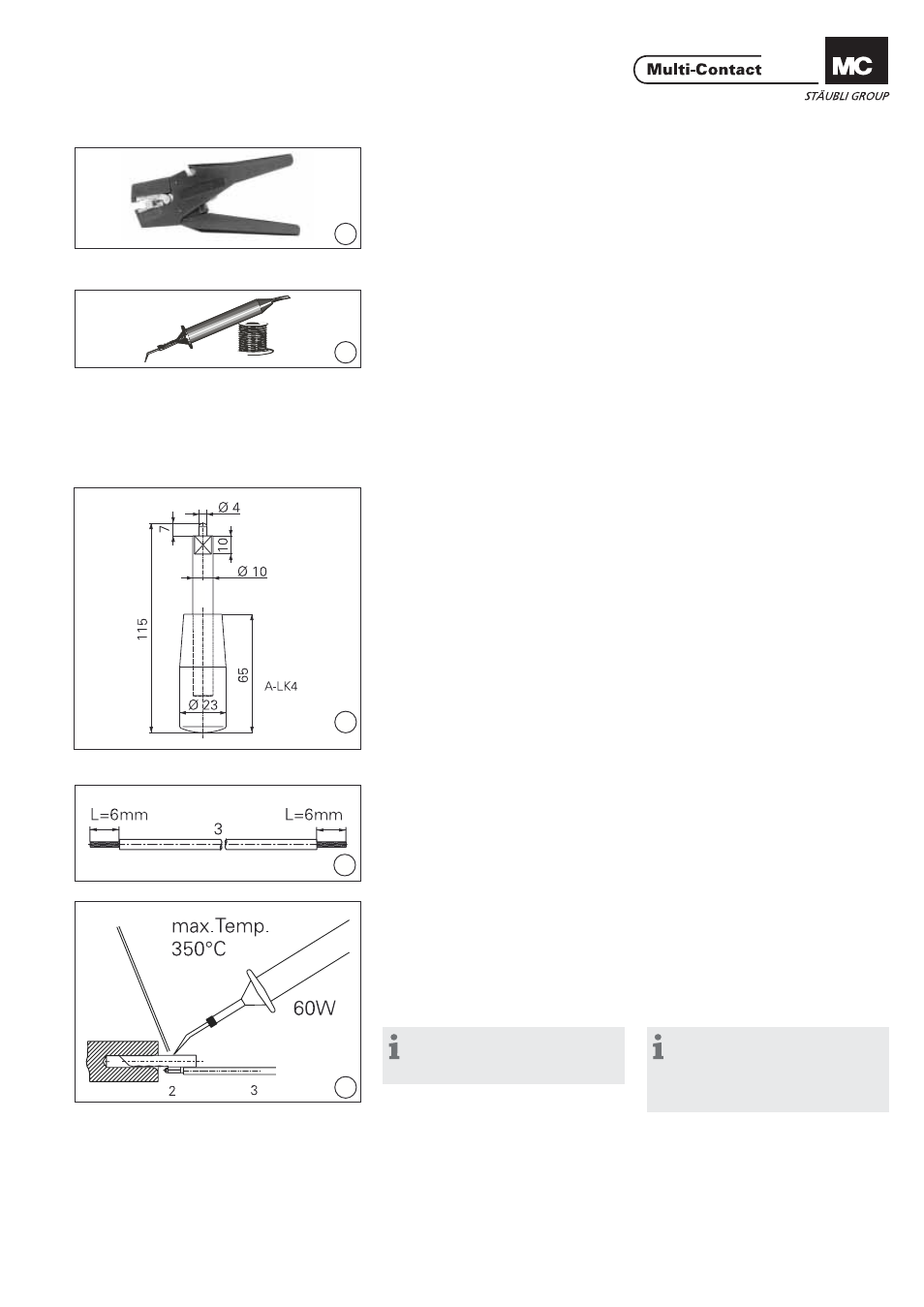

Notwendiges Werkzeug Tools required
(ill. 1)
Abisolierzange „Stripax“
Bestell-Nr. 25.0015 (ill. 1)
Cable stripper „Stripax“
Order No. 25.0015
(ill. 2)
- Lötkolben 60W
- Lötdraht
z.B. bleifreies Lot
Ø 1,5#58/405
(SN95.8Ag3.5Cu.7)
ANSI/J-STD-004
Bezugsquelle:
www.kester-online.de (ill. 2)
- Soldering iron 60W
- Solder
e.g. lead free solder
Ø 1,5#58/405
(SN95.8Ag3.5Cu.7)
ANSI/J-STD-004
Source of supply:
www.kester-online.de
Vorschlag für Hilfswerkzeuge Suggestion for auxiliary tool
(ill. 3)
Werkzeug A-LK4
Empfohlenes Material:
Stahl. (ill. 3)
Auxiliary tool A-LK4
Recommended material:
Steel.
Vorbereitung der Leitung Preparation of the cable
(ill. 4)
Leitung 3 auf gewünschte Nennlänge
ablängen und mittels Abisolierzange
auf Länge L = 6mm abisolieren. (ill. 4)
Cut the cable 3 to the desired nominal
length and strip cable insulation to
length L = 6mm with cable stripper.
(ill. 5)
Leitung 3 an Stecker 2 löten. Löttem-
peratur max. 350°C. (ill. 5)
Solder cable 3 on plug 2.
Soldering temp. max. 350°C
Empfehlung:
Ein Block mit Bohrung Ø 4,2mm
hält den Stecker 2 beim Löten fest.
Recommandation:
For soldering purposes a block
with a drilled hole Ø 4,2mm should
be used to hold the plug 2 in posi-
tion.
