Multi-Contact MA113 - Handbuch (Seite 3)

Advanced Contact Technology
www.multi-contact.com 3 / 4
3
1
4
2
5

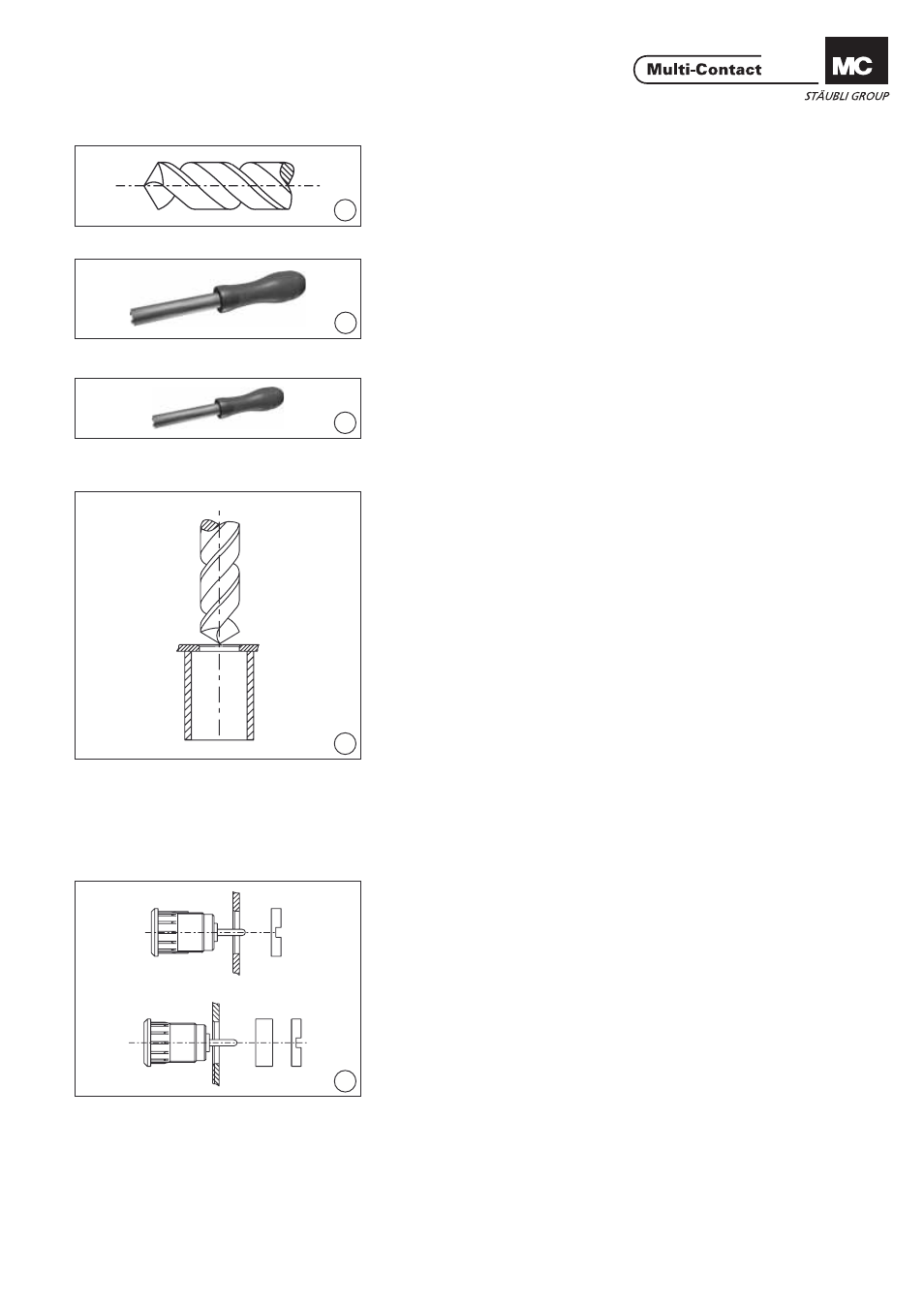

Notwendiges Werkzeug Tools required
(ill. 1)
Bohrer Ø 12,8mm (ill. 1)
Drill Ø 12,8mm
(ill. 2)
Spezialschlüssel SS425
Bestell-Nr. 25.0020 (ill. 2)
Special tube spanner SS425,
Order No. 25.0020
(ill. 3)
Spezialschlüssel SS2
Bestell-Nr. 25.0022 (ill. 3)
Special tube spanner SS2
Order No. 25.0022
Montage Mounting
(ill. 4)
Fronttafel bohren
Bohrung: Ø 12,8mm ±0,1
Plattenstärke (K):
- mit Distanzhülse:
1mm - 5,5mm
- ohne Dizstanzhülse:
5,5mm - 9mm
Max. Buchsendurchmesser: 14,5mm
(ill. 4)
Drill hole in front panel
Hole: Ø 12,8mm ±0,1
Panel thickness (K):
- with spacer:
1mm - 5,5mm
- without spacer:
5,5mm - 9mm
Max. socket diameter: 14,5mm
Als Aufl age der Fronttafel wird
vorzugsweise ein Kunststoffrohr
verwend et. Der Durchmesser des
Aufl agerohres richtet sich nach den
gewählten Lochabständen. As an assembly support for the front
panel, a plastic tube can be used.
The tube diameter depends upon
the desire d distances between the
sockets.
(ill. 5)
Buchse in Bohrung positionieren. Bei
Bedarf (Frontplatte ≤ 4mm) Distanz-
hülse H-ESD-ID/S4-S,
Bestell-Nr. 24.5184 verwenden. (ill. 5)
Place socket in the drill hole. If the
front panel is ≤ 4mm, use the spacer
sleeve H-ESD-ID/S4-S,
(Order No.24.5184).
